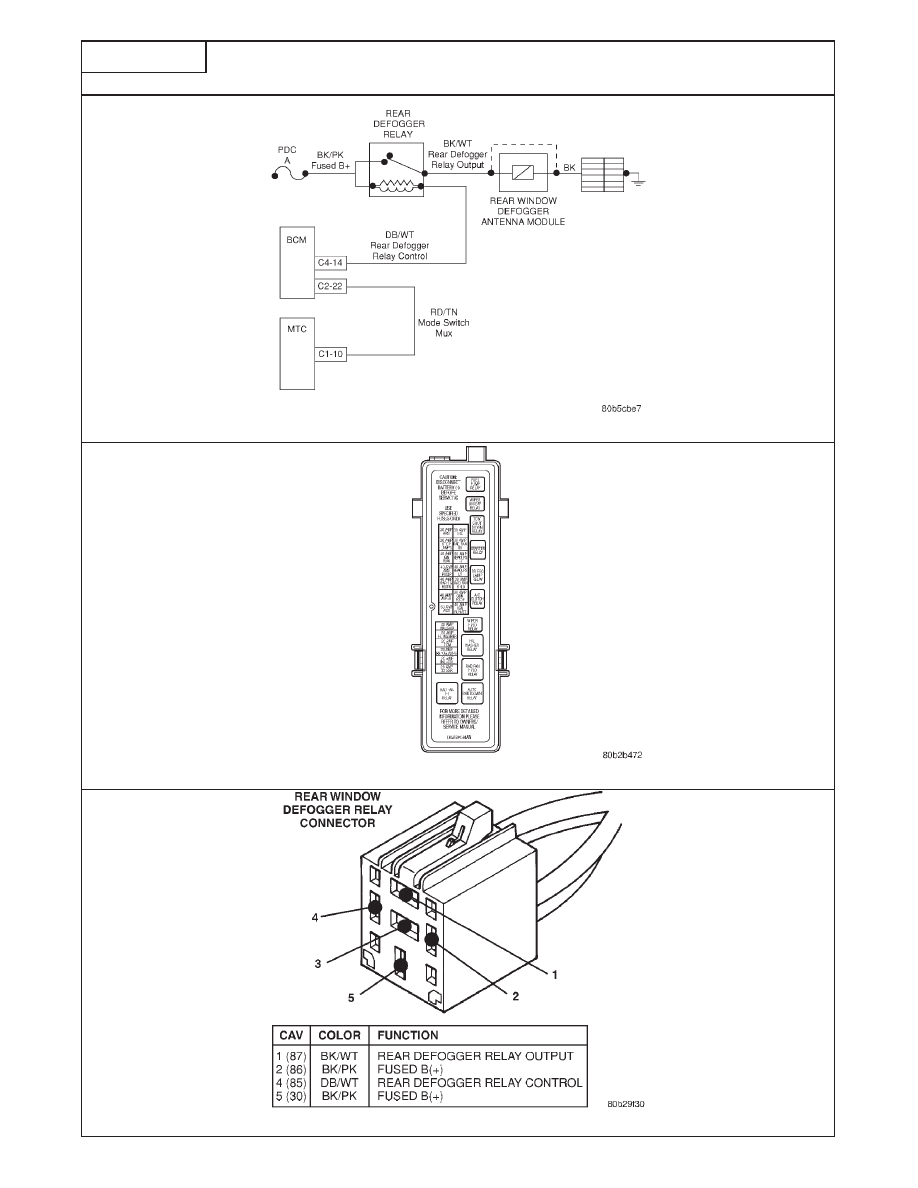

TEST 12B

REPAIRING REAR WINDOW DEFOGGER

Perform TEST 12A Before Proceeding

FIG. 1

FIG. 2

M

A
N
U
A

L

T

E

M

P
E

R
A

T

U
R

E

C

O

N

T

R

O

L

S
Y
S

T

E

M

434

TEST 12B

REPAIRING REAR WINDOW DEFOGGER

Perform TEST 12A Before Proceeding

*Perform Verification TEST VER-2A.

**Check connectors - Clean / repair as necessary.

KEY OFF. REPAIR

THE OPEN

REMOVE AND INSPECT

NO

FUSED B(+) CIRCUIT

START TEST 12B.

THE PDC "EBL"

IS THE FUSE OPEN?

TO THE REAR

FUSE.

DEFOGGER RELAY

FIG. 1

CONNECTOR.*

YES

USING AN OHMMETER,

REPAIR THE FUSED

MEASURE BETWEEN

IS THE RESISTANCE

YES

B(+) CKT FOR A

GROUND AND BOTH

BELOW 5.0 OHMS?

SHORT TO GROUND

FUSED B(+) CIRCUITS.

AND REPLACE THE

FIG. 2

PDC EBL FUSE.*

NO

REPLACE THE PDC

REINSTALL THE REAR

EBL FUSE.

WINDOW DEFOGGER

RELAY.

TURN IGNITION ON

DID THE REAR

REPAIR REAR DEFOGGER

(ENGINE OFF).

DEFOGGER OPERATE

NO  RELAY OUTPUT CKT FOR

OK WITHOUT BLOWING

A SHORT TO GROUND,

TURN THE REAR

THE FUSE?

AND REPLACE THE PDC

DEFOGGER ON.

EBL FUSE.*

YES

REPAIR COMPLETE.*

M

A
N
U
A

L

T

E

M

P
E

R
A

T

U
R

E

C

O

N

T

R

O

L

S
Y
S

T

E

M

435

TEST 1A

IDENTIFYING MEMORY SYSTEM PROBLEMS

Perform TEST SYMPTOM IDENTIFICATION 1A Before Proceeding

TEST 1A

IDENTIFYING MEMORY HEATED SEAT/MIRROR PROBLEMS

Diagnostics for the memory system are trouble code (DTC) driven. Almost all problems will have a
code to aide in diagnosis. Most codes will remain in memory for 20 ignition starts which can help in
diagnosing intermittent problems.

1. Ensure there is communication with the DRB, the Body Control Module (BCM), the Powertrain

Control Module (PCM) and the Memory Heated Seat/Mirror Module (MHSMM). If any
communication problems, perform . . . . . . . . . . . . . . . . . . .“Vehicle Communication” TEST 1A.

2. Using the DRB select ‘‘Body Computer’’, ‘‘Memory Seat Module’’ and ‘‘Read DTC’s’’

•

If no codes are present - monitor the DRB for ‘‘DTC’s’’ and operate all movements from the
switches and the RKE, reset both memory positions and operate the seat heaters. If there
are still no codes present yet a problem exists, using the DRB perform the ‘‘Switch Self
Test’’ and refer to the appropriate service manual for diagnostic procedures.

•

If codes are present - record the codes then erase them. Monitor the DRB for ‘‘DTC’s’’ and
operate all movements from the switches and the RKE, reset both memory positions and
operate the seat heaters. When the first code appears, stop and perform the respected
repair procedure from the list below.

•

If there are no codes present, proceed to step 3.

TROUBLE CODE

PERFORM

•

EEPROM Refresh Failure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Replace MHSMM

•

Ignition Status Message Not Received . . . . . . . . . . . . . . . .‘‘Vehicle Communication’’ TEST 14A

•

PRNDL Display Message Not Received . . . . . . . . . . . . . . .‘‘Vehicle Communication’’ TEST 10A

•

Front Riser Down Position Stuck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 2A

•

Front Riser Up Position Stuck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 3A

•

Front Riser Sensor Out of Range Low. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 4A

•

Front Riser Sensor Out of Range High . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 5A

•

Rear Riser Down Position Stuck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 6A

•

Rear Riser Up Position Stuck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 7A

•

Rear Riser Sensor Out of Range Low . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 8A

•

Rear Riser Sensor Out of Range High . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 9A

•

Horizontal Forward Position Stuck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 10A

•

Horizontal Rearward Position Stuck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 11A

•

Horizontal Sensor Out of Range Low . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 12A

•

Horizontal Sensor Out of Range High . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 13A

•

Recliner Down Position Stuck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 14A

•

Recliner Up Position Stuck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 15A

•

Recliner Sensor Out of Range Low . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 16A

•

Recliner Sensor Out of Range High. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 17A

M

E

M

O

R

Y

S
Y
S

T

E

M

436

TEST 1A

CONTINUED - IDENTIFYING MEMORY SYSTEM PROBLEMS

Perform TEST SYMPTOM IDENTIFICATION 1A Before Proceeding

TEST 1A Continued

TROUBLE CODE

PERFORM

•

Memory Position #1 Stuck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 18A

•

Memory Position #2 Stuck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 19A

•

Memory Set ‘‘S’’ Position Stuck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 20A

•

Left Seat Heat Output Open. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 21A

•

Left Seat Heat Output Shorted to Ground . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 22A

•

Left Heated Seat Switch Stuck in Low State . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 23A

•

Left Heated Seat Switch Stuck in High State . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 24A

•

Left Heated Seat Switch Open/Shorted to Ground . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 25A

•

Left Thermistor Out of Range Low . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 26A

•

Left Thermistor Out of Range High . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 27A

•

Right Seat Heat Output Open . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 28A

•

Right Seat Heat Output Shorted to Ground. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 29A

•

Right Heated Seat Switch Stuck in Low State. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 30A

•

Right Heated Seat Switch Stuck in High State . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 31A

•

Right Heated Seat Switch Open/Shorted to Ground . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 32A

•

Right Thermistor Out of Range Low . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 33A

•

Right Thermistor Out of Range High . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 34A

•

Left Mirror Horizontal Sensor Out of Range Low . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 35A

•

Left Mirror Horizontal Sensor Out of Range High . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 36A

•

Left Mirror Vertical Sensor Out of Range Low. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 37A

•

Left Mirror Vertical Sensor Out of Range High . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 38A

•

Right Mirror Horizontal Sensor Out of Range Low . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 39A

•

Right Mirror Horizontal Sensor Out of Range High . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 40A

•

Right Mirror Vertical Sensor Out of Range Low . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 41A

•

Right Mirror Vertical Sensor Out of Range High . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 42A

NOTE: If the seat is unbolted for accessibility during testing, connect a jumper wire from the
seat frame to a known good body ground.

3. SYMPTOMS (No Trouble Codes)

•

Memory Switch Inoperative . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 43A

•

Left Mirror Inoperative From Memory. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 44A

•

Right Mirror Inoperative From Memory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .TEST 45A
