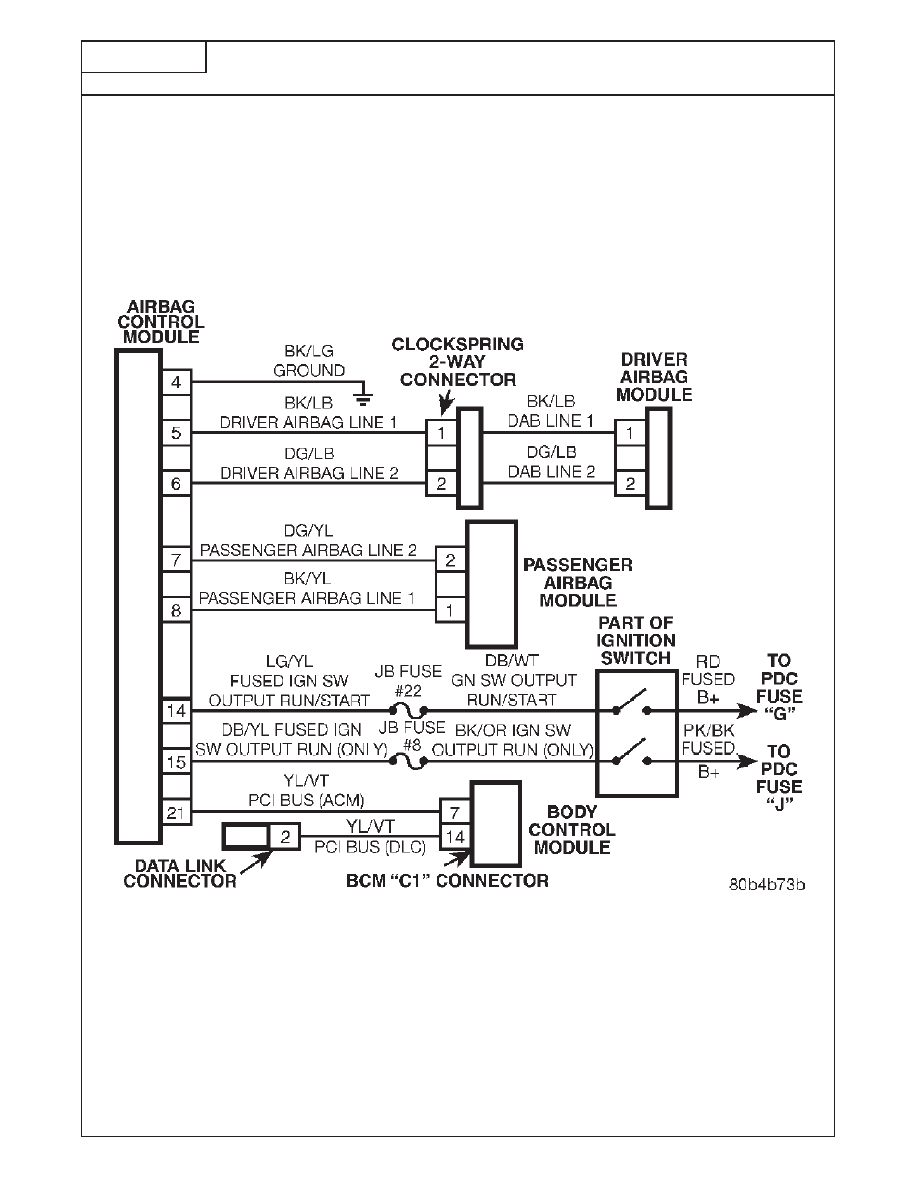

TEST 1A

IDENTIFYING AIRBAG SYSTEM PROBLEMS

Perform TEST SYMPTOM IDENTIFICATION 1A Before Proceeding

A

I

R
B
A

G

S
Y
S

T

E

M

50

TEST 1A

IDENTIFYING AIRBAG SYSTEM PROBLEMS

Perform TEST SYMPTOM IDENTIFICATION 1A Before Proceeding

1. Ensure the battery is fully charged.

2. Ensure there is communication with the ‘‘Mechanical Instrument Cluster’’, “Powertrain Control

Module” and the ‘‘Airbag Control Module’’ before proceeding.
If any communication problems are found. . . . . .perform ‘‘Vehicle Communication’’ TEST 1A.

3. With the DRB, read both active and stored code(s) and record them.

If any of the following codes are present (active or stored), . . . . . . . . . . .perform TEST 19A.

ACM ACCELEROMETER
ACM FIRING STORED ENERGY CODE
ACM INTERNAL DIAGNOSTIC CODE #1
ACM INTERNAL DIAGNOSTIC CODE #2
ACM OUTPUT DRIVER

NOTE:
If the ‘‘Power Stage Not Tested’’ DTC is active, stored, or it is combined with any of the marked
(*) codes shown below . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .perform TEST 19A

With the DRB, erase stored codes.

If there are no active codes present, go to Step 4.

If any of the following active codes are present, perform the test indicated below.

DIAGNOSTIC TROUBLE CODES (DTC) DISPLAYED

PERFORM

Cluster Message Mismatch*

TEST 2A

Driver Squib Circuit Open*

TEST 3A

Driver Squib Circuit Shorted*

TEST 4A

Driver Squib Circuit Shorted to Battery

TEST 5A

Driver Squib Circuit Shorted to Ground

TEST 6A

Loss of Ignition Run Only*

TEST 7A

Loss of Ignition Run/Start*

TEST 8A

No Cluster Message*

TEST 9A

No Cluster IFR Message*

TEST 10A

No PCI Communication*

TEST 11A

Passenger Squib Circuit Open*

TEST 12A

Passenger Squib Circuit Shorted*

TEST 13A

Passenger Squib Circuit Shorted to Battery

TEST 14A

Passenger Squib Circuit Shorted to Ground

TEST 15A

Power Stage Not Tested

TEST 16A

Warning Lamp Open/Shorted*

TEST 17A

4. If any of the stored codes that were recorded in Step 3 were not also

active codes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .perform TEST 18A.

A

I

R
B
A

G

S
Y
S

T

E

M

51

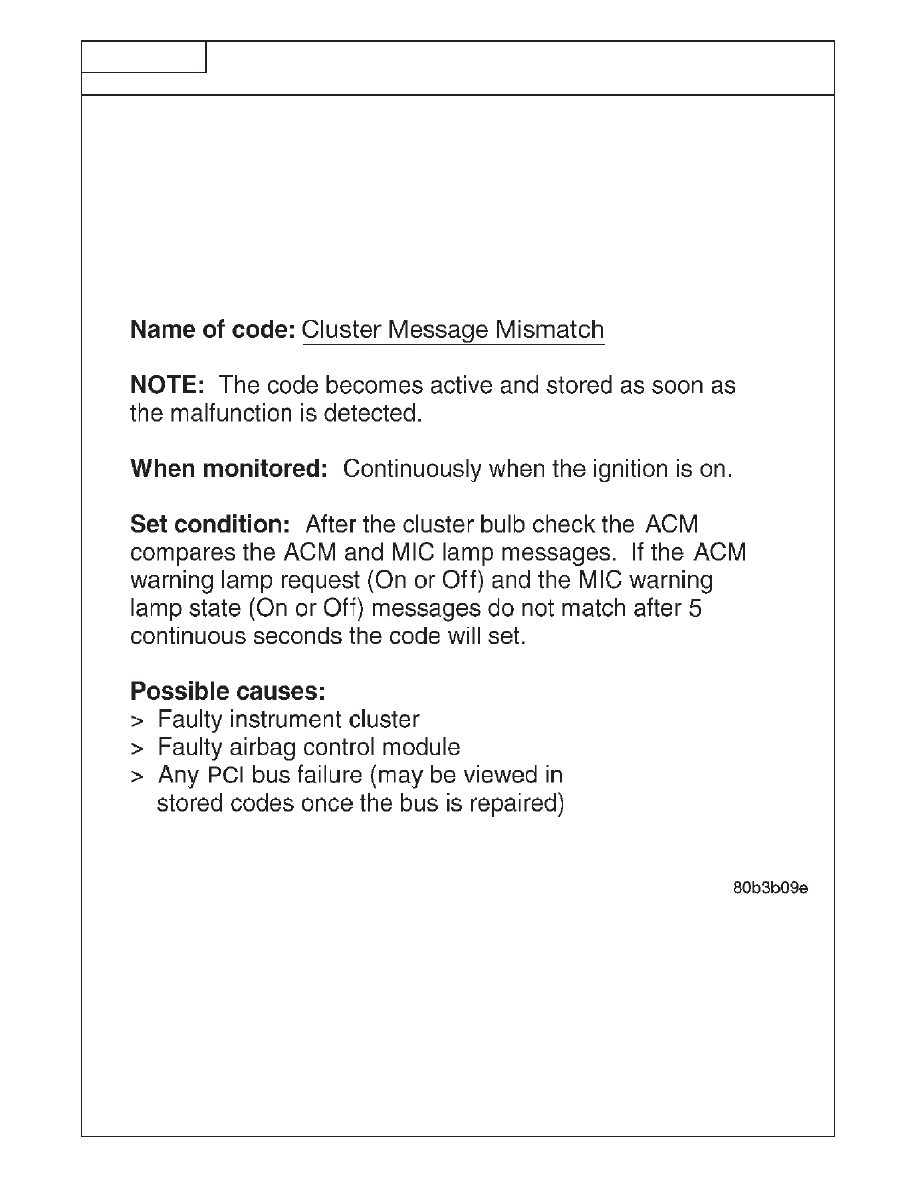

TEST 2A

REPAIRING CLUSTER MESSAGE MISMATCH

Perform TEST 1A Before Proceeding

A

I

R
B
A

G

S
Y
S

T

E

M

52

TEST 2A

REPAIRING CLUSTER MESSAGE MISMATCH

Perform TEST 1A Before Proceeding

*Perform Verification TEST VER-1A.

**Check connectors - Clean / repair as necessary.

NOTE: FOR LOCATION
OF ALL COMPONENTS

START TEST 2A.

SEE GENERAL INFO 4.0

WITH THE DRB

DOES THE DRB

PERFORM

SELECT "PASSIVE

USING THE DRB,

DISPLAY

YES

"VEHICLE

RESTRAINTS",

READ THE "WARNING

"MIC LAMP STATE:

COMMUNICATION"

"AIRBAG" AND

LAMP STATUS".

NO RESPONSE"?

TEST 1A.

"MONITOR DISPLAY".

NO

IS

THE AIRBAG NO REPLACE THE

WARNING LAMP ON?

INSTRUMENT
CLUSTER.*

YES

DOES THE DRB

DISPLAY

YES

REPLACE THE

"MIC LAMP STATE:

INSTRUMENT

OFF"?

CLUSTER.*

NO

DOES THE DRB

DISPLAY

NO PERFORM TEST

"ACM LAMP REQUEST:

19A.

OFF"?

YES

REPLACE THE

INSTRUMENT
CLUSTER.*

A

I

R
B
A

G

S
Y
S

T

E

M

53
