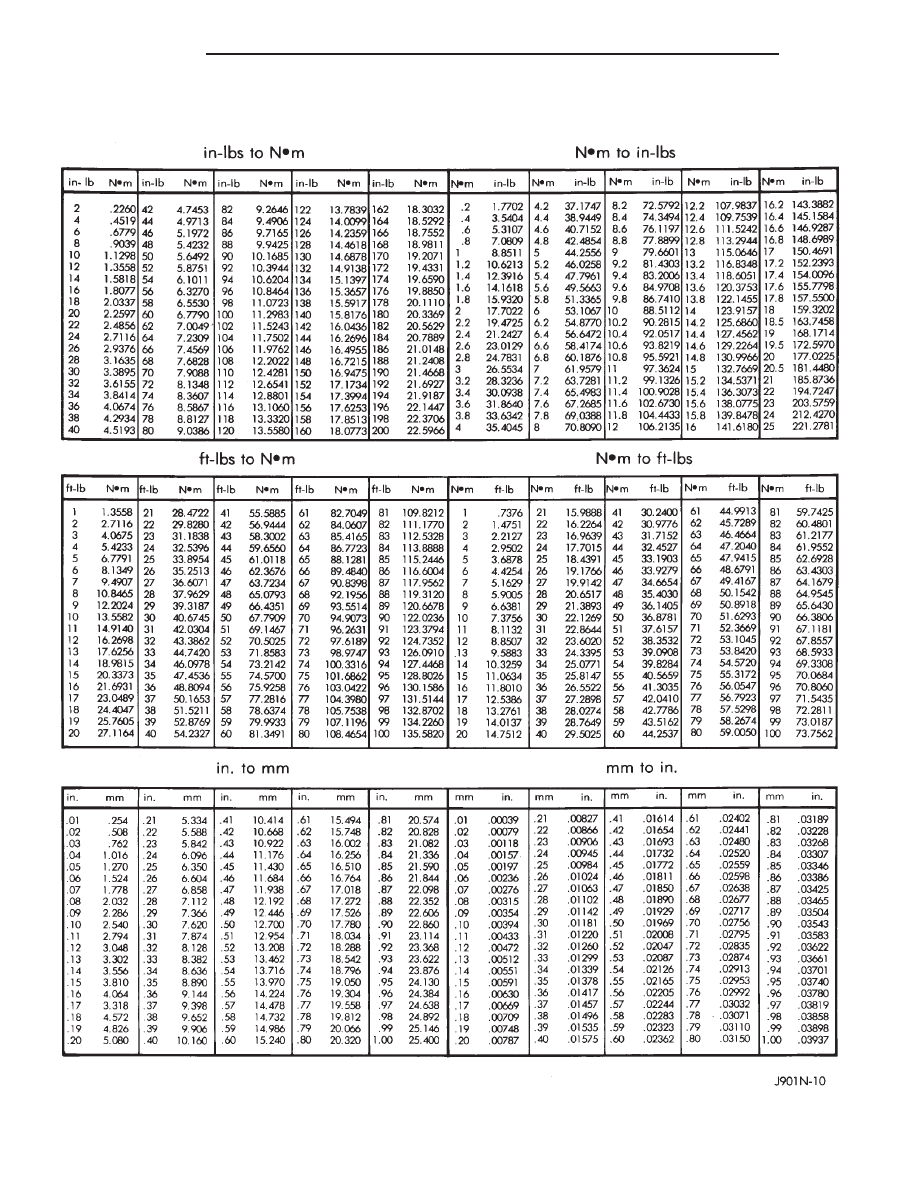

CONVERSION FORMULAS AND EQUIVALENT VALUES

300M

INTRODUCTION

5

GENERAL INFORMATION (Continued)

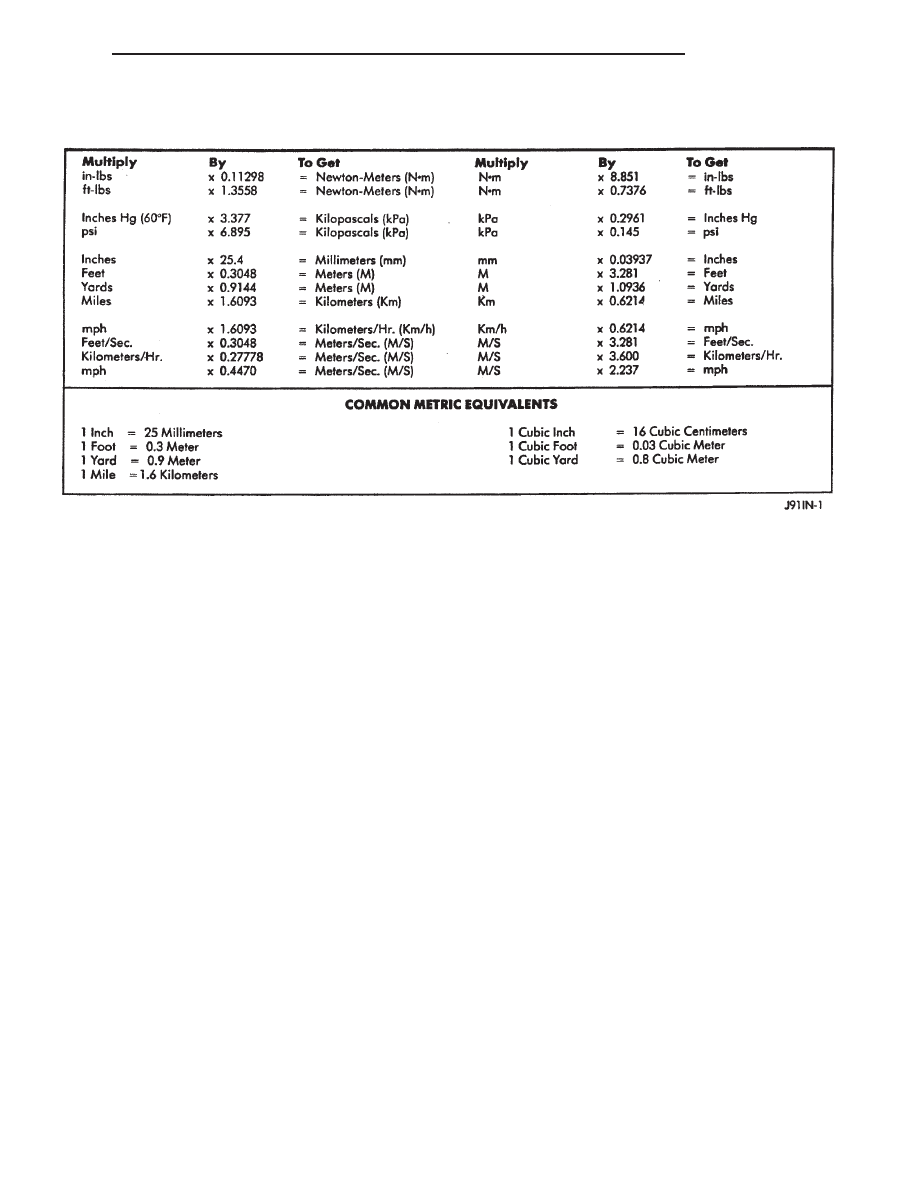

METRIC CONVERSION

6

INTRODUCTION

300M

GENERAL INFORMATION (Continued)

FASTENER IDENTIFICATION

FASTENER IDENTIFICATION

THREAD IDENTIFICATION

SAE and metric bolt/nut threads are not the same.

The difference is described in the Thread Notation
chart (Fig. 6).

GRADE/CLASS IDENTIFICATION

The SAE bolt strength grades range from grade 2

to grade 8. The higher the grade number, the greater
the bolt strength. Identification is determined by the
line marks on the top of each bolt head. The actual
bolt strength grade corresponds to the number of line
marks plus 2. The most commonly used metric bolt
strength classes are 9.8 and 12.9. The metric
strength class identification number is imprinted on
the head of the bolt. The higher the class number,
the greater the bolt strength. Some metric nuts are
imprinted with a single-digit strength class on the

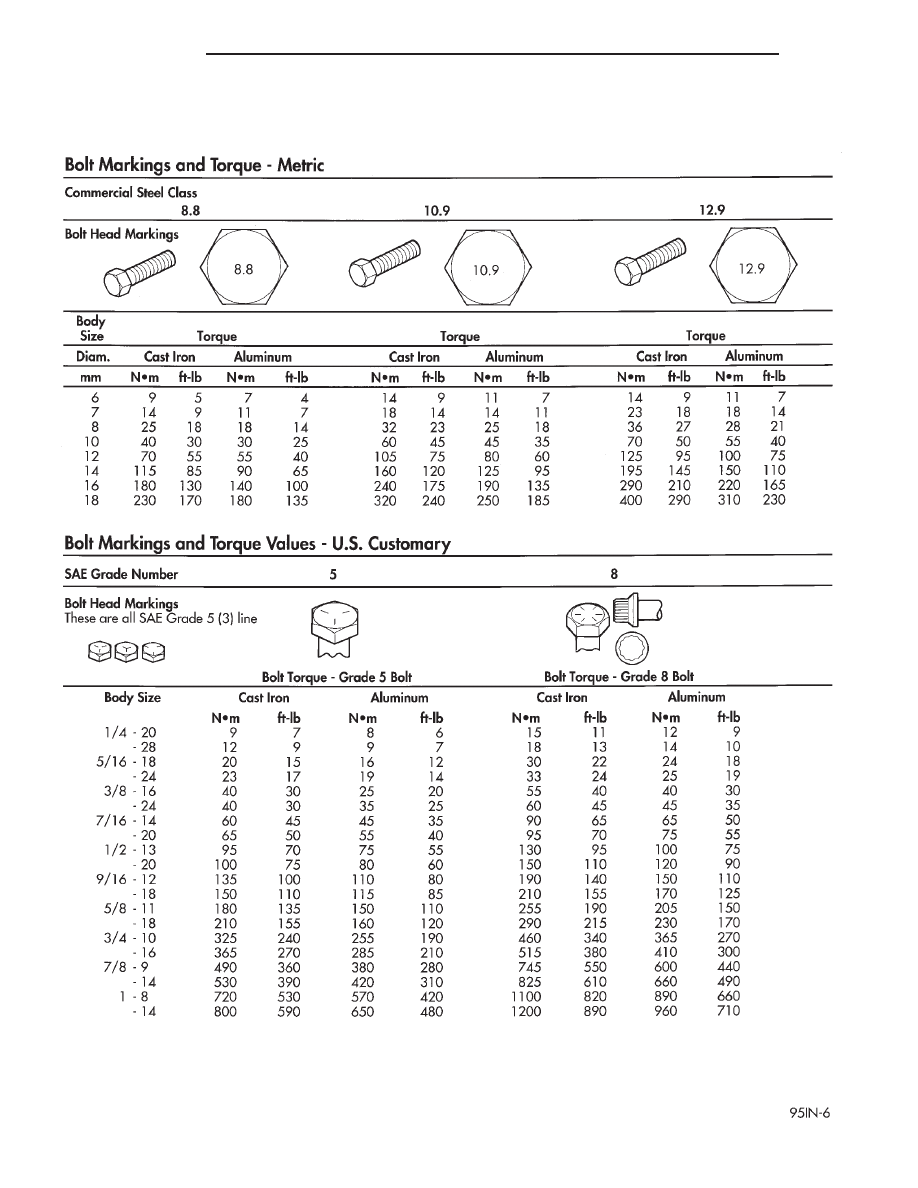

nut face. Refer to the Fastener Identification and
Fastener Strength Charts.

Fig. 6 Thread Notation Chart – SAE and Metric

300M

INTRODUCTION

7

GENERAL INFORMATION (Continued)

FASTENER IDENTIFICATION

8

INTRODUCTION

300M

GENERAL INFORMATION (Continued)
