REMOVAL AND INSTALLATION

WHEEL COVER (BOLT-ON)

REMOVE

(1) Remove the three wheel nuts, (Fig. 12) used to

lock the wheel cover to the wheel.

CAUTION: When removing the wheel cover, do not
pry the wheel cover from the wheel. This can result
in damage to the wheel cover. The wheel cover is
removed by pulling it off the wheel by hand.

(2) Grasp the center of the wheel cover and pull

straight outward from the wheel. This will pop the
wheel cover retaining tabs (Fig. 13) over the two
remaining wheel nuts, removing the wheel cover
from the wheel.

INSTALL

(1) Align the valve notch in the wheel cover with

the valve stem on the wheel (Fig. 14). Align the two
holes in the wheel cover having the retaining tabs,

with the two installed and properly tightened wheel
nuts (Fig. 14).

(2) Press in on center of wheel cover until retain-

ing tabs on wheel cover engage with wheel nuts. This
will hold the wheel cover to the wheel.

(3) Install the three remaining wheel nuts.
(4) Tighten all 5 wheel nuts to a torque of 135 N·m

(100 ft. lbs.).

WHEEL AND TIRE

CAST WHEEL

To install the wheel, first position it properly on

the hub mounting surface using the hub pilot as a
guide. Loosely install all 5 wheel nuts. All wheel nuts
should then be tightened just snug. Progressively
tighten them in the proper sequence (Fig. 15).
Tighten wheel nuts to 129 N·m (95 ft. lbs.). Never
use oil or grease on studs or nuts.

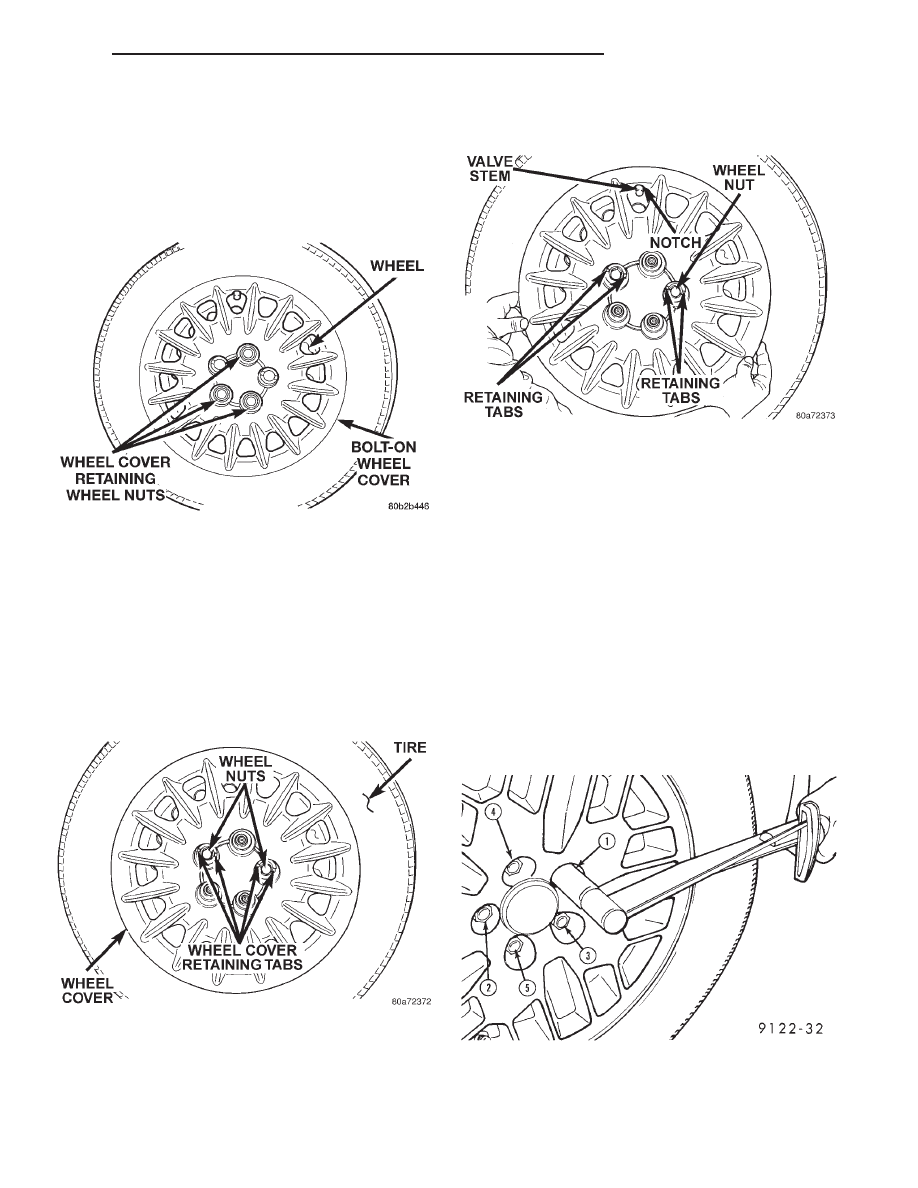

Fig. 12 Wheel Cover Locking Nuts

Fig. 13 Wheel Cover Retaining Tabs

Fig. 14 Wheel Cover Installation Position

Fig. 15 Tightening Wheel Nuts

300M

TIRES AND WHEELS

22 - 13

STEEL WHEEL

REMOVE

(1) Remove the three wheel nuts, (Fig. 16) used to

lock the wheel cover to the wheel.

CAUTION: When removing the wheel cover, do not
pry the wheel cover from the wheel. This can result
in damage to the wheel cover. The wheel cover is
removed by pulling it off the wheel by hand.

(2) Grasp the center of the wheel cover and pull

straight outward from the wheel. This will pop the
wheel cover retaining tabs (Fig. 17) over the two
remaining wheel nuts, removing the wheel cover
from the wheel.

(3) Remove the two remaining wheel nuts from the

studs.

(4) Remove the wheel and tire from the hub.

INSTALL

NOTE: The wheel nuts must be installed on the
studs shown in (Fig. 18) to allow the installation of
the wheel cover.

(1) To install the wheel, first position it properly

on the hub mounting surface using the hub pilot as a
guide. Then install and lightly tighten the 2 wheel
nuts on the studs as shown in (Fig. 18) holding the
wheel to the hub.

(2) Align the valve notch in the wheel cover with

the valve stem on the wheel (Fig. 19). Align the two
holes in the wheel cover having the retaining tabs,
with the two installed wheel nuts (Fig. 19).

(3) Press in on center of wheel cover until retain-

ing tabs on wheel cover engage with wheel nuts. This
will hold the wheel cover to the wheel.

(4) Install the three remaining wheel nuts (Fig.

16).

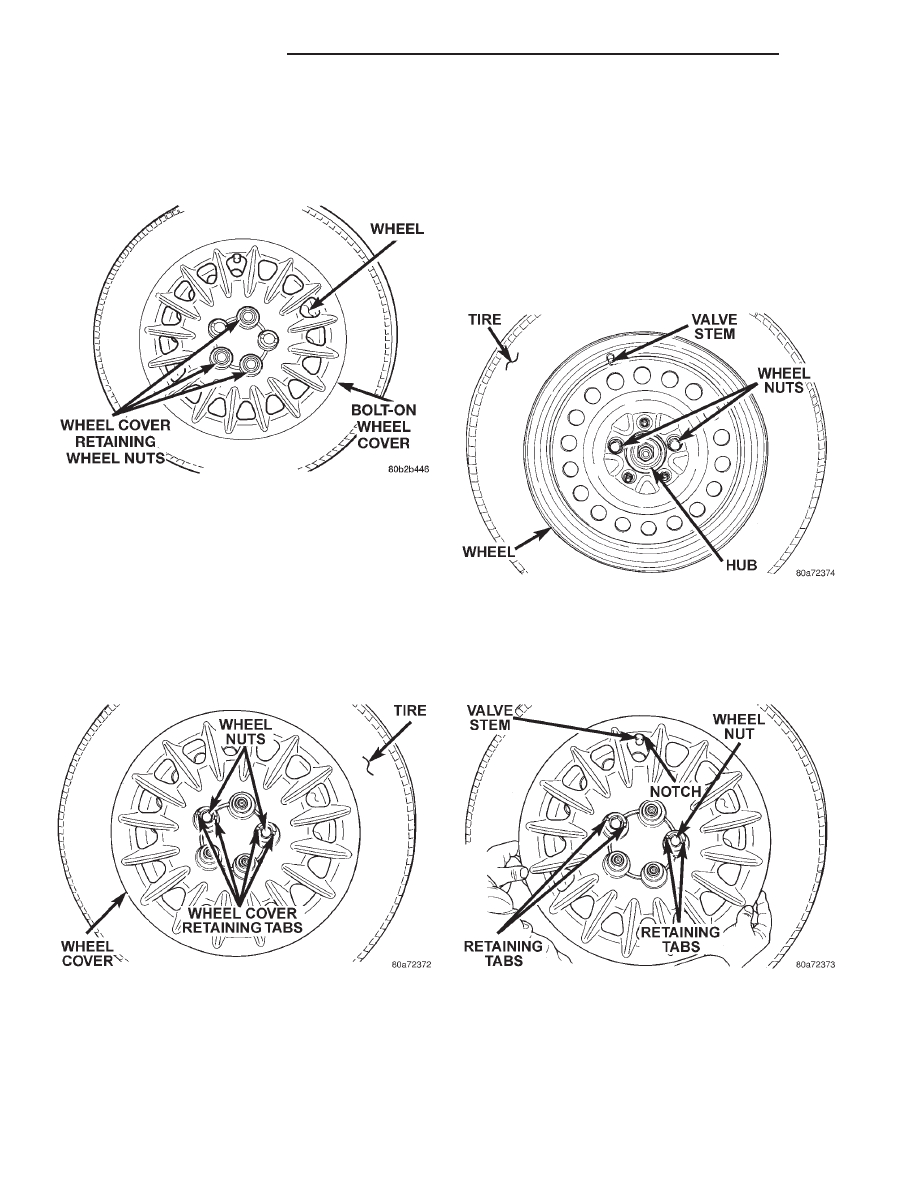

Fig. 16 Wheel Cover Retaining Nuts

Fig. 17 Wheel Cover Retaining Tabs

Fig. 18 Wheel Installation

Fig. 19 Wheel Cover Installation Position

22 - 14

TIRES AND WHEELS

300M

REMOVAL AND INSTALLATION (Continued)

(5) Progressively tighten the 5 wheel nuts in the

proper sequence (Fig. 20). Tighten wheel nuts to 135
N·m (100 ft. lbs.). Never use oil or grease on studs or
nuts.

SPECIFICATIONS

WHEEL SPECIFICATIONS

Wheel:
Mounting Stud Size . . . . . . . . . . . . . . .M12 x 1.5mm
Mounting Stud Lug Nut Hex Size . . . . . . . . . .19mm
Mounting Lug Nut Tightening
Torque (4 and 5 Stud Wheels) . . . . . . . . . . . .135 N·m

(100 ft. lbs.)

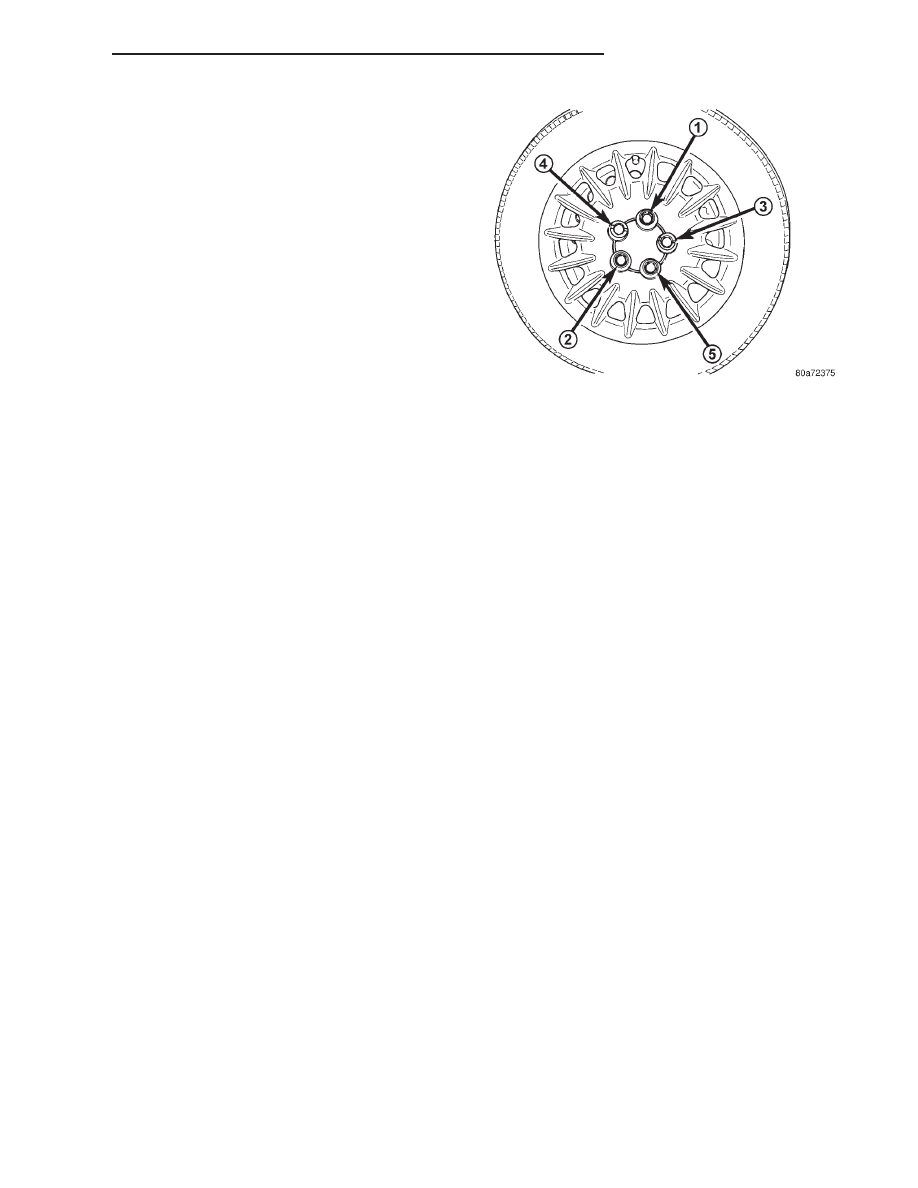

Fig. 20 Wheel Nut Tightening Sequence
