• Abnormal wear of belt sides. The sides are nor-

mal if they are sharp as if cut by a knife (Fig. 121).

(4) If none of the above conditions are seen on the

belt, the belt cover can be installed.

SPECIFICATIONS

3.2L ENGINE

CYLINDER BLOCK

Cylinder Bore Diameter . . . . . 92.0 mm (3.622 in.)
Out of Round (Max) . . . . . . . 0.076 mm (0.003 in.)
Taper (Max) . . . . . . . . . . . . . 0.051 mm (0.002 in.)

PISTONS

Type Material . . . . . . . . . . Aluminum with struts
Clearance at Size Location . –0.007 to +0.047 mm

(–0.0003 to +0.0018 in.)

PISTON WEIGHT

A Size . . 409 – 414 grams (14.4271 – 14.6035 oz.)
B Size . . . 404 – 409 grams (14.2507 – 14.427 oz.)

PISTON RING GROOVE DIAMETER

No. 1 . . . . 83.69 – 83.89 mm (3.2949 – 3.3028 in.)
No. 2 . . . . 81.12 – 81.32 mm (3.1937 – 3.2016 in.)

CYLINDER BLOCK

No. 3 . . . . . . 82.3 – 82.5 mm (3.2402 – 3.2481 in.)

PISTON PINS

Type . . . . . . . . . . . . . . . . . . . . . . . . . Full Floating
Clearance In Piston . . . . . . . . . 0.005 – 0.015 mm

(0.0002 – 0.0006 in)

Clearance In rod . . . . . . . . . . . . 0.007 – 0.018 mm

(0.0003 – 0.007 in.)

Diameter . . . . . . . . . . . . . . . . 23.997 – 24.000 mm

(0.9448 – 0.9449 in.)

PISTON RINGS

Ring Gap Top Compression Ring . 0.20 – 0.36 mm

(0.008 – 0.014 in.)

Ring Gap 2nd Compression Ring . 0.22 – 0.49 mm

(0.0087 – 0.0193 in.)

Ring Gap Oil Control (Steel Rails) .0.25 – 0.76 mm

(0.010 – 0.030 in.)

RING SIDE CLEARANCE

Top and Second Compression Ring . 0.040 – 0.080 mm

(0.0016 – 0.0031 in.)

Oil Ring (Steel Rails) . 0.038 – 0.184 mm (0.0015 –

0.0073 in.)

RING WIDTH

Top Compression Ring . . . . . . . . . 1.17 – 1.19 mm

(0.0461 – 0.0469 in.)

2nd Compression Ring . . . . . . . . . 1.47 – 1.49 mm

(0.058 – 0.0587 in.)

Oil Ring (Steel Rails) . . . . . . . . 0.445 – 0.470 mm

(0.0176 – 0.0186 in.)

CONNECTING RODS

Bearing Clearance . . . . . . . . . . 0.019 – 0.087 mm

(0.0007 – 0.0034 in.)

Piston Pin Bore Diameter . 24.0076 – 24.0153 mm

(0.9452 – 0.9455 in.)

Max. Allowable . . . . . . . . . . . 0.40 mm (0.0157 in.)
Total Weight (Less Bearing) . . . . . . . . . 647 grams

(22.8223 oz.)

CRANKSHAFT MAIN BEARING JOURNALS

Diameter . 63.987 – 64.013 mm (2.519 – 2.520 in.)
Main Bearing Diametrical Clearance

No. 1 – 4

. . . . . . . . . . . . . . . . . . . 0.011 – 0.077 mm

(0.0007 – 0.0030 in.)

Max. Allowable . . . . . . . . . . 0.087 mm (0.0034 in.)
Out of Round (Max.) . . . . . 0.003 mm (0.00012 in.)
Taper (Max.) . . . . . . . . . . 0.0057 mm (0.00025 in.)
End Play . . . . . 0.10 – 0.30 mm (0.004 – 0.012 in.)

CYLINDER BORE AND PISTON SPECIFICATION CHART

ENGINE

STANDARD

CYLINDER BORE

MAXIMUM OUT-OF-

ROUND

MAXIMUM TAPER

STANDARD

PISTON SIZE

3.2L

92.0 mm (3.622 in.)

0.076 mm (0.003 in.)

0.051 mm (0.002 in.)

91.980

6

0.019mm

(3.6213

6

0.0008 in.)

Piston to Bore Clearance: -0.007 to +0.047 mm (-0.0003 to 0.0018 in.)

Measurement taken at Piston Size location.

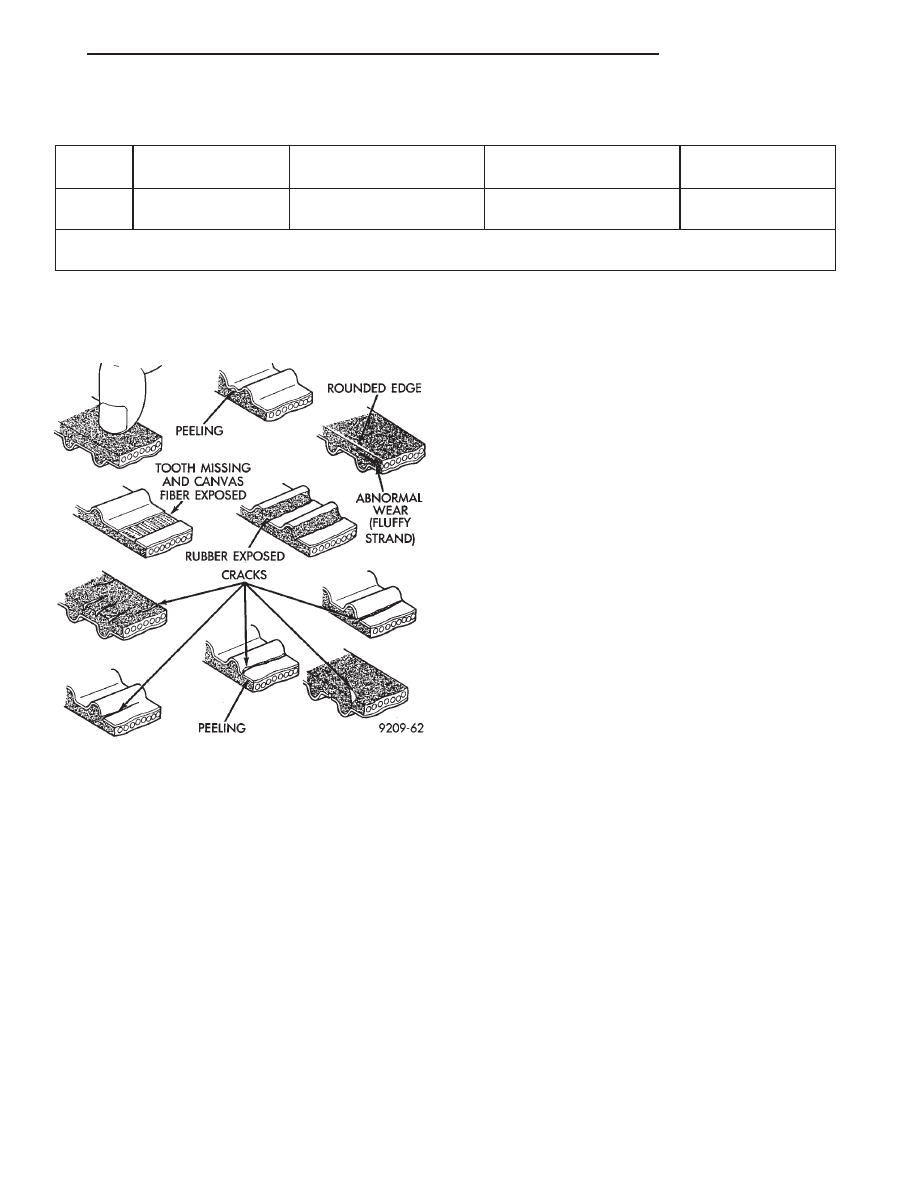

Fig. 121 Timing Belt Inspection

LH

3.2L ENGINE

9 - 107

CLEANING AND INSPECTION (Continued)

Cylinder Bore Diameter . . . . . 92.0 mm (3.622 in.)
Max. Allowable . . . . . . . . . . . . 0.43 mm (0.017 in.)

CONNECTING ROD JOURNALS

Diameter . 57.979 – 58.005 mm (2.283 – 2.284 in.)
Bearing Diametrical Clearance . 0.019 – 0.087 mm

(0.00075 – 0.0034 in.)

Out Of Round (Max.) . . . . . 0.003 mm (0.0001 in.)

CAMSHAFT

Bore Diameter No. 1 – 4 . . . . 43.038 – 43.059 mm

(1.6944 – 1.6952 in.)

Bearing Journal Diameter No. 1 – 4 . . . . 42.939 –

42.960 mm (1.6905 – 1.6913 in.)

Diametrical Clearance (New) . . . 0.078 – 0.12 mm

(0.003 – 0.0047 in.)

Max. Allowable . . . . . . . . . . . 0.15 mm (0.0059 in.)
End Play . . . . . 0.11 – 0.35 mm (0.004 – 0.014 in.)

VALVE TIMING INTAKE VALVE

Opens (ATDC) . . . . . . . . . . . . . . . . . . . . . . . . . . 1°
Closes (ABDC) . . . . . . . . . . . . . . . . . . . . . . . . . 51°
Duration . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230°
Centerline . . . . . . . . . . . . . . . . . . . . . . . . . . . 116°

VALVE TIMING EXHAUST VALVE

Opens (BBDC) . . . . . . . . . . . . . . . . . . . . . . . . . 48°
Closes (ATDC) . . . . . . . . . . . . . . . . . . . . . . . . . 12°
Duration . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240°
Centerline . . . . . . . . . . . . . . . . . . . . . . . . . . . 108°
Valve Overlap . . . . . . . . . . . . . . . . . . . . . . . . . 11°

CYLINDER HEAD

Gasket Thickness (Compressed) . . 1.78 mm (0.070

in.)

Valve Seat Angle . . . . . . . . . . . . . . . . 45 – 45 1/2°
Valve Seat Runout (Max) . . . 0.051 mm (0.002 in.)
Intake Valve Seat Width . . . . . . . . 0.75 – 1.25 mm

(0.0295 – 0.0492 in.)

Exhaust Valve Seat Width . . . . . . 1.25 – 1.75.mm

(0.0492 – 0.0689 in.)

Guide Bore Diameter (Std.) . . . . 6.975 – 7.00 mm

(0.2746 – 0.2756 in.)

Valve Guide Height . . . . . . . . . . . . 9.5 – 10.5 mm

(0.3740 – 0.4134 in.)

Measured from cylinder head surface.

VALVES

Face Angle . . . . . . . . . . . . . . . . . . . . . 44 1/2 – 45°
Head Diameter Intake . . . . . . . 36.37 – 36.63 mm

(1.4319 – 1.4421 in.)

Head Diameter Exhaust . . . . . . 28.87 – 29.13 mm

(1.1366 – 1.1469 in.)

Length Intake (Overall) . . . . . 114.41 – 114.99 mm

(4.5043 – 4.5272)

Length Exhaust (Overall) . . . 125.67 – 126.25 mm

(4.9476 – 4.9705 in.)

Stem Diameter Intake . . . . . . . 6.935 – 6.953 mm

(0.2730 – 0.2737 in.)

Stem Diameter Exhaust . . . . . . 6.906 – 6.924 mm

(0.2719 – 0.2726 in.)

Cylinder Bore Diameter . . . . . 92.0 mm (3.622 in.)
Stem-to-Guide Clearance Intake (New) . . . 0.022 –

0.065 mm (0.0009 – 0.00256 in.)

Stem-to-Guide Clearance Exhaust (New) . 0.051 –

0.094 mm (0.002 – 0.0037 in.)

Max. Allowable (Rocking Method) Intake . . . . 0.29

mm (0.0114 in.)

Max. Allowable (Rocking Method) Exhaust . 0.370

mm (0.0146 in.)

Valve Lift (Zero Lash) Intake . . . . . . . . . 8.55 mm

(0.3367 in.)

Valve Lift (Zero Lash) Exhaust . . . . . . . . 6.53 mm

(0.2571 in.)

Valve Stem Tip Height Intake . . . 42.366 – 43.655

mm (1.6680 – 1.7187 in.)

Valve Stem Tip Height Exhaust . . 44.705 – 45.986

mm (1.760 – 1.8105 in.)

VALVE SPRING

Free Length (Approx.) Intake . . . . . . . 43.675 mm

(1.7195 in.)

Free Length (Approx.) Exhaust . . . . . . 44.319 mm

(1.7448 in.)

Spring Force (Valve Closed) Intake . . 309 – 358 N

@ 38.0 mm (69.5 – 80.5 lbs. @ 1.4961 in.)

Spring Force (Valve Closed) Exhaust . 249 – 285 N

@ 38.0 mm (56.0 – 64.0 lbs. @ 1.4961 in.)

Spring Force (Valve Open) Intake . 836 – 907 N @

@ 29.45 mm (188.0 – 204 lbs. @ 1.1594 in.)

Spring Force (Valve Open) Exhaust . . 552 – 605 N

@ 31.47 mm (124 – 136 lbs. @ 1.239 in.)

Number of Coils Intake (Approx.) . . . . . . . . . 6.86
Number of Coils Exhaust (Approx.) . . . . . . . . 7.66
Color of Spring (Top of Coils) . . . . . . . . . . . . . . . .

Intake (Right Hand Coil Direction) . . . . Orange
Exhaust (Left Hand Coil Direction) . . . . . Green

Wire Diameter Intake . . . . . . . . . . 4.29 – 4.35 mm

(0.1689 – 0.1712 in.)

Wire Diameter Exhaust . . . . . . . . 4.09 – 4.15 mm

(0.1608 – 0.1632 in.)

Installed Height (Spring Seat to Bottom of Retainer)

.

Intake and Exhaust . . . . . 38.0 mm (1.4961 in.)

OIL PUMP

Clearance Over Rotors (Max.) . . . . . . . . 0.077 mm

(0.003 in.)

Cover Out-of-Flat (Max.) . . . 0.025 mm (0.001 in.)
Inner and Outer Rotor Thickness (Min.) . . 9.401 mm

(0.370 in.)

Outer Rotor Clearance (Max.) . . . . . . . . . 0.19 mm

(0.007 in.)

Diameter (Min.) . . . . . . . . . 79.997 mm (3.149 in.)
Tip Clearance Between Rotors (Max.) . . . 0.02 mm

(0.0007 in.)

OIL PRESSURE

At Curb Idle Speed * . . . . . . . . . 34.47 kPa (5 psi)
At 3000 rpm . . . . . . . 170 – 530 kPa (25 – 80 psi)

9 - 108

3.2L ENGINE

LH

SPECIFICATIONS (Continued)

* CAUTION: If pressure is zero at curb idle, DO

NOT run engine at 3000 rpm.

TORQUE CHART

DESCRIPTION

TORQUE

A/C Compressor to Engine Block

Bolts . . . . . . . . . . . . . . . . . . . . 54 N·m (40 ft. lbs.)

A/C Compressor to Bracket

Bolts . . . . . . . . . . . . . . . . . . . 28 N·m (250 in. lbs.)

Camshaft Sprocket Bolt

Right Side . . . . 102 N·m (75 ft. lbs.) plus 1/4 turn
Left Side . . . . . 115 N·m (85 ft. lbs.) Plus 1/4 turn

Camshaft Thrust Plate (Camshaft Cover)

Bolts . . . . . . . . . . . . . . . . . . . 28 N·m (250 in. lbs.)

Connecting Rod Cap

Nuts . . . . . . . . . 54 N·m (40 ft. lbs.) Plus 1/4 turn

Crankshaft Main Bearing Cap

Inside Main Cap Bolts . . 20 N·m (15 ft. lbs.) + 1/4

turn

Outside Main (Windage Tray) Bolts . . . . . 27 N·m

(20 ft. lbs.) + 1/4 turn

Tie (Horizontal) Bolts . . . . . . 28 N·m (250 in. lbs.)

Crankshaft Damper

Bolt . . . . . . . . . . . . . . . . . . . . 102 N·m (75 ft. lbs.)

Cylinder Head Bolts

Step 1 . . . . . . . . . . . . . . . . . . . 61 N·m (45 ft. lbs.)
Step 2 . . . . . . . . . . . . . . . . . . . 88 N·m (65 ft. lbs.)
Step 3 . . . . . . . . . . . . . . . . . . . 88 N·m (65 ft. lbs.)
Step 4 . . Plus 1/4 turn—Do not use torque wrench

Cylinder Head Cover

Bolts . . . . . . . . . . . . . . . . . . . 12 N·m (105 in. lbs.)

Exhaust Manifold to Cylinder Head

Bolts . . . . . . . . . . . . . . . . . . . 23 N·m 200 in. lbs.)

Exhaust Manifold Heat Shield

Bolts . . . . . . . . . . . . . . . . . . . . 12 N·m 105 in. lbs.

Exhaust Pipe Flange

Nuts . . . . . . . . . . . . . . . . . . . . 34 N·m (25 ft. lbs.)

Engine Mount Bracket to Block

Bolts . . . . . . . . . . . . . . . . . . . . 61 N·m (45 ft. lbs.)

Engine Mount Isolator

Nuts . . . . . . . . . . . . . . . . . . . . 61 N·m (45 ft. lbs.)

Generator Bracket

Bolts . . . . . . . . . . . . . . . . . . . . 54 N·m (40 ft. lbs.)

Intake Manifold

Bolts—M8 . . . . . . . . . . . . . . . 28 N·m (250 in. lbs.)
Bolts—M6 . . . . . . . . . . . . . . . 12 N·m (105 in. lbs.)

Oil Pan

Bolts . . . . . . . . . . . . . . . . . . . 12 N·m (105 in. lbs.)

Oil Pan Drain

Plug . . . . . . . . . . . . . . . . . . . . 35 N·m (25 ft. lbs.)
Oil Filter . . . . . . . . . . . . . . . . . 20 N·m (15 ft. lbs.)

Oil Pump Cover

Bolts . . . . . . . . . . . . . . . . . . . 12 N·m (105 in. lbs.)

DESCRIPTION

TORQUE

Oil Pump Pick Up Tube

Bolt . . . . . . . . . . . . . . . . . . . . 28 N·m (250 in. lbs.)

PCV Valve

Valve . . . . . . . . . . . . . . . . . . . . 7 N·m (60 in. lbs.)

Rear Crankshaft Seal Retainer

Bolts . . . . . . . . . . . . . . . . . . . 12 N·m (105 in. lbs.)

Rocker Shaft Pedestal Retaining

Bolts . . . . . . . . . . . . . . . . . . . 31 N·m (275 in. lbs.)

Spark Plugs

Spark Plugs . . . . . . . . . . . . . . 28 N·m (20 ft. lbs.)

Spark Plug

Tubes . . . . . . . . . . . . . . . . . . . 61 N·m (45 ft. lbs.)

Structural Collar

(Refer to procedure for torque sequence and

specification.)

Thermostat Housing/Water Inlet Connector

Bolts . . . . . . . . . . . . . . . . . . . 12 N·m (105 in. lbs.)

Throttle Body

Bolts . . . . . . . . . . . . . . . . . . . 12 N·m (105 in. lbs.)

Timing Belt Tensioner

Bolts . . . . . . . . . . . . . . . . . . . 28 N·m (250 in. lbs.)

Timing Belt Tensioner Pulley Assembly

Bolt . . . . . . . . . . . . . . . . . . . . . 61 N·m (45 ft. lbs.)

Timing Belt Cover Bolts

M6 . . . . . . . . . . . . . . . . . . . . 12 N·m (105 in. lbs.)
M8 . . . . . . . . . . . . . . . . . . . . 28 N·m (250 in. lbs.)
M10 . . . . . . . . . . . . . . . . . . . . . 54 N·m (40 ft. lbs.)

Water Pump to Timing Belt Cover

Bolts . . . . . . . . . . . . . . . . . . . 12 N·m (105 in. lbs.)

Water Outlet Housing Bleed

Screw . . . . . . . . . . . . . . . . . . . . 8 N·m (70 in. lbs.)

SPECIAL TOOLS

3.2L ENGINE

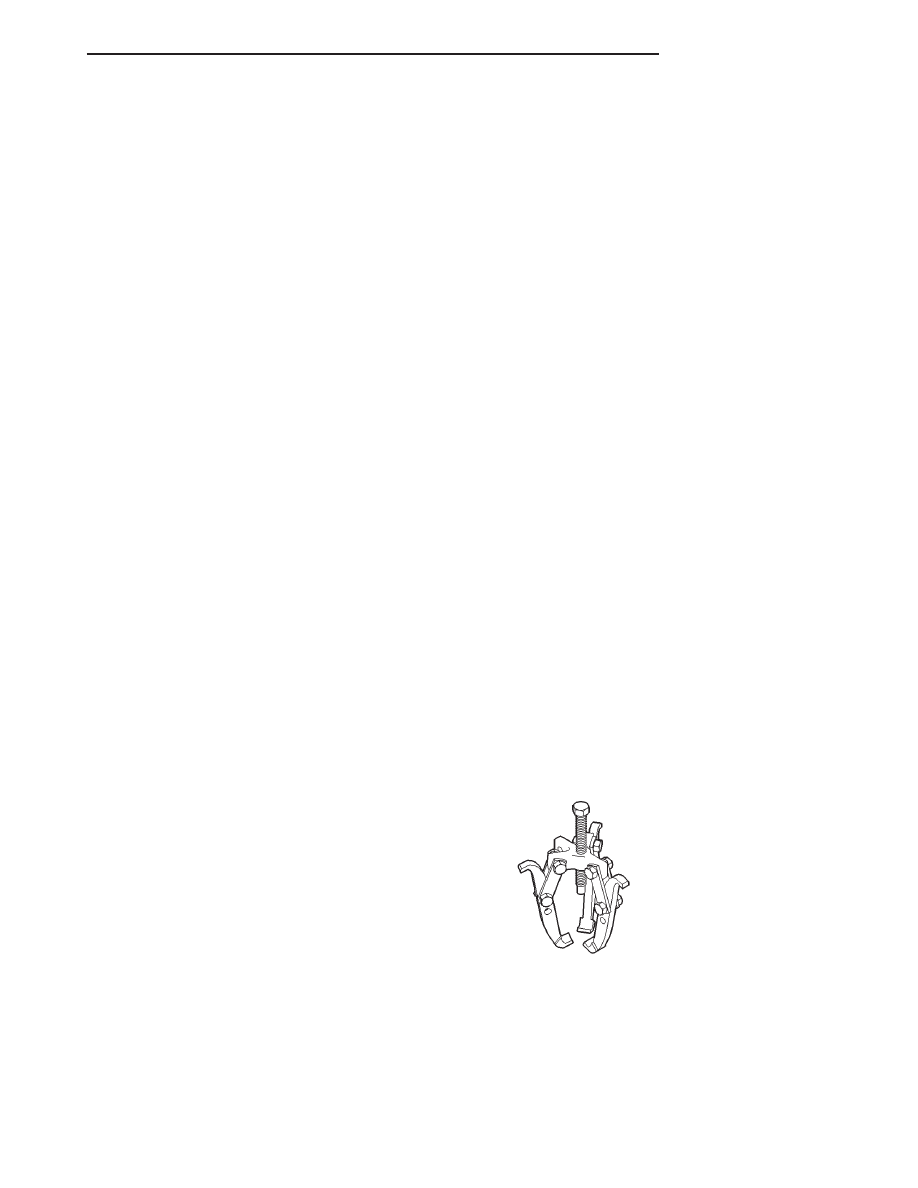

Puller Damper 1023

LH

3.2L ENGINE

9 - 109

SPECIFICATIONS (Continued)

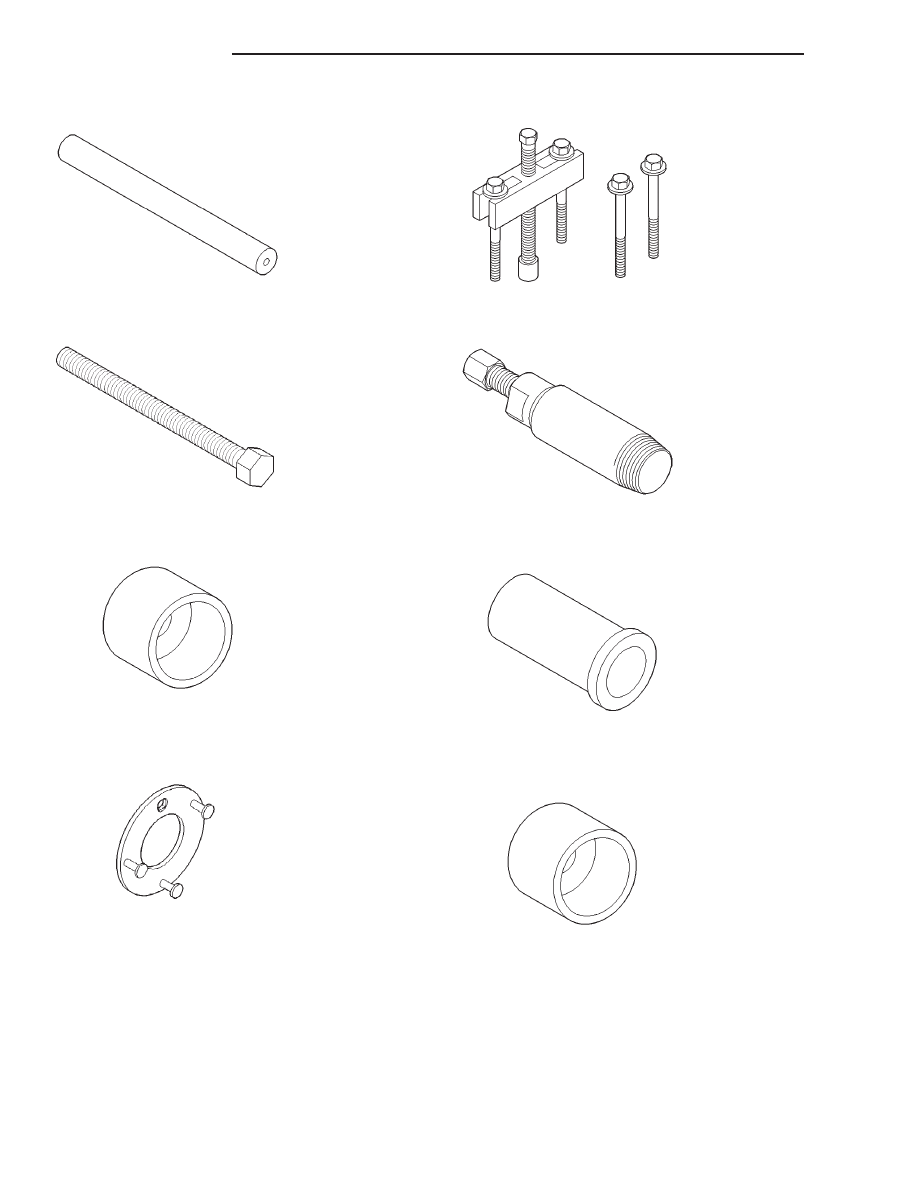

Crankshaft Damper Remover Insert C-4685-C2

Crankshaft Damper Installer Bolt C-4685-C1

Crankshaft Damper Installer 6792-1

Crankshaft Damper Holder 8191

Crankshaft Sprocket Puller L-4407A

Crankshaft Seal Remover 6341A

Crankshaft Seal Installer 6342

Crankshaft Sprocket Installer 6641

9 - 110

3.2L ENGINE

LH

SPECIAL TOOLS (Continued)
