(3) Remove connector locking wedge, if required

(Fig. 18).

(4) Position the connector locking finger away from

the terminal using the proper pick from special tool

kit 6680. Pull on the wire to remove the terminal
from the connector (Fig. 19) (Fig. 20).

(5) Cut the wire 6 inches from the back of the con-

nector.

(6) Remove 1 inch of insulation from the wire on

the harness side.

(7) Select a wire from the terminal repair assem-

bly that best matches the color wire being repaired.

(8) Cut the repair wire to the proper length and

remove 1 inch of insulation.

(9) Place a piece of heat shrink tubing over one

side of the wire. Make sure the tubing will be long
enough to cover and seal the entire repair area.

(10) Spread the strands of the wire apart on each

part of the exposed wires.

(11) Push the two ends of wire together until the

strands of wire are close to the insulation.

(12) Twist the wires together.
(13) Solder the connection together using rosin

core type solder only. Do not use acid core solder.

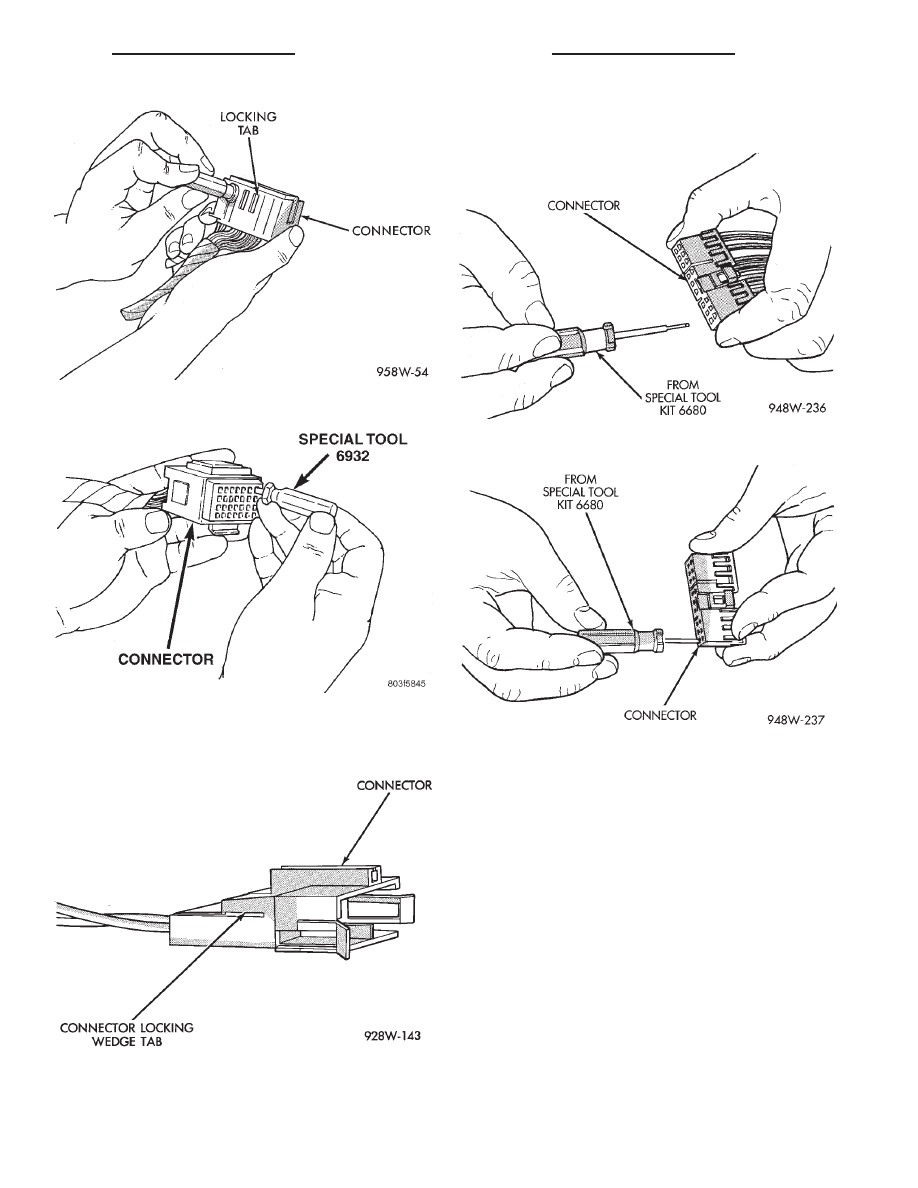

Fig. 16 Augat Connector Repair

Fig. 17 Using Special Tool 6932

Fig. 18 Connector Locking Wedge Tab (Typical)

Fig. 19 Terminal Removal

Fig. 20 Terminal Removal Using Special Tool

300M

8W - 01 GENERAL INFORMATION

8W - 01 - 13

SERVICE PROCEDURES (Continued)

(14) Center the heat shrink tubing over the joint

and heat using a heat gun. Heat the joint until the
tubing is tightly sealed and sealant comes out of both
ends of the tubing.

(15) Insert the repaired wire into the connector.
(16) Install

the

connector

locking

wedge,

if

required, and reconnect the connector to its mating
half/component.

(17) Re-tape the wire harness starting 1-1/2 inches

behind the connector and 2 inches past the repair.

(18) Connect battery, and test all affected systems.

DIODE REPLACEMENT

(1) Disconnect the battery.
(2) Locate the diode in the harness, and remove

the protective covering.

(3) Remove the diode from the harness, pay atten-

tion to the current flow direction (Fig. 21).

(4) Remove the insulation from the wires in the

harness. Only remove enough insulation to solder in
the new diode.

(5) Install the new diode in the harness, making

sure current flow is correct. If necessary refer to the
appropriate wiring diagram for current flow.

(6) Solder the connection together using rosin core

type solder only. Do not use acid core solder.

(7) Tape the diode to the harness using electrical

tape making, sure the diode is completely sealed
from the elements.

(8) Re-connect the battery, and test affected sys-

tems.

SPECIAL TOOLS

WIRING/TERMINAL

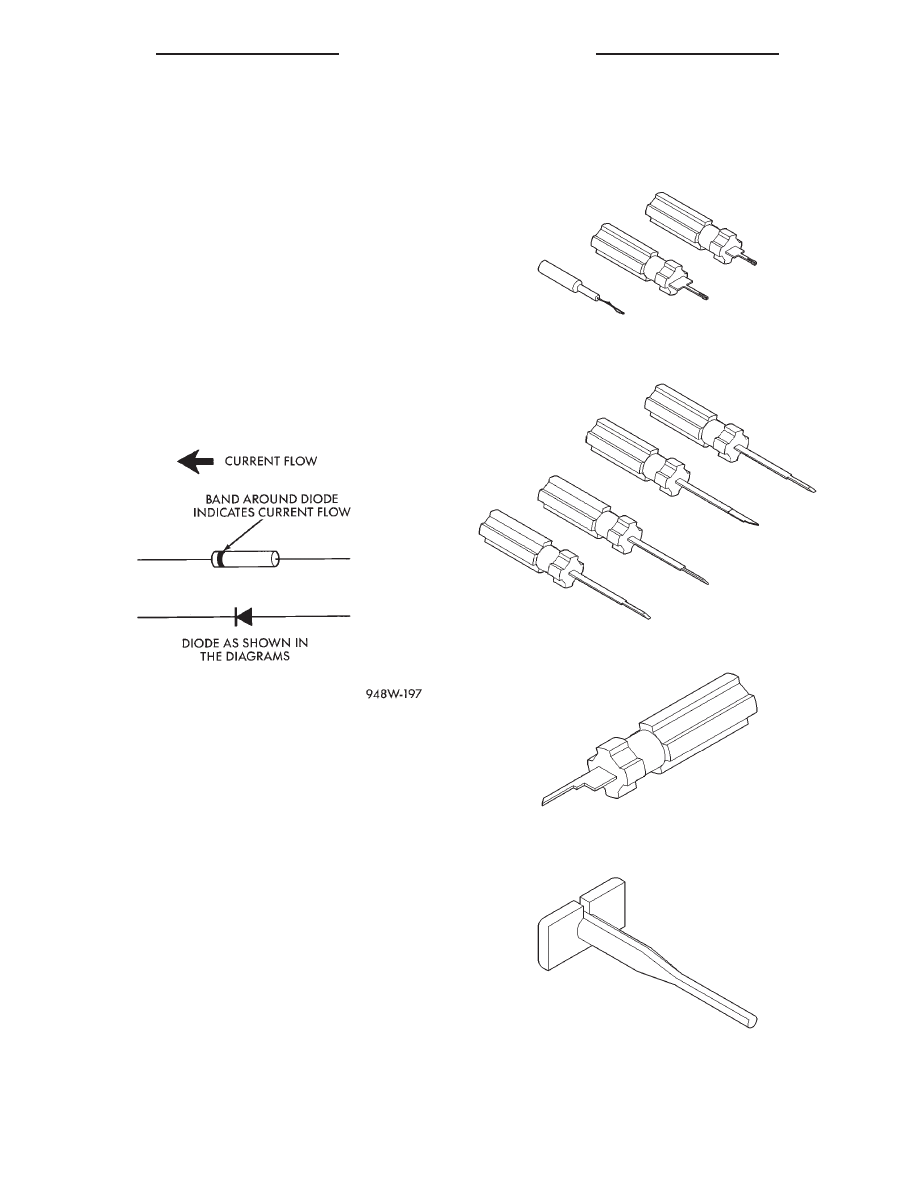

Fig. 21 Diode Identification

Probing Tool Package 6807

Terminal Pick 6680

Terminal Removing Tool 6932

Terminal Removing Tool 6934

8W - 01 - 14

8W - 01 GENERAL INFORMATION

300M

SERVICE PROCEDURES (Continued)

8W-02 COMPONENT INDEX

Component

Page

2-4 Pressure Switch . . . . . . . . . . . . . . . . . . . . 8W-31
2-4 Solenoid . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31
A/C Compressor Clutch . . . . . . . . . . . . . . . . . 8W-42
A/C Compressor Clutch Relay . . . . . . . . . . . . 8W-42
A/C Pressure Transducer . . . . . . . . . . . . . . . . 8W-42
Airbag Control Module . . . . . . . . . . . . . . . . . . 8W-43
Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-43
Ambient Temperature Sensor . . . . . . . . . . 8W-42, 45
Analog Clock . . . . . . . . . . . . . . . . . . . . . . . . . 8W-40
Ash Receiver Lamp . . . . . . . . . . . . . . . . . . . . 8W-44
Automatic Day/Night Mirror . . . . . . . . . . . . . 8W-44
Automatic Shut Down Relay . . . . . . . . . . . . . 8W-30
Automatic Temperature Control Module . . . . 8W-42
Automatic Temperature Control Power

Module . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42

Autostick Switch . . . . . . . . . . . . . . . . . . . . . . 8W-31
Back-Up Lamps . . . . . . . . . . . . . . . . . . . . . . . 8W-51
Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-20
Blend Door Actuator . . . . . . . . . . . . . . . . . . . 8W-42
Blower Motor . . . . . . . . . . . . . . . . . . . . . . . . . 8W-42
Blower Motor Resistor Block . . . . . . . . . . . . . 8W-42
Body Control Module . . . . . . . . . . . . . . . . . . . 8W-45
Brake Pressure Switch . . . . . . . . . . . . . . . . . 8W-40
Camshaft Position Sensor . . . . . . . . . . . . . . . 8W-30
Capacitors . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30
Center High Mounted Stop Lamp . . . . . . . . . 8W-51
Center Instrument Panel Speaker . . . . . . . . . 8W-47
Cigar Lighter . . . . . . . . . . . . . . . . . . . . . . . . . 8W-41
Circuit Breakers . . . . . . . . . . . . . . . . . . . . . . 8W-12
Clockspring . . . . . . . . . . . . . . . . . . . . 8W-33, 41, 43
Coil On Plugs . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30
Combination Flasher . . . . . . . . . . . . . . . . . . . 8W-52
Controller Anti-Lock Brake . . . . . . . . . . . . . . 8W-35
Crankshaft Position Sensor . . . . . . . . . . . . . . 8W-30
Cruise Engaged Lamp . . . . . . . . . . . . . . . . . . 8W-33
Data Link Connector . . . . . . . . . . . . . . . . . . . 8W-30
Daytime Running Lamp Module . . . . . . . . . . 8W-50
Door Ajar Lamp . . . . . . . . . . . . . . . . . . . . . . . 8W-40
Door Ajar Switch/Lock Motors . . . . . . . . . . . . 8W-61
Door Courtesy Lamps . . . . . . . . . . . . . . . . . . 8W-44
Door Cylinder Lock Switches . . . . . . . . . . . . . 8W-39
Door Lock Relay . . . . . . . . . . . . . . . . . . . . . . . 8W-61
Door Unlock Relay . . . . . . . . . . . . . . . . . . . . . 8W-61
Driver Door Unlock Relay . . . . . . . . . . . . . . . 8W-61
Duty Cycle Evap/Purge Solenoid . . . . . . . . . . 8W-30
EGR Solenoid . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30
Engine Coolant Temperature Sensor . . . . . . . 8W-30
Engine Oil Pressure Switch . . . . . . . . . . . . . . 8W-40
Engine Starter Motor . . . . . . . . . . . . . . . . . . . 8W-21
Engine Starter Motor Relay . . . . . . . . . . . . . . 8W-21
Evaporator Temperature Sensor . . . . . . . 8W-42, 45
Fog Lamp Relay . . . . . . . . . . . . . . . . . . . . . . . 8W-50

Component

Page

Fog Lamps . . . . . . . . . . . . . . . . . . . . . . . . 8W-50, 51
Fuel Injectors . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30
Fuel Pump Module . . . . . . . . . . . . . . . . . . . . 8W-30
Fuel Pump Relay . . . . . . . . . . . . . . . . . . . . . . 8W-30
Fuses (JB) . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12
Fuses (PDC) . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-10
Fusible Link . . . . . . . . . . . . . . . . . . . . . . . . . 8W-20
Generator . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-20
Glove Box Lamp . . . . . . . . . . . . . . . . . . . . . . 8W-44
Grounds . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15
Headlamp Dimmer Switch . . . . . . . . . . . . . . . 8W-50
Headlamp Leveling Motor . . . . . . . . . . . . . . . 8W-50
Headlamp Relays . . . . . . . . . . . . . . . . . . . . . . 8W-50
Headlamp Switch . . . . . . . . . . . . . . . . . . . . . . 8W-50
Headlamp Washer Motor . . . . . . . . . . . . . . . . 8W-53
Headlamp Washer Relay . . . . . . . . . . . . . . . . 8W-53
Headlamps . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-50
Heated Oxygen Sensors . . . . . . . . . . . . . . . . . 8W-30
Heated Seat Switch . . . . . . . . . . . . . . . . . . . . 8W-63
Heated Seats . . . . . . . . . . . . . . . . . . . . . . . . . 8W-63
Horn Relay . . . . . . . . . . . . . . . . . . . . . 8W-12, 39, 41
Horn Switches . . . . . . . . . . . . . . . . . . . . . 8W-41, 45
Horns . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-39, 41
Idle Air Control Motor . . . . . . . . . . . . . . . . . . 8W-30
Ignition Switch . . . . . . . . . . . . . . . . . . . . . . . 8W-10
Instrument Cluster . . . . . . . . . . . . . . . . . . . . 8W-40
Intake Air Temperature Sensor . . . . . . . . . . . 8W-30
Intake Air Temperature/Manifold Absolute

Pressure Sensor . . . . . . . . . . . . . . . . . . . . . 8W-30

Joint Connector . . . . . . . . . . . . . . . . . . . . . . . 8W-10
Junction Block . . . . . . . . . . . . . . . . . . . . . . . . 8W-12
Key-In Switch . . . . . . . . . . . . . . . . . . . . . . . . 8W-39
Knock Sensor . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30
License Lamps . . . . . . . . . . . . . . . . . . . . . . . . 8W-51
Low Washer Fluid Lamp . . . . . . . . . . . . . . . . 8W-40
Low/Reverse Pressure Switch . . . . . . . . . . . . 8W-31
Low/Reverse Solenoid . . . . . . . . . . . . . . . . . . 8W-31
Manifold Absolute Pressure Sensor . . . . . . . . 8W-30
Manifold Tuning Valve Solenoid . . . . . . . . . . . 8W-30
Manual Temperature Control Module . . . . . . 8W-42
Memory Heated Seat/Mirror Module . . . . 8W-62, 63
Memory Set Switch . . . . . . . . . . . . . . . . . . . . 8W-62
Mode Door Actuator . . . . . . . . . . . . . . . . . . . . 8W-42
Output Shaft Speed Sensor . . . . . . . . . . . . . . 8W-31
Overdrive Pressure Switch . . . . . . . . . . . . . . 8W-31
Overdrive Solenoid . . . . . . . . . . . . . . . . . . . . . 8W-31
Overhead Map/Courtesy Lamps . . . . . . . . . . . 8W-44
Overhead Travel Information System . . . . . . 8W-49
Park Brake Switch . . . . . . . . . . . . . . . . . . . . . 8W-40
Park Lamp Relay . . . . . . . . . . . . . . . . . . . 8W-12, 50
Position Lamps . . . . . . . . . . . . . . . . . . . . . . . 8W-50
Power Amplifier . . . . . . . . . . . . . . . . . . . . . . . 8W-47

300M

8W - 02 COMPONENT INDEX

8W - 02 - 1

Component

Page

Power Distribution Center . . . . . . . . . . . . . . . 8W-10
Power Door Lock Switches . . . . . . . . . . . . . . . 8W-61
Power Mirror Switches . . . . . . . . . . . . . . . . . 8W-62
Power Mirrors . . . . . . . . . . . . . . . . . . . . . . . . 8W-62
Power Seat Motor Position Sensors . . . . . . . . 8W-63
Power Seat Motors . . . . . . . . . . . . . . . . . . . . . 8W-63
Power Seat Switches . . . . . . . . . . . . . . . . . . . 8W-63
Power Steering Pressure Switch . . . . . . . . . . 8W-30
Power Window Motors . . . . . . . . . . . . . . . . . . 8W-60
Power Window Switches . . . . . . . . . . . . . . . . 8W-60
Powertrain Control Module . . . . . . . . . . . . . . 8W-30
PRNDL Illumination . . . . . . . . . . . . . . . . . . . 8W-44
Radiator Fan Motor Assembly . . . . . . . . . . . . 8W-42
Radiator Fan Relays . . . . . . . . . . . . . . . . . . . 8W-42
Radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-47
Reading/Courtesy Lamp Switches . . . . . . . . . 8W-44
Reading/Courtesy Lamps . . . . . . . . . . . . . . . . 8W-44
Rear Fog Lamp Relay . . . . . . . . . . . . . . . 8W-10, 51
Rear Window Defogger Relay . . . . . . . . . . . . . 8W-48
Rear Window Defogger/Antenna . . . . . . . 8W-47, 48
Rear Window Defogger/Antenna Module . . . . 8W-48
Rear Window Defogger/Heated Mirror Fuse . 8W-62
Recirculation Door Actuator . . . . . . . . . . . . . . 8W-42
Remote Jump Post . . . . . . . . . . . . . . . . . . . . . 8W-10
Remote Keyless Entry Module . . . . . . . . . . . . 8W-45
Seat Belt Switch . . . . . . . . . . . . . . . . . . . . . . 8W-40
Sentry Key Immobilizer Module . . . . . . . . . . 8W-39
Short Runner Valve . . . . . . . . . . . . . . . . . . . . 8W-30
Side Repeaters . . . . . . . . . . . . . . . . . . . . . 8W-50, 52
Spare Relay . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-12
Speakers . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-47
Speed Proportional Steering Solenoid . . . . . . 8W-65
Splice Information . . . . . . . . . . . . . . . . . . . . . 8W-70
Stop Lamp Switch . . . . . . . . . . . . . . . . . . . . . 8W-33
Sun Sensor/VTSS Set LED . . . . . . . . . . . . . . 8W-39
Sunroof Control Module . . . . . . . . . . . . . . . . . 8W-64

Component

Page

Sunroof Limit Switch . . . . . . . . . . . . . . . . . . . 8W-64
Sunroof Motor . . . . . . . . . . . . . . . . . . . . . . . . 8W-64
Sunroof Switch . . . . . . . . . . . . . . . . . . . . . . . . 8W-64
Tail Lamps . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-51
Tail/Stop Lamps . . . . . . . . . . . . . . . . . . . . . . . 8W-51
Throttle Position Sensor . . . . . . . . . . . . . . . . 8W-30
Traction Control Active Lamp . . . . . . . . . . . . 8W-40
Traction Control Switch . . . . . . . . . . . . . . . . . 8W-40
Traction Control Warning Lamp . . . . . . . . . . 8W-40
Transmission . . . . . . . . . . . . . . . . . . . . . . . . . 8W-15
Transmission Control Module . . . . . . . . . . . . 8W-31
Transmission Control Relay . . . . . . . . . . . . . . 8W-31
Transmission Range Sensor . . . . . . . . . . . . . . 8W-31
Transmission Solenoid/Pressure Switch

Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-31

Trunk Ajar Lamp . . . . . . . . . . . . . . . . . . . . . . 8W-40
Trunk Knock Out Switch . . . . . . . . . . . . . . . . 8W-39
Trunk Lamp . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-44
Trunk Release Solenoid/Ajar Switch . . . . . . . 8W-61
Trunk Release Switch . . . . . . . . . . . . . . . . . . 8W-61
Turbine Speed Sensor . . . . . . . . . . . . . . . . . . 8W-31
Turn Signal Lamps . . . . . . . . . . . . . . . . . . . . 8W-52
Turn Signal/Hazard Warning Switch . . . . . . . 8W-52
Underdrive Solenoid . . . . . . . . . . . . . . . . . . . 8W-31
Vehicle Speed Control Servo . . . . . . . . . . . . . 8W-33
Vehicle Speed Control/Horn Switch . . 8W-30, 33, 41
Vertical Motor Position Sensor . . . . . . . . . . . . 8W-63
Visor/Vanity Lamps . . . . . . . . . . . . . . . . . . . . 8W-44
Warning Lamps . . . . . . . . . . . . . . . . . . . . . . . 8W-40
Washer Fluid Level Sensor . . . . . . . . . . . . . . 8W-53
Wheel Speed Sensors . . . . . . . . . . . . . . . . . . . 8W-35
Windshield Washer Pump Motor . . . . . . . . . . 8W-53
Windshield Wiper Motor . . . . . . . . . . . . . . . . 8W-53
Wiper Relays . . . . . . . . . . . . . . . . . . . . . . . . . 8W-53
Wiper Switch . . . . . . . . . . . . . . . . . . . . . . . . . 8W-53

8W - 02 - 2

8W - 02 COMPONENT INDEX

300M
