2 - 6

SUSPENSION

300M

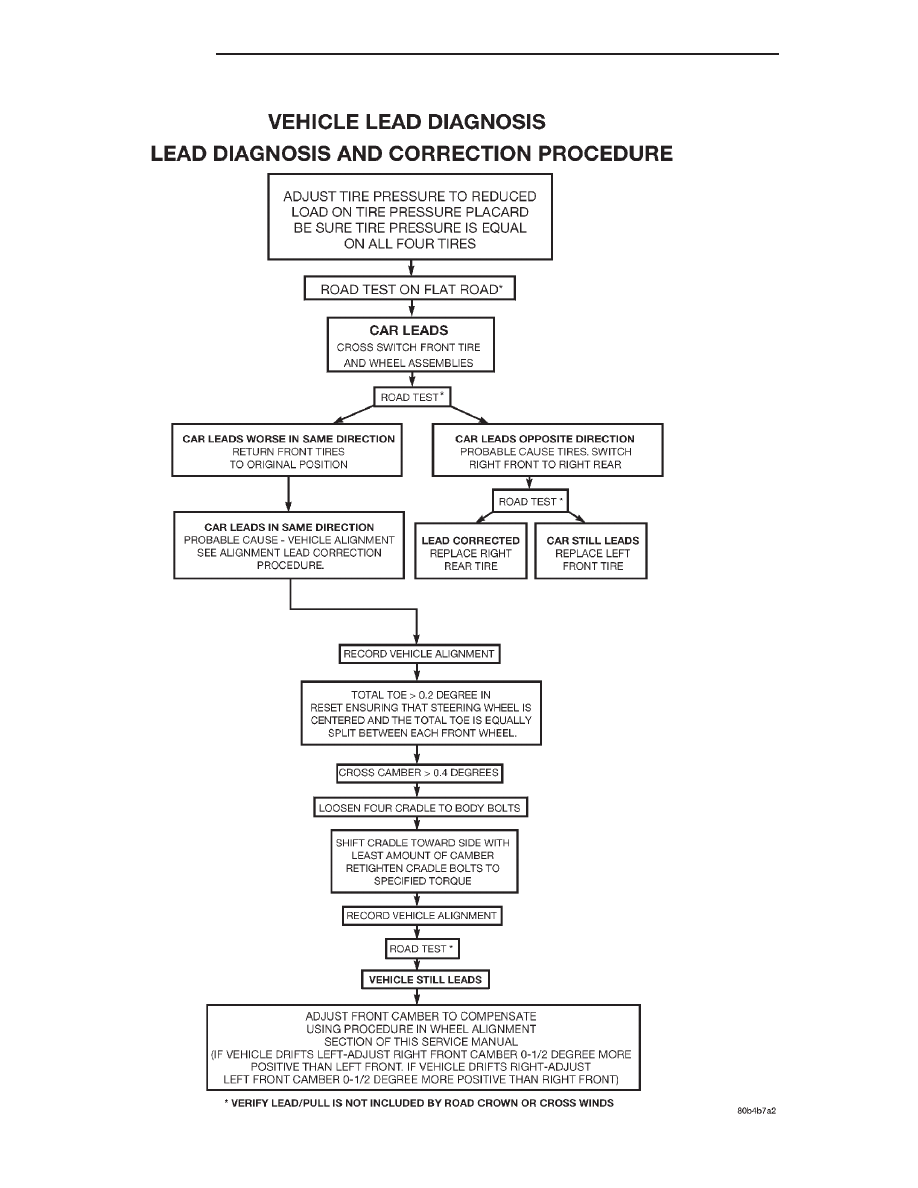

DIAGNOSIS AND TESTING (Continued)

SERVICE PROCEDURES

CURB HEIGHT MEASUREMENT

The wheel alignment is to be checked and all align-

ment adjustments made with the vehicle at its
required curb height specification.

Vehicle height is to be checked with the vehicle on

a flat, level surface, preferably a vehicle alignment
rack. The tires are to be inflated to the recommended
pressure. All tires are to be the same size as stan-
dard equipment. Vehicle height is checked with the
fuel tank full of fuel, and no passenger or luggage
compartment load.

Vehicle height is not adjustable. If measurement is

not within specifications, inspect vehicle for bent or
weak suspension components. Compare parts tag on
suspect coil spring(s) to parts book and vehicle sales
code, checking for a match. Once removed from vehi-
cle, compare coil spring height to a correct new or
known good coil spring. The heights should vary if
the suspect spring is weak.

(1) Measure from the inboard edge of the wheel

opening fender lip directly above the wheel center
(spindle), to the floor or alignment rack surface.

(2) When measuring, maximum left-to-right differ-

ential is not to exceed 20 mm (0.79 in.).

(3) Compare measurements to specifications listed

in the following chart.

WHEEL ALIGNMENT CHECK AND ADJUSTMENT
PROCEDURE

(1) Position the vehicle on an alignment rack.
(2) Perform a pre-wheel alignment inspection.
(3) Install all required alignment equipment on

the vehicle, per the alignment equipment manufac-
turer’s instructions.

NOTE: Prior to reading the vehicle’s alignment
readouts, the front and rear of vehicle should be
jounced. Induce jounce (rear first, then front) by
grasping the center of the bumper and jouncing
each end of vehicle an equal number of times. The
bumper should always be released when vehicle is
at the bottom of the jounce cycle.

(4) Read the vehicle’s current front and rear align-

ment settings. Compare the vehicle’s current align-
ment settings to the vehicle specifications for camber,
caster and toe-in. See Alignment Specifications in
this group of the service manual for the required
specifications.

(5) If the rear alignment is out of specification,

adjust it first, before proceeding to the front. Rear
camber and caster are not adjustable. If rear camber
is out of specification, check for damaged or bent rear
suspension components.

REAR WHEEL TOE ADJUSTMENT

(1) Loosen lateral link, adjustment link jam nuts

(Fig. 2). Rotate adjustment links as required to set
rear wheel Toe to specifications. Do not exceed the
maximum length dimensions of the lateral links
shown in (Fig. 3). Both dimensions must be
checked to ensure they do not exceed maxi-
mums allowed.

CAUTION:

When setting rear toe-in on vehicle, the

maximum lengths of the adjustable lateral link at
the locations shown in (Fig. 3) must not be
exceeded. If these maximum lengths are exceeded,
inadequate retention of adjustment link to the inner
and outer link may result. Ensure that the adjust-
ment sleeve jam nuts are torqued to the required
specifications when the Toe setting procedure is
completed.

CURB HEIGHT SPECIFICATIONS

VEHICLE

FRONT

REAR

CONCORDE/LHS/300M

739 mm

6

20 mm

754 mm

6

20 mm

29.09 in.

6

0.79 in.

29.68 in.

6

0.79 in.

INTREPID

729 mm

6

20 mm

735 mm

6

20 mm

28.70 in.

6

0.79 in.

28.93 in.

6

0.79 in.

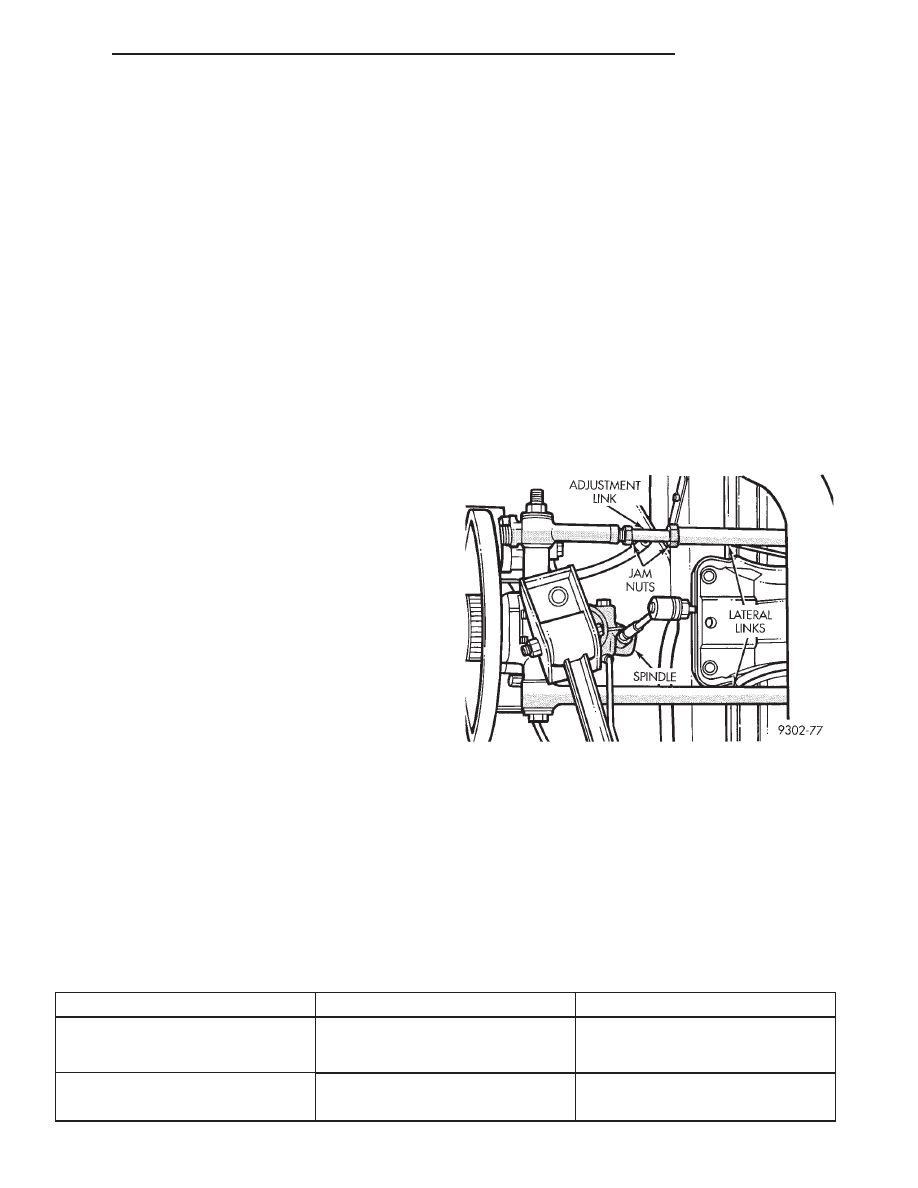

Fig. 2 Rear Wheel Toe Adjustment

300M

SUSPENSION

2 - 7

(2) Tighten lateral link, adjustment link lock-nuts

to 88 N·m (65 ft. lbs.) torque.

(3) Proceed to set the front wheel alignment. If

front camber and caster readings are within required
specifications, proceed to Front Wheel Toe Adjust-
ment. If not, refer to the following procedure to cor-
rect camber.

CAMBER AND CASTER

Front wheel Camber and Caster settings on this

vehicle are determined at the time the vehicle is
designed. This is done by determining the precise
mounting location of the vehicle’s suspension compo-
nents throughout the design and assembly processes
of the vehicle. This is called a Net-Build vehicle and
results in no normal requirement for adjustment of
the Camber and Caster after a vehicle is built, or
when servicing the suspension components. Thus,
Camber and Caster are not normally considered an
adjustable specification when performing an align-
ment on this vehicle. Though Camber and Caster are
not adjustable, they should be checked during the
alignment procedure to ensure they meet the manu-
facturers specifications.

If camber and caster do not meet required specifi-

cations, the vehicles suspension components should
be inspected for any signs of damage or bending.
This inspection must be done before perform-
ing the camber setting procedure.

If a vehicle has a drift or lead condition, and it is

determined that the drift or lead is not caused by
road conditions, the front camber can be adjusted
using the following camber adjustment procedure.

CAUTION:

Do not attempt to adjust the vehicles

Caster or Camber by heating, bending or by per-
forming any other modification to the vehicle’s front
suspension components.

FRONT CAMBER ADJUSTMENT PROCEDURE

There are camber adjustment bolts and nuts avail-

able to allow front suspension camber adjustment in
the event the vehicle pulls even though the camber is

within specifications. This procedure involves replac-
ing the original strut clevis to knuckle attachment
bolts with special undersized bolts.

(1) Raise the front of vehicle by the frame until

the tires are not supporting the weight of the vehicle.

(2) Remove the tire and wheel assembly from the

location on the vehicle requiring camber adjustment.

CAUTION: When removing the strut to knuckle
bolts from the strut clevis bracket, do not allow
knuckle to pull away, putting a strain on the brake
flex hose.

CAUTION: The bolts attaching the strut to the
steering knuckle are serrated in the area where they
go through the steering knuckle and strut. When
removing, do not turn the bolts in the steering
knuckle. If bolts are turned in the steering knuckle,
damage to the steering knuckle will result.

(3) Remove the nuts from the bolts attaching the

strut to the knuckle (Fig. 4). Tap the bolts out of the
knuckle.

(4) Loosely install the camber adjustment bolts

and nuts attaching the strut to the steering knuckle.
The bolts should be installed so the nuts are towards
the front of the vehicle.

(5) Install the tire and wheel assembly.
(6) If necessary, repeat steps 2 through 5 to the

other side of the vehicle.

(7) Lower the vehicle.
(8) Jounce the front and rear of vehicle.
(9) Adjust the front camber to the preferred set-

ting by pushing in or pulling outward on the top of
the wheel and tire as required. When camber is cor-
rect, tighten the upper and lower strut to knuckle
camber adjustment bolts to a torque of 170 N·m (125
ft. lbs.).

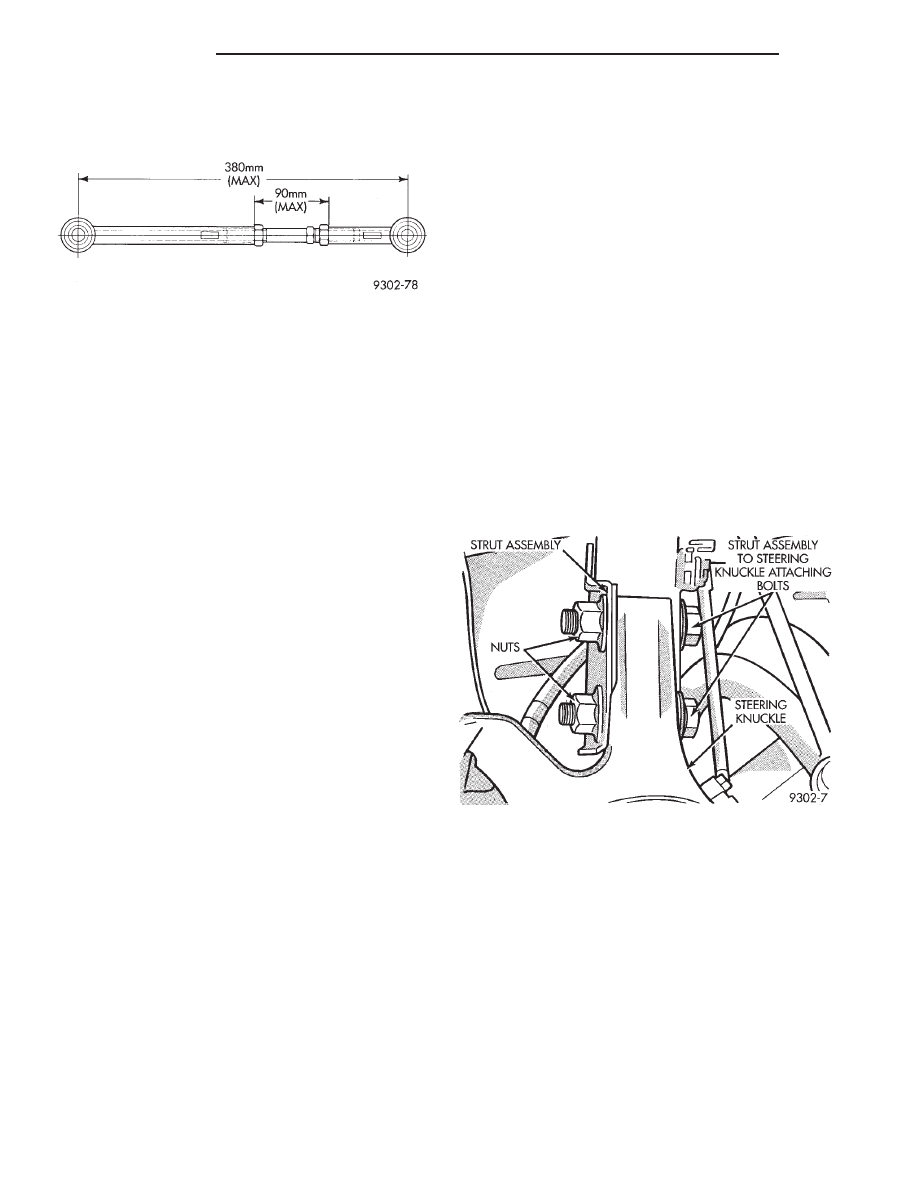

Fig. 3 Lateral Link Maximum Length Dimensions

Fig. 4 Strut To Steering Knuckle Attaching Bolts

2 - 8

SUSPENSION

300M

SERVICE PROCEDURES (Continued)

(10) Proceed to Front Wheel Toe Adjustment in

this section and adjust front wheel toe as necessary.

FRONT WHEEL TOE ADJUSTMENT

(1) Center steering wheel and hold it in place

using a steering wheel clamp.

(2) Loosen the tie rod adjustment pinch bolt.

Rotate the adjustment sleeve to align toe to specifi-
cations (Fig. 5).

CAUTION: When setting toe on vehicle, the maxi-
mum dimension of exposed threads allowed on
inner and outer tie rod cannot exceed the distance
shown

(Fig.

6).

If

the

maximum

distance

is

exceeded, inadequate retention of either inner or
outer tie rod may result. Ensure that adjustment
pinch bolt is torqued to required specification when
Toe setting procedure is completed.

CAUTION:

When torquing adjustment pinch bolt,

the following procedure must be followed to ensure
adequate retention of the adjustment sleeve. Not

following this procedure, could result in the Toe
Setting Adjustment changing and/or loosening of
the inner or outer tie rod ends.

NOTE: Use an appropriate tool on neck area of
outer tie rod to maintain the correct perpendicular
orientation of the tie rod end stud within the tie rod
end.

(3) After completion of toe adjustment procedure,

tighten tie rod pinch bolt (Fig. 6) to a torque of 34
N·m (25 ft. lbs.).

(4) Road test the vehicle after the initial wheel

alignment has been performed. If vehicle still drifts
or leads, repeat the front wheel alignment procedure
and adjust the camber to bias the cross camber set-
ting opposite of the direction in which the vehicle has
the tendency to lead. For example, if the vehicle
leads left, compensate by setting left front camber to
0.0° and right front camber up to +0.6°, allowing
both sides to remain within camber specifications.
The cross camber is still at 0.6° which is within the
allowed alignment specification.

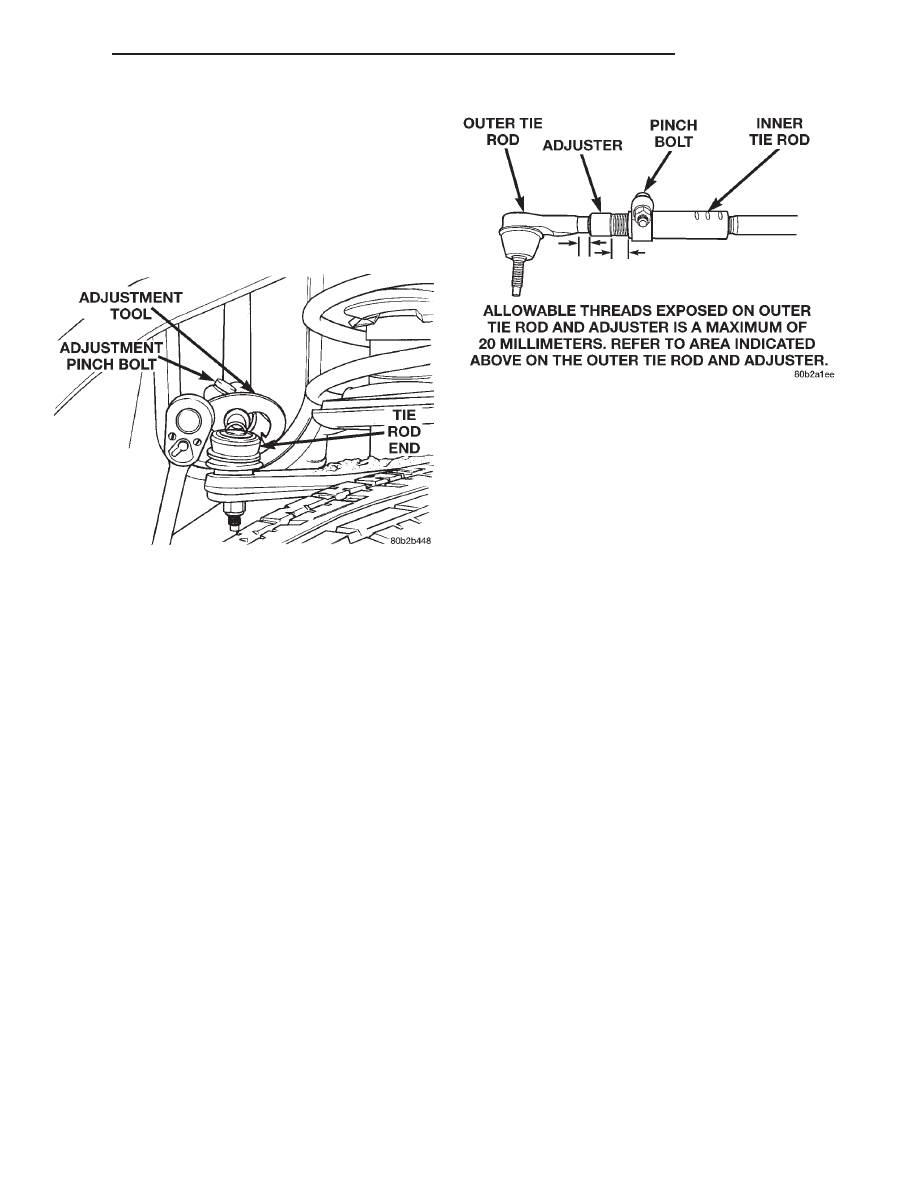

Fig. 5 Front Wheel Toe Adjustment Location

Fig. 6 Tie Rod Thread Engagement Requirements
