INSTALLATION

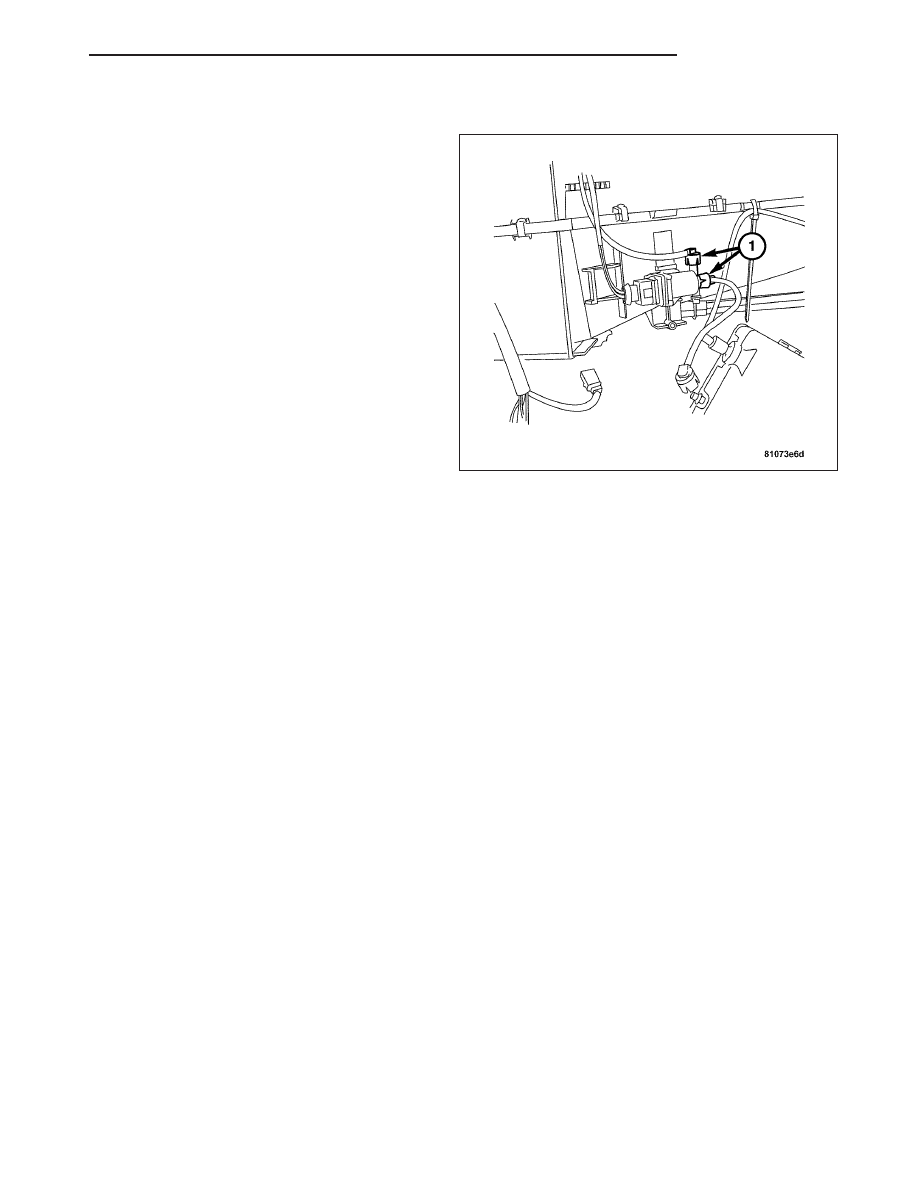

1. Install the recirculation switchover valve.

2. Connect the recirculation switchover valve harness

connector to the recirculation switchover valve.

3. Connect the vacuum lines (1) to the recirculation

switchover valve.

4. Install the glove compartment. (Refer to 23 -

BODY/INSTRUMENT

PANEL/GLOVE

BOX

-

INSTALLATION).

ZH

CONTROLS

24 - 91

DISTRIBUTION

TABLE OF CONTENTS

page

page

BLOWER MOTOR

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 92

REMOVAL - RHD

. . . . . . . . . . . . . . . . . . . . . . 94

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 96

INSTALLATION - RHD

. . . . . . . . . . . . . . . . . . 98

HVAC HOUSING

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . 100

REMOVAL - RHD

. . . . . . . . . . . . . . . . . . . . . 107

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 112

INSTALLATION - RHD

. . . . . . . . . . . . . . . . . 118

AIR OUTLETS

REMOVAL

SIDE AIR NOZZLE

. . . . . . . . . . . . . . . . . . . . 122

REMOVAL - CENTER AIR NOZZLE

. . . . . . . 122

INSTALLATION

SIDE AIR NOZZLE

. . . . . . . . . . . . . . . . . . . . 123

INSTALLATION - CENTER AIR NOZZLE

. . . . 123

DEFROSTER DUCTS

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 124

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 124

FLOOR DISTRIBUTION DUCTS

REMOVAL - FOOTWELL AIR OUTLET COVER

. 125

INSTALLATION - FOOTWELL AIR OUTLET

COVER

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 126

BLOWER MOTOR

REMOVAL

REMOVAL

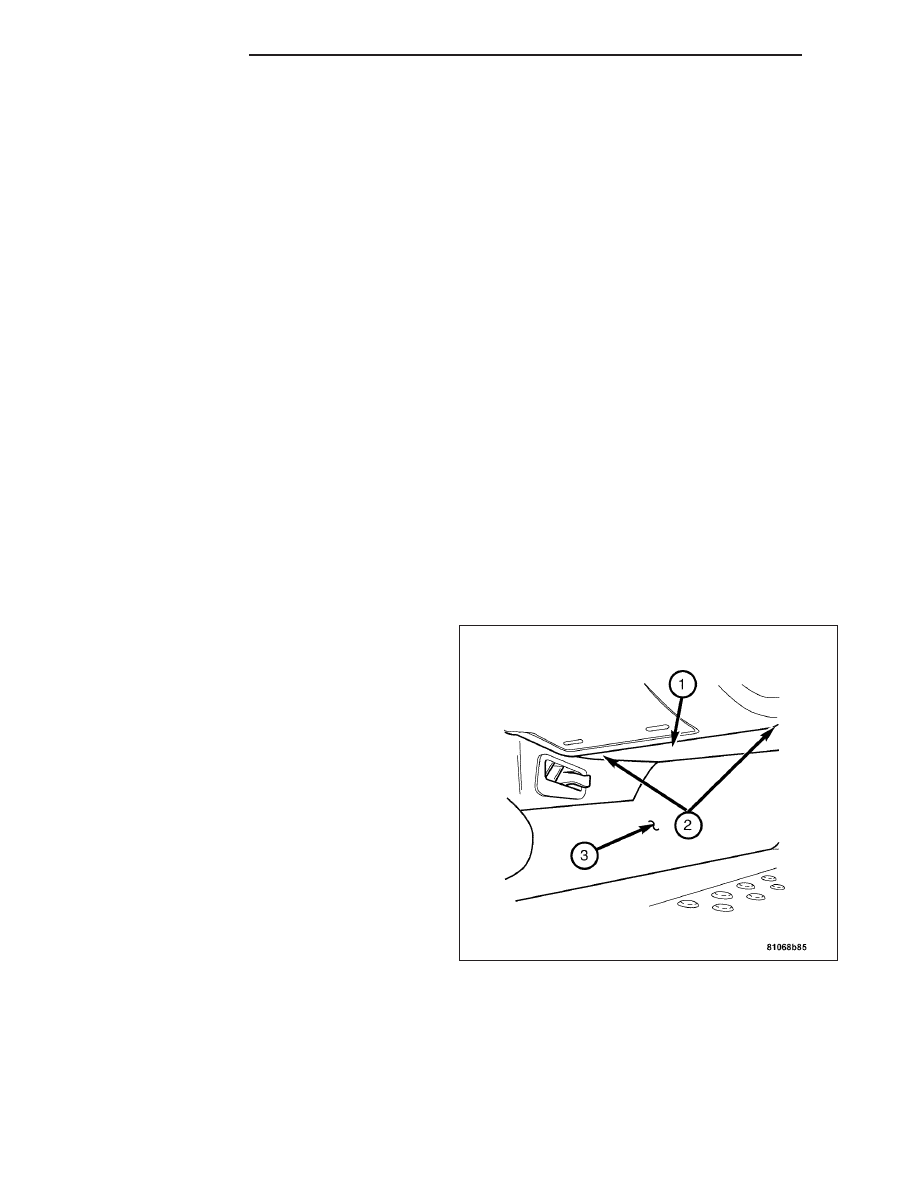

1. Remove the lower instrument panel cover (2) from

the instrument panel (1).(Refer to 23 - BODY/IN-
STRUMENT

PANEL/INSTRUMENT

PANEL

ASSEMBLY - REMOVAL).

24 - 92

DISTRIBUTION

ZH

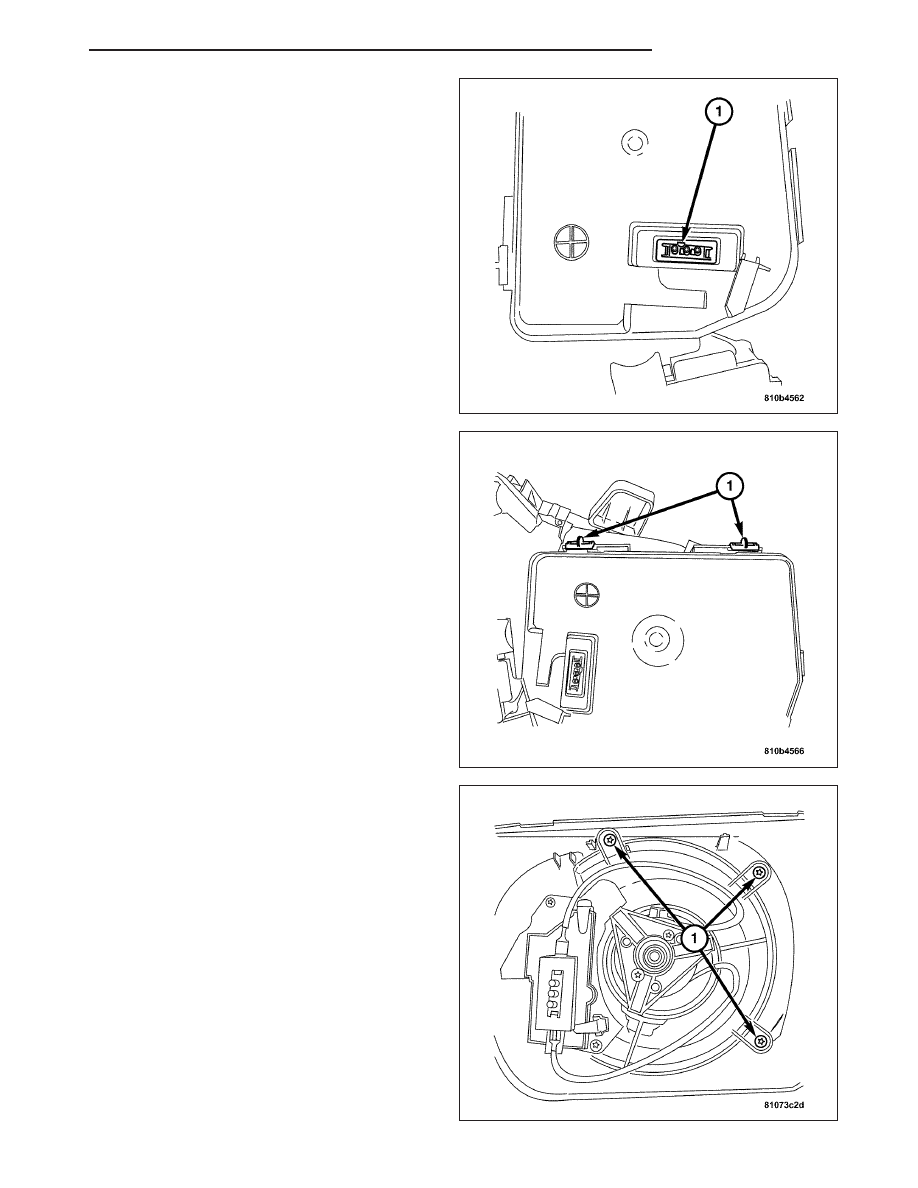

2. Disconnect the blower motor electrical connector

(1) from the relief in the blower motor door.

3. Slide the blower motor door catch mounts (1) to

the sides.

4. Swing the blower motor door down.

5. Remove the screws (1) attaching the blower motor

to the heater housing.

6. Remove the blower motor and squirrel cage as an

assembly.

ZH

DISTRIBUTION

24 - 93

REMOVAL - RHD

1. Disconnect the negative battery cable.

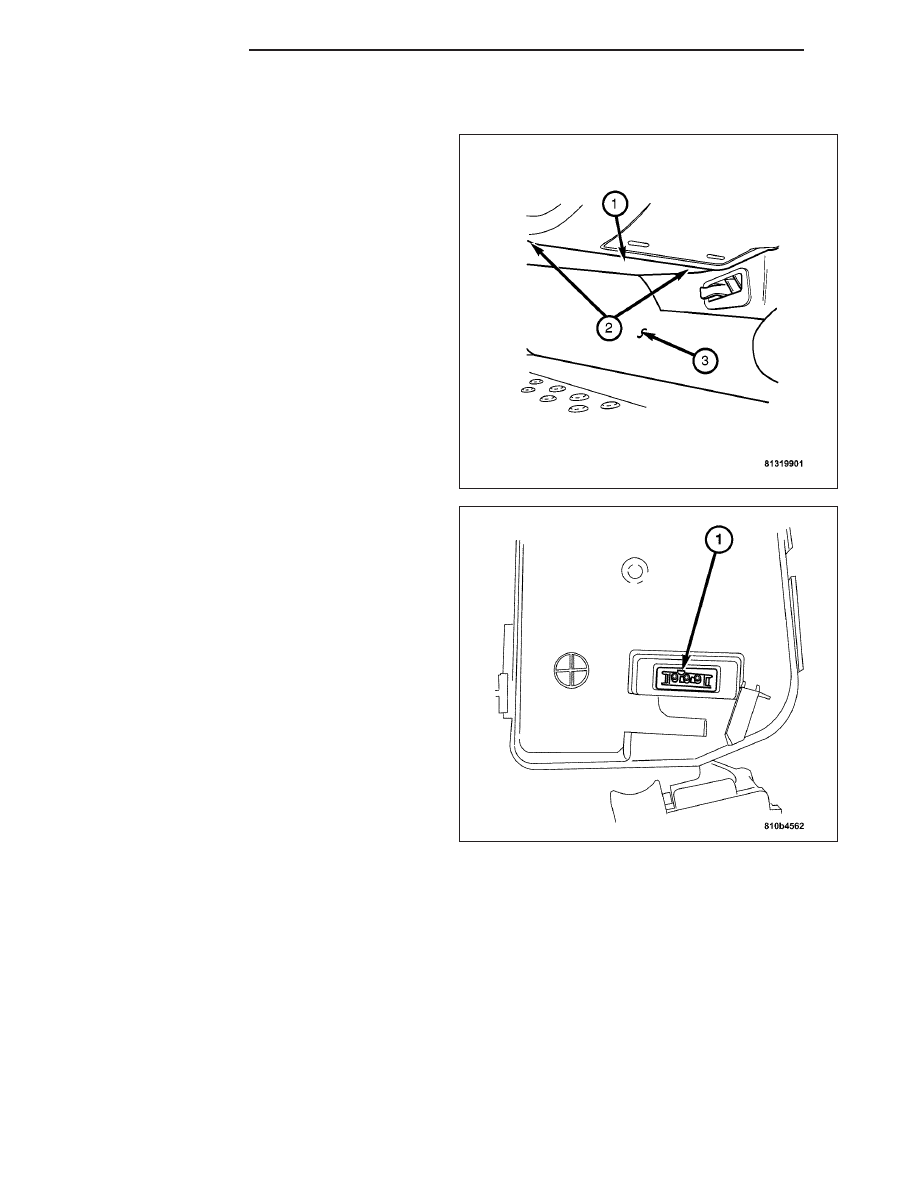

2. Remove the left lower instrument panel cover (2)

from the instrument panel (1).

3. Disconnect the blower motor harness connector (1)

from the relief in the blower motor door.

24 - 94

DISTRIBUTION

ZH
