9650 TONNEAU COVER CYLINDER TRAVEL SENSOR +/- CIRCUIT OPEN/SHORT TO
GROUND (CONTINUED)

•

When Monitored: Continuous with the ignition on.

•

Set Condition: When the Power Top Control Module senses a open or a short to ground on the Ton-
neau Cover Cylinder Travel Sensor +/- circuit.

Possible Causes

TONNEAU COVER TRAVEL SENSOR

POWER TOP CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

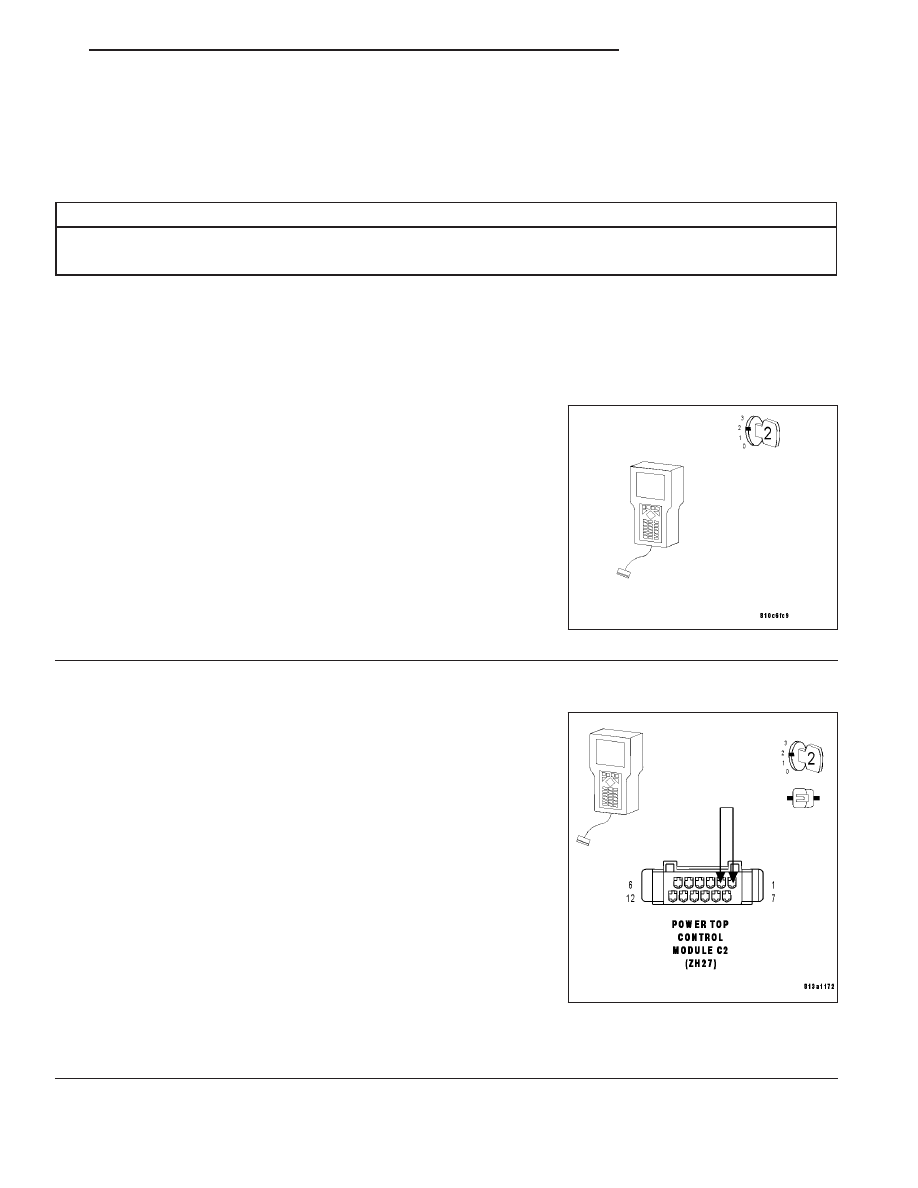

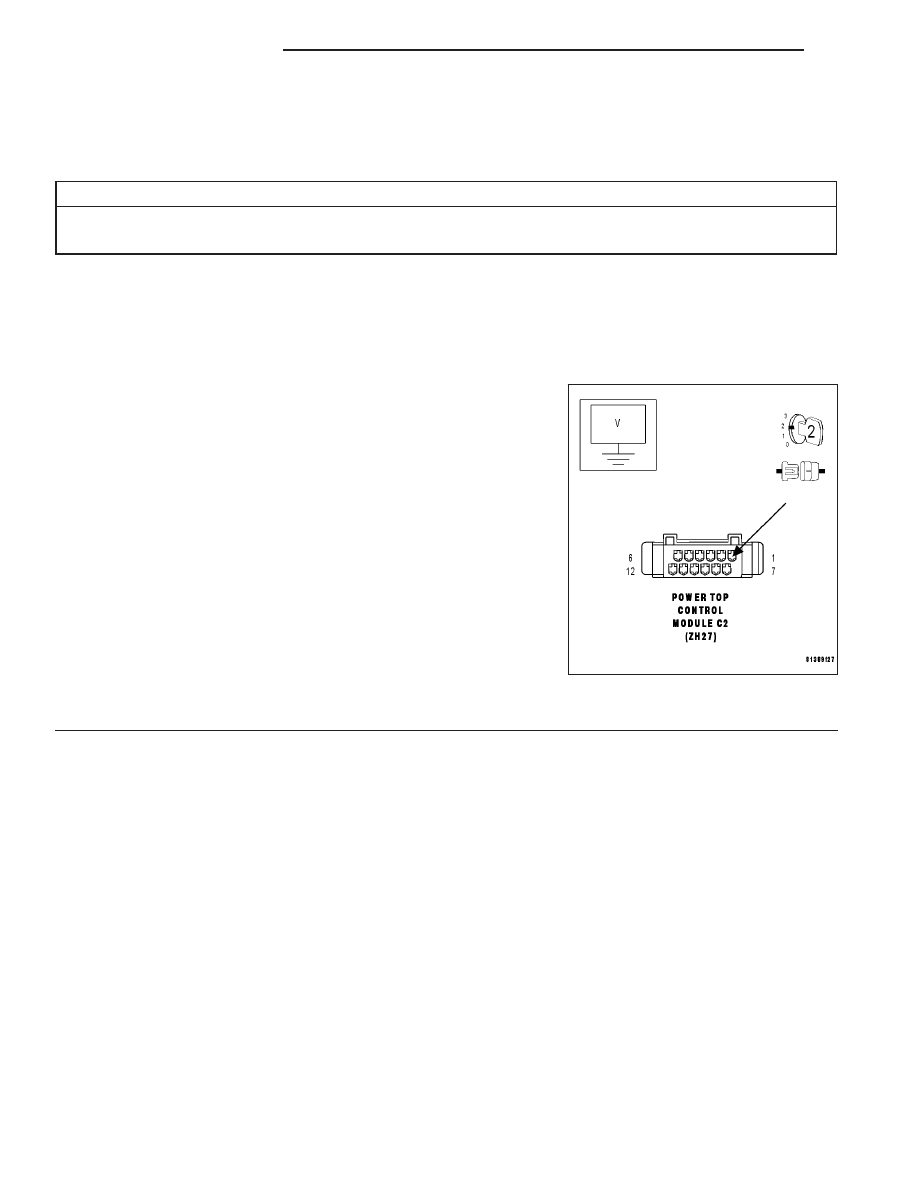

Diagnostic Test

1.

Monitor the Tonneau Cover Cylinder Travel Sensor

Turn the ignition on.

The Convertible Top must be up and locked.

With the DRB III

T

, select Sensors Display and monitor the TON CVR

TRVL SEN ROD.

Does the DRB III

T

display TON CVR TRL SEN ROD between

70–85 Counts?

Yes

>> Go To 3

No

>> Go To 2

2.

Power Top Control Module

Turn the ignition off.

Disconnect the Power Top Control Module C2 harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

With the DRB III

T

, select Sensor Display and monitor the TON CVR

TRL SEN ROD.

With a fused jumper wire, momentarily connect the jumper between
the Tonneau Cover Cylinder Travel Sensor (+) circuit and the (-) circuit
at the PTCM.

With the jumper wire connected, does the DRB III

T

, display,

TON CVR TRL SEN ROD above 100 Counts?

Yes

>> Replace the Tonneau Cover Cylinder Travel Sensor.

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

No

>> Replace the Power Top Control Module.(Refer to 8 -

ELECTRICAL/ELECTRONIC CONTROL MODULES/POWER TOP CONTROL MODULE - REMOVAL).

Perform POWER TOP CONTROL MODULE VERIFICATION TEST.

ZH

CONVERTIBLE TOP

23 - 95

9650 TONNEAU COVER CYLINDER TRAVEL SENSOR +/- CIRCUIT OPEN/SHORT TO
GROUND (CONTINUED)

3.

INTERMITTENT WIRING AND CONNECTORS

The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for a possible
intermittent condition.

Note: Check connectors — Clean/repair as necessary. Poor pin to terminal connections can set DTCs.

Note: Check for any Technical Service Bulletins that may apply.
Using the wiring diagram/schematic as a guide, inspect the wiring and connectors specific to this DTC. Wiggle the
wires while checking for shorts and open circuits.

Were there any problems found?

Yes

>> Repair as necessary.

Perform POWER TOP CONTROL MODULE VERIFICATION TEST.

No

>> The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for

a possible intermittent condition.

23 - 96

CONVERTIBLE TOP

ZH

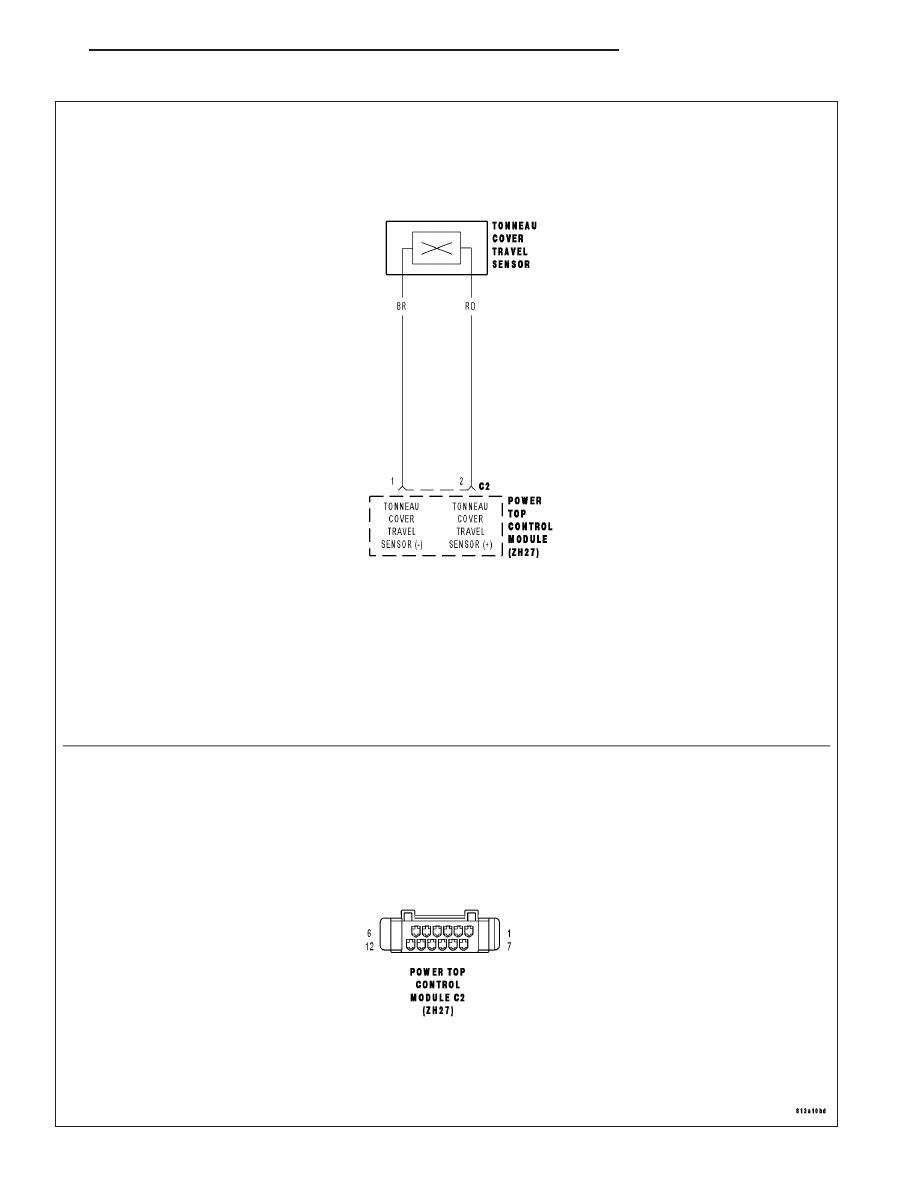

9651 TONNEAU COVER CYLINDER TRAVEL SENSOR (-) CIRCUIT SHORT TO B(+)

ZH

CONVERTIBLE TOP

23 - 97

9651 TONNEAU COVER CYLINDER TRAVEL SENSOR (-) CIRCUIT SHORT TO B(+) (CONTINUED)

•

When Monitored: Continuous with the ignition on.

•

Set Condition: When the Power Top Control Module senses a short to B(+) on the Tonneau Cover Cyl-
inder Travel Sensor (-) circuit.

Possible Causes

TRAVEL SENSOR (-) CIRCUIT SHORT TO B(+)

POWER TOP CONTROL MODULE

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

Tonneau Cover Cylinder Travel Sensor (-) Short to B(+)

Turn the ignition off.

Disconnect the Power Top Control Module C2 harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Tonneau Cover Cylinder Travel Sensor (-)
circuit at the Power Top Control Module C2 harness connector.

Is the voltage above 1.0 volt?

Yes

>> Repair the Tonneau Cover Cylinder Travel Sensor (-) cir-

cuit for a short to B(+).

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.

No

>> Replace the Power Top Control Module.(Refer to 8 -

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

POWER TOP CONTROL MODULE - REMOVAL).

Perform POWER TOP CONTROL MODULE VERIFICA-
TION TEST.
