12. Feed the clockspring harness connectors down

through the column removing them from the col-
umn.

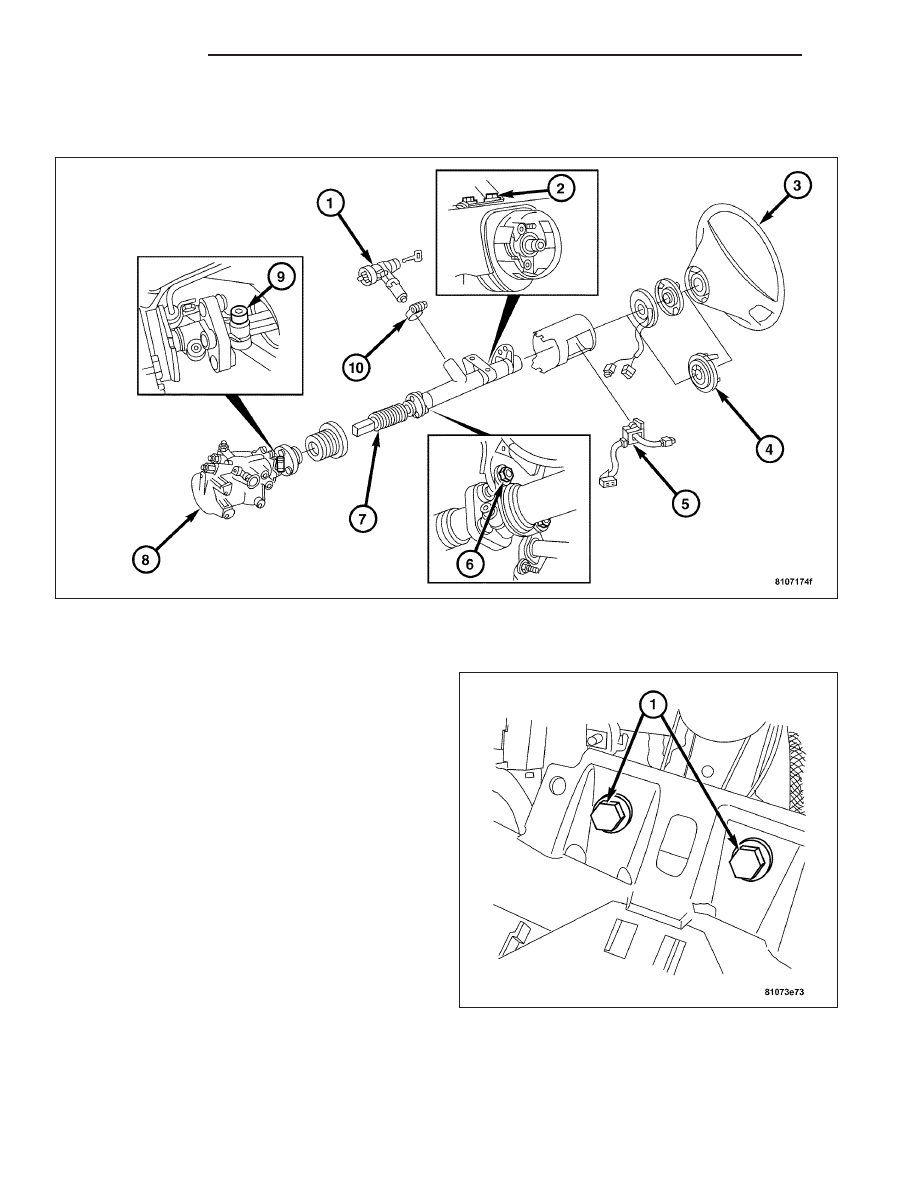

13. Remove the pinch bolt (1) attaching the steering

column to the steering gear.

14. Remove the lower nuts on the steering column

attaching the steering column to the lower mount-
ing surface.

15. Remove the upper bolts (1) on the steering col-

umn attaching it to the instrument panel support.

CAUTION: DO NOT use force as the intermediate
shaft is sensitive to the effects of side force.

16. Pull the steering column out away from the instru-

ment panel.

ZH

COLUMN

19 - 15

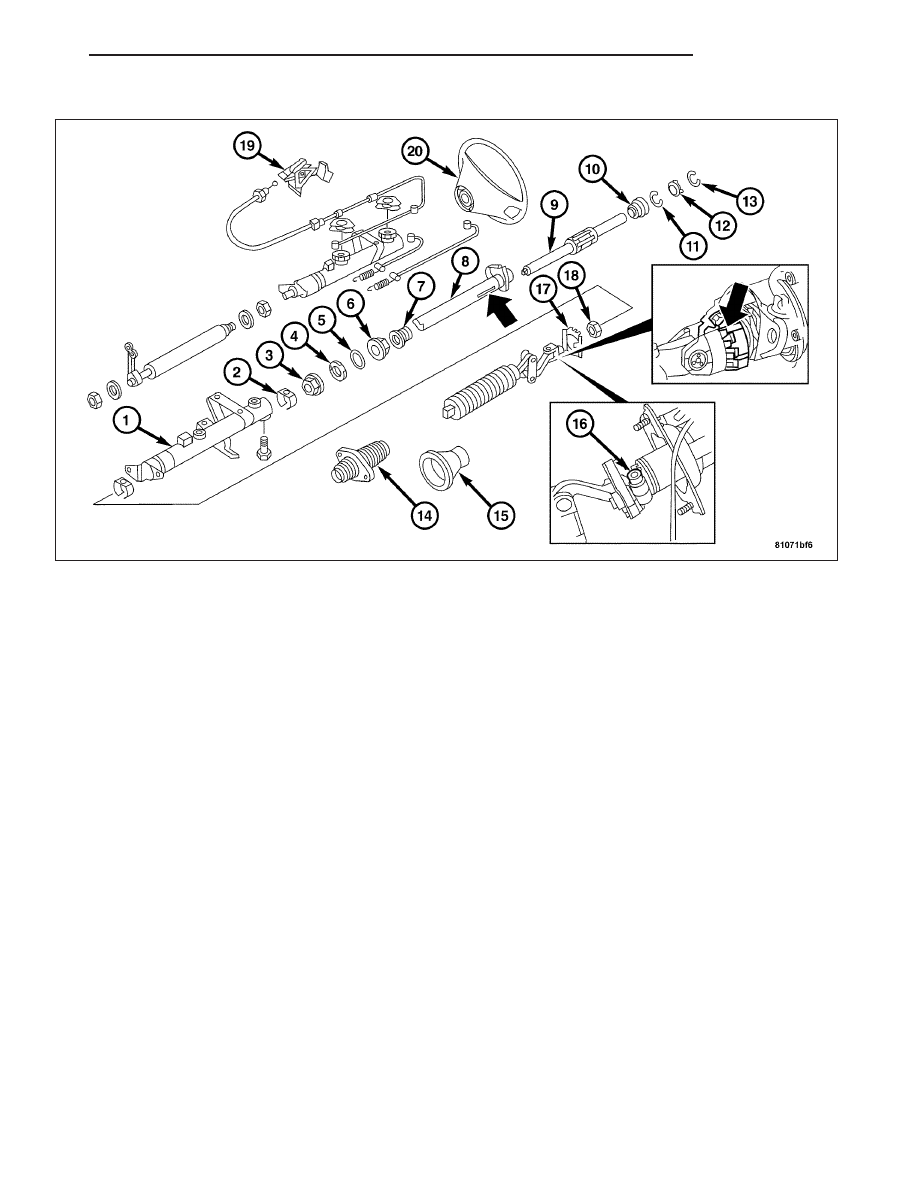

DISASSEMBLY

1. Remove the pinch bolt (16) from the intermediate shaft (9), remove intermediate shaft (9).

2. Remove the retaining ring (6), disk spring (4) and the thrust ring (5).

3. Push the intermediate shaft (9) out slightly, remove the locking ring (13) and the thrust ring (10).

4. Press the ball bearing out of the steering column using the intermediate shaft (9).

19 - 16

COLUMN

ZH

ASSEMBLY

1. Using a suitable tool, press the new bearing (7) in up to the stop in the steering column.

2. Slide the intermediate shaft in and press the second bearing in.

Note: Insure that the locking ring locks in position correctly in the groove of the upper steering shaft. Two
locking rings are fitted on vehicles with contact spirals.

3. Push the thrust ring and locking ring (13) together onto the intermediate shaft (9).

4. Slide on the thrust ring (5) and the disk spring (4).

Note: The disk spring must be preloaded fully; preload fully using the lower steering shaft, if necessary.

Note: If the preload is too high, the upper steering shaft can only be turned very unevenly or it sticks. The
ball bearings are pressed into the bearing shells excessively.

Note: If the preload is too low, play is detectable at the steering wheel when the jacket tube is installed.

5. Mount the retaining ring (6) on the intermediate shaft (9) and, using a suitable tool, push on until the disk spring

(4) is fully preloaded.

6. Attach the lower tube (1) to the upper tube by screwing in the countersunk screw to protect the splines.

7. Slide the lower intermediate shaft onto the upper intermediate shaft and install bolt and nut.

8. Use a suitable tool to protect the lower intermediate shaft.

9. Using a press, slide the lower intermediate shaft onto the upper intermediate shaft until the disc spring is fully

preloaded. Check the steering column for ease of movement by turning it at the same time, tighten the nut and
bolt in this position.

ZH

COLUMN

19 - 17

INSTALLATION

INSTALLATION

WARNING: BEFORE SERVICING THE STEERING COLUMN THE AIRBAG SYSTEM MUST BE DISARMED.
FAILURE TO DO SO MAY RESULT IN ACCIDENTAL DEPLOYMENT OF THE AIRBAG AND POSSIBLE PER-
SONAL INJURY.

CAUTION: DO NOT use force as the intermediate
shaft is sensitive to the effects of side force.

1. Install the steering column.

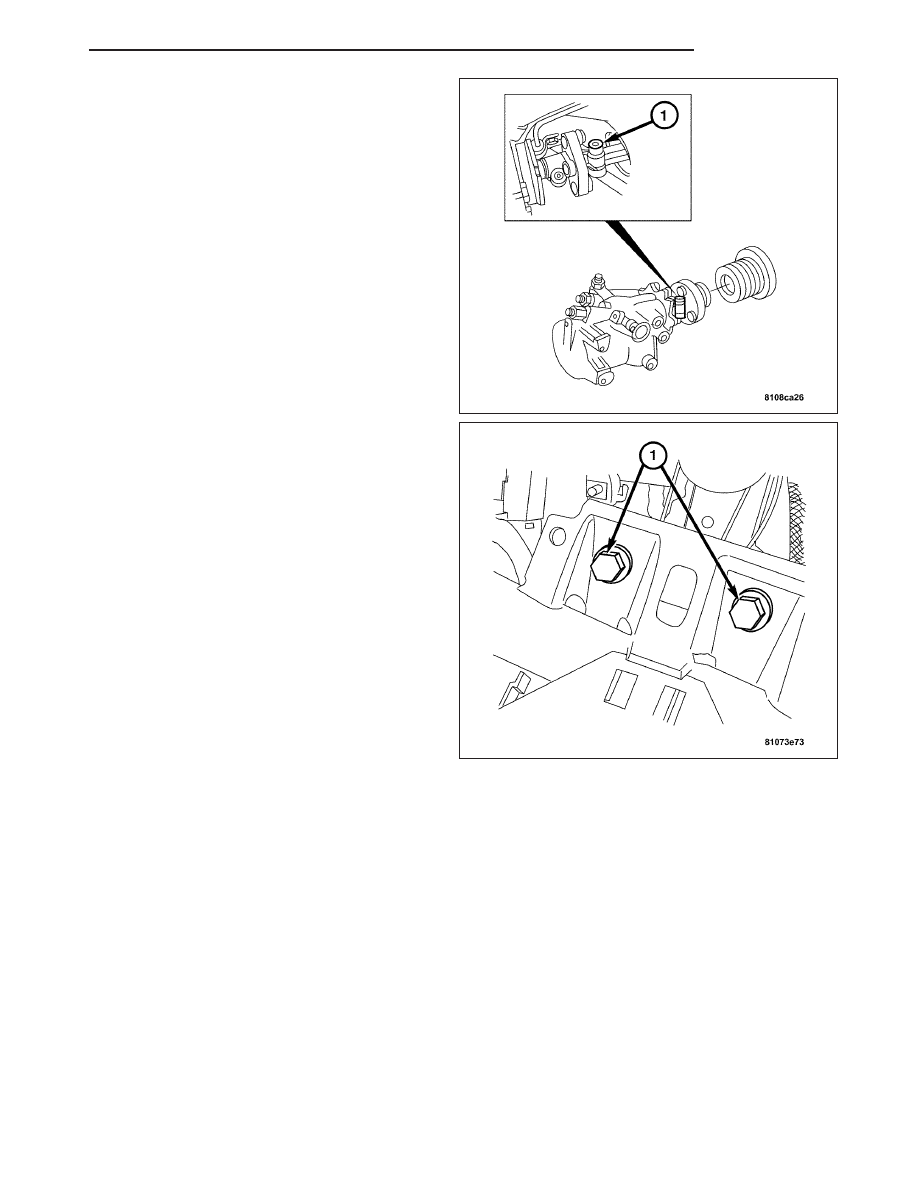

2. Install the lower nuts on the steering column

attaching the steering column to the lower mount-
ing surface. Tighten to 8 N·m (71 in. lbs.).

3. Install the upper bolts (1) on the steering column

attaching it to the instrument panel support. Tighten
to 20 N·m (15 ft. lbs.).
