STANDARD PROCEDURE

STANDARD PROCEDURE - FUEL SYSTEM PRESSURE RELEASE PROCEDURE

1. Remove the fuel filler cap from the fuel filler neck.

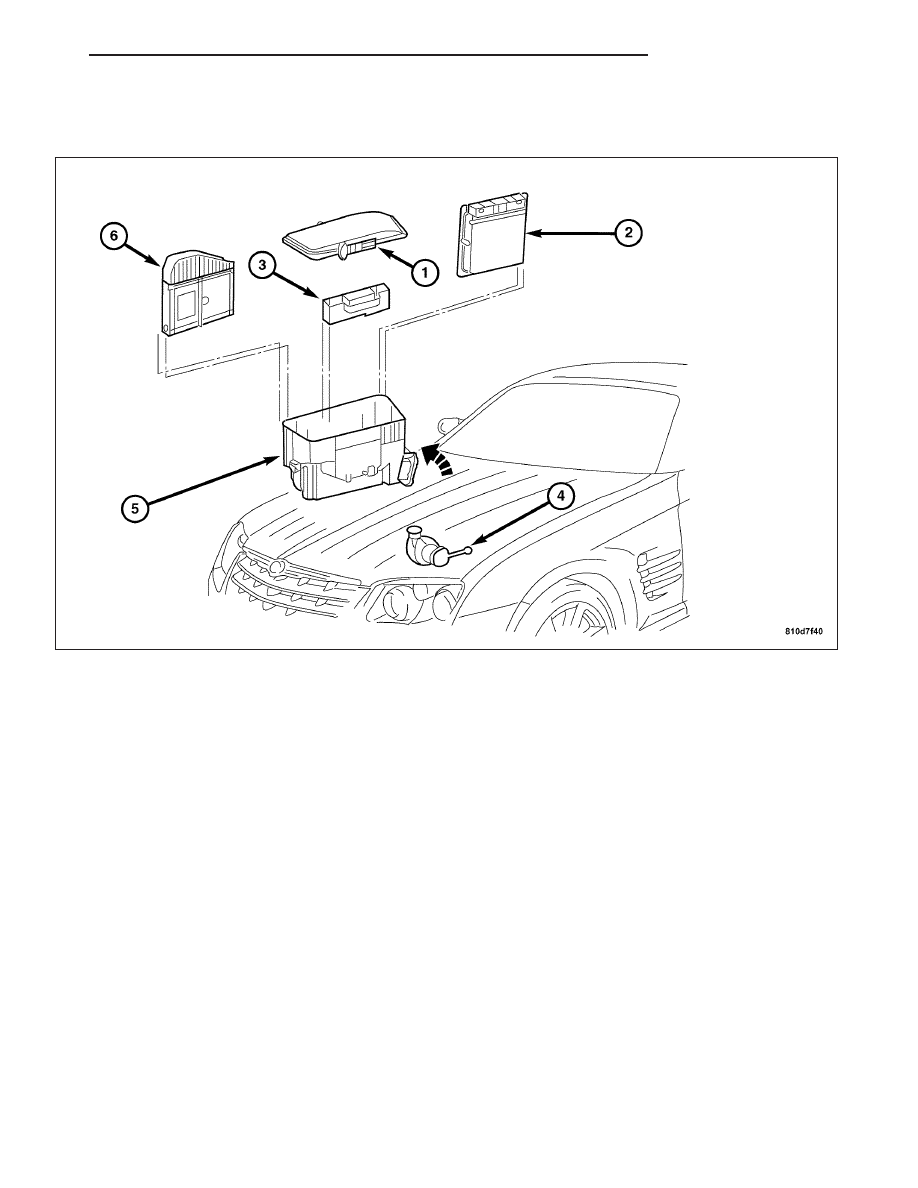

2. Remove the fuel pump fuse from the relay control module (3) located next to the PCM.

3. Start and run engine until it stalls.

4. Attempt restarting engine until it will no longer run.

5. Turn ignition key to OFF position.

6. Return the fuel pump fuse to the relay control module.

7. One or more Diagnostic Trouble Codes may have been stored in PCM memory due to fuel pump fuse removal.

The DRB III

T

scan tool must be used to erase any DTCs.

ZH

FUEL DELIVERY

14 - 5

STANDARD PROCEDURE - DRAINING FUEL TANK

WARNING: RELEASE FUEL SYSTEM PRESSURE BEFORE SERVICING FUEL SYSTEM COMPONENTS. SER-
VICE VEHICLES IN WELL VENTILATED AREAS AND AVOID IGNITION SOURCES. NEVER SMOKE WHILE
SERVICING THE VEHICLE.

1. Open the fuel fill door and remove the fuel filler cap.

2. Perform the Fuel System Pressure Release procedure. (Refer to 14 - FUEL SYSTEM/FUEL DELIVERY - STAN-

DARD PROCEDURE).

3. Disconnect negative battery cable.

4. Raise and support the vehicle.

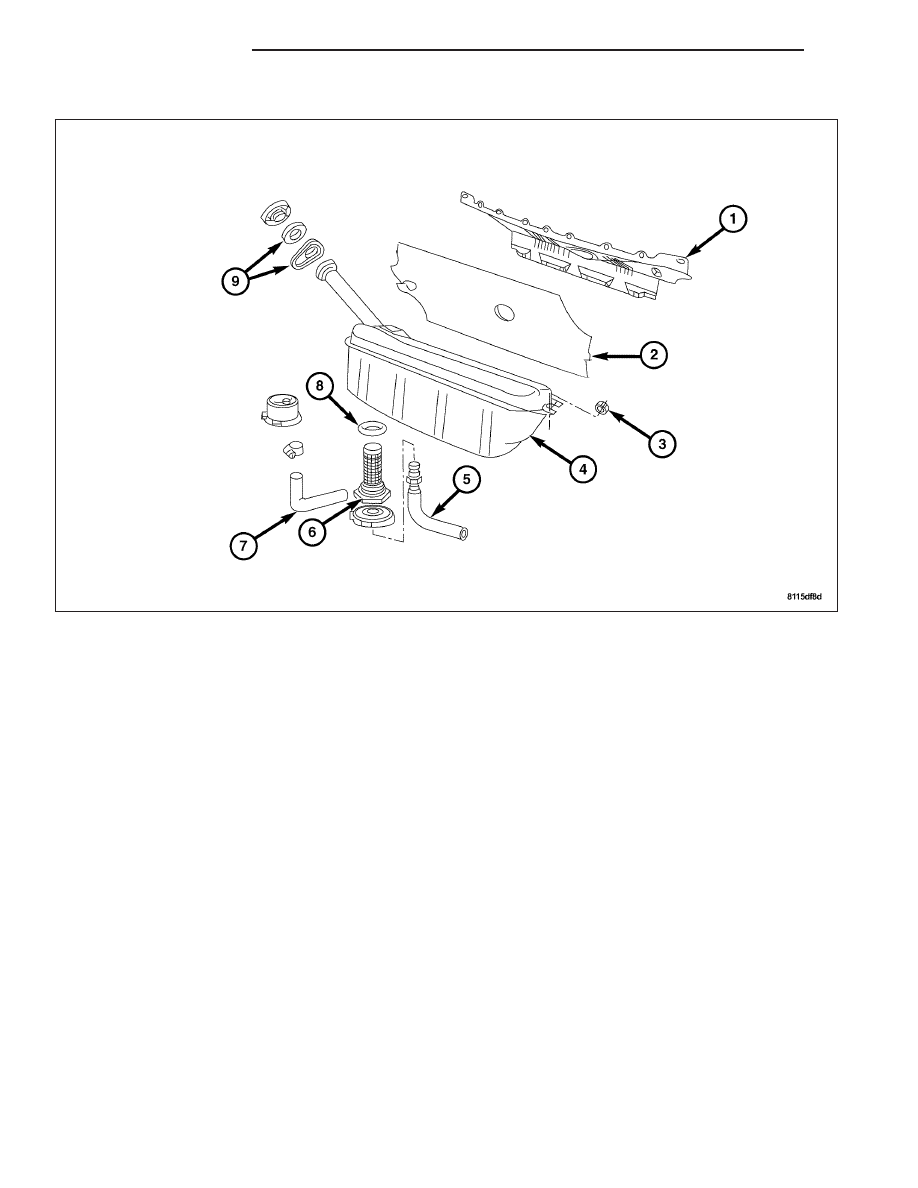

5. Remove the fuel outlet hose (5) at the bottom of the fuel tank.

Note: The fuel tank will be drained through this fitting.

WARNING: WRAP SHOP TOWELS AROUND HOSES TO CATCH ANY GASOLINE SPILLAGE.

6. Drain fuel tank into a holding tank, or a properly labeled GASOLINE safety container.

CAUTION: Gasoline or gasoline vapors are highly flammable. A fire could occur if an ignition source is
present. Never drain or store gasoline or diesel fuel in an open container, due to the possibility of fire or
explosion.

14 - 6

FUEL DELIVERY

ZH

SPECIFICATIONS

FUEL DELIVERY

TORQUE

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Fuel strainer to fuel tank

40

30

—

Fuel tank retaining nuts

10

7

89

Fuel feed hose to fuel

strainer

30

22

—

Fuel tank partition

retaining bolts

10

7

89

Fuel rail to intake manifold

bolts

9

—

80

Fuel feed line to fuel rail

38

28

—

FUEL SYSTEM

Nominal working pressure is 3.7 - 4.1 bar (54 - 60 psi).

Allowable leak down (engine off) pressure after 30 minutes is 2.5 bar (36 psi).

Minimum fuel delivery rate is 1 liter (1.05 qt.) in a maximum of 35 seconds.

Fuel pump amperage draw range is 4 - 9 amps.

FUEL CAPACITY

CAPACITY

LITERS

U.S. GALLONS

Total

60

15.8

Reserve

8

2.1

Nominal refill capacities are shown. A variation may be observed from vehicle to vehicle due to manufacturing
tolerance and refill procedures.

ZH

FUEL DELIVERY

14 - 7

SPECIAL TOOLS

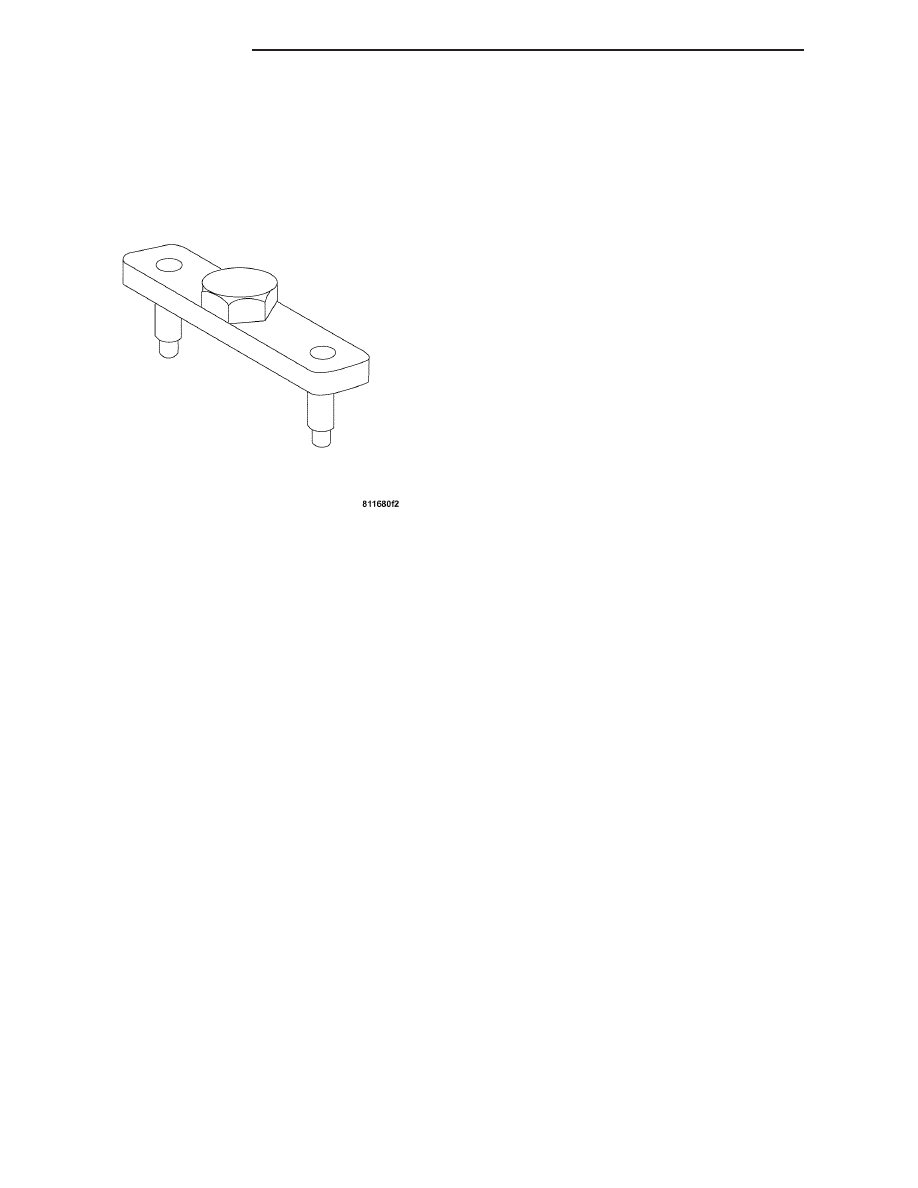

9240 PIN WRENCH

14 - 8

FUEL DELIVERY
