8W-30 FUEL/IGNITION SYSTEM
Component
Page

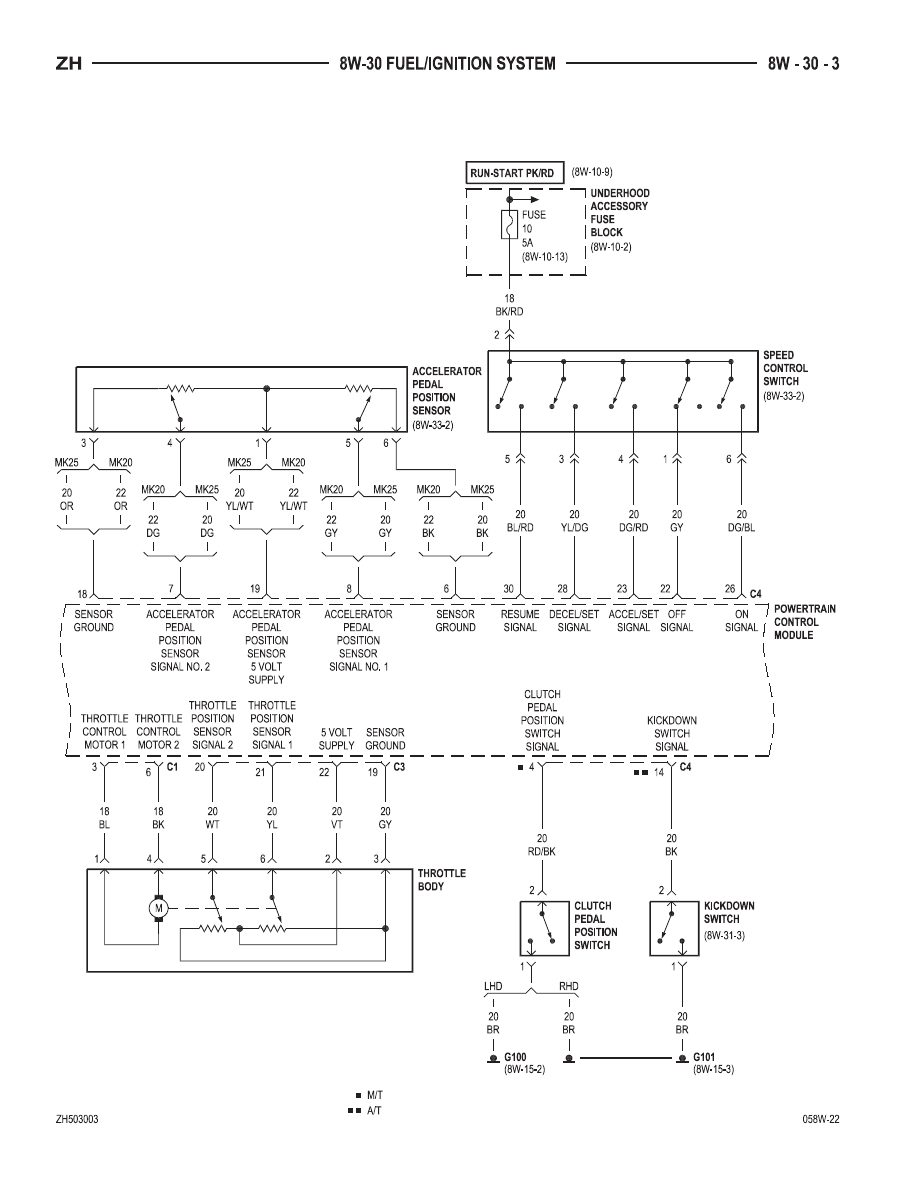

Accelerator Pedal Position Sensor . . . . . . . 8W-30-3
Air Pump . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-7, 8
Air Pump Relay . . . . . . . . . . . . . . . . . . . 8W-30-7, 8
Air Pump Switchover Solenoid . . . . . . . . 8W-30-7, 8

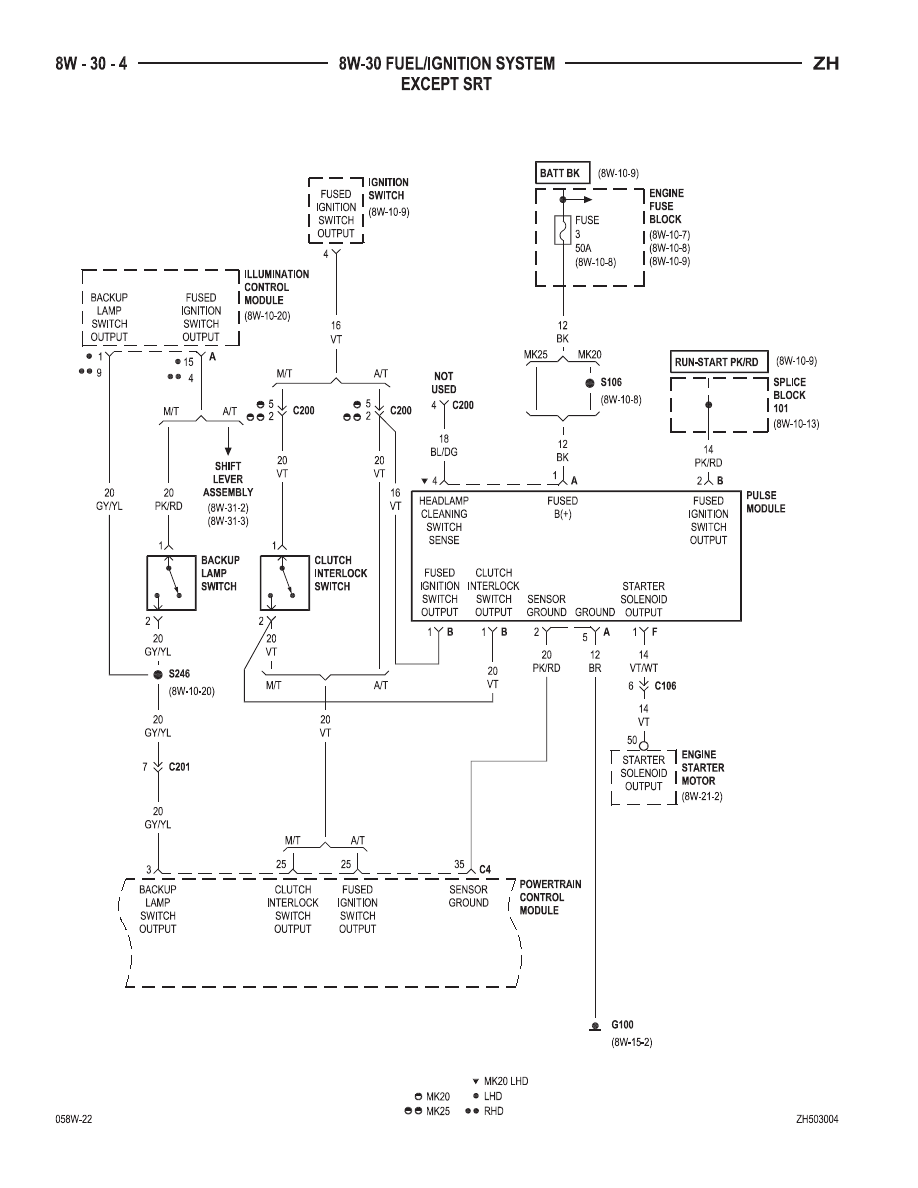

Backup Lamp Switch . . . . . . . . . . . . . . . . . 8W-30-4
Camshaft Position Sensor . . . . . . . . . . . . . . 8W-30-9
Charcoal Canister Shutoff Valve . . . . . . . . 8W-30-10
Charge Air Cooler Circulation Pump . . . . . 8W-30-5
Clutch Interlock Switch . . . . . . . . . . . . . . . 8W-30-4
Clutch Pedal Position Switch . . . . . . . . . . . 8W-30-3

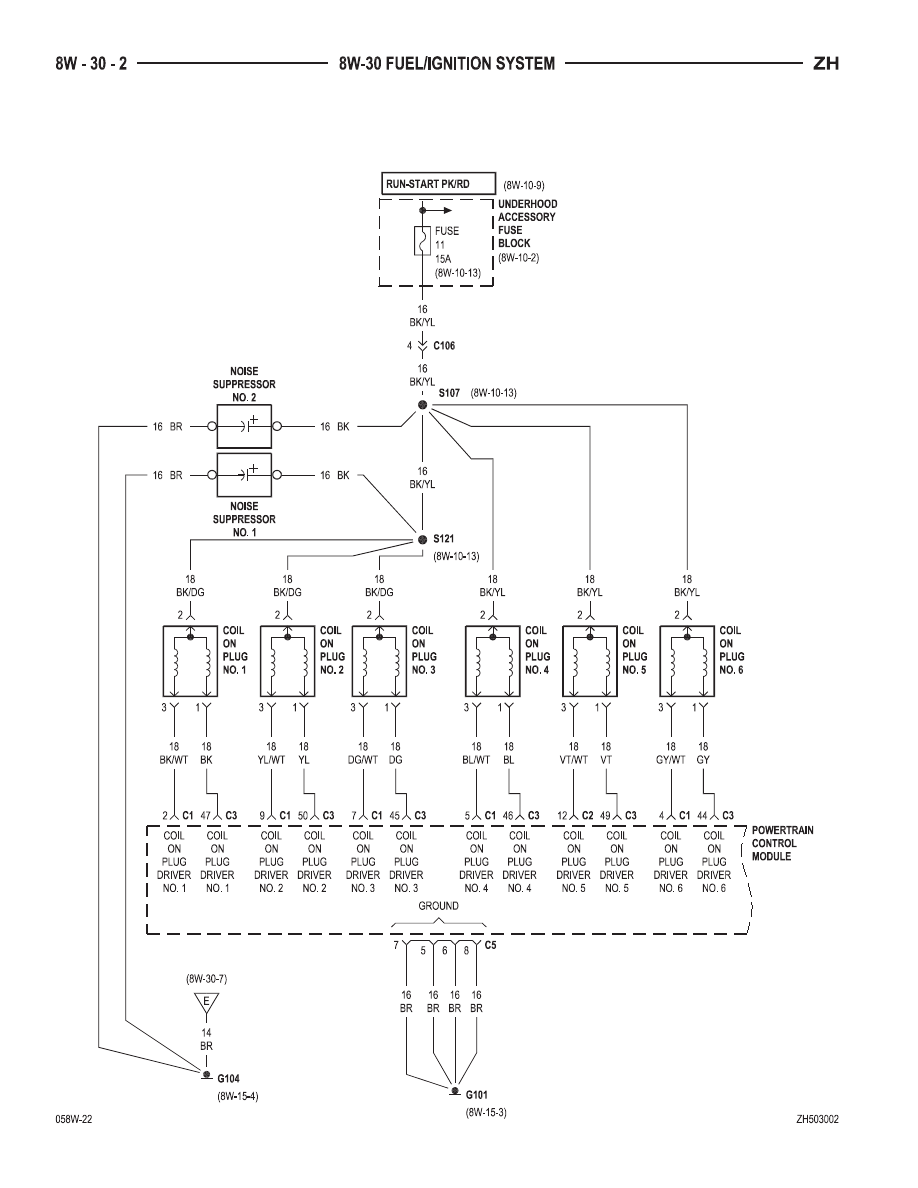

Coil On Plug No. 1 . . . . . . . . . . . . . . . . . . . 8W-30-2
Coil On Plug No. 2 . . . . . . . . . . . . . . . . . . . 8W-30-2
Coil On Plug No. 3 . . . . . . . . . . . . . . . . . . . 8W-30-2
Coil On Plug No. 4 . . . . . . . . . . . . . . . . . . . 8W-30-2
Coil On Plug No. 5 . . . . . . . . . . . . . . . . . . . 8W-30-2
Coil On Plug No. 6 . . . . . . . . . . . . . . . . . . . 8W-30-2
Crankshaft Position Sensor . . . . . . . . . . . 8W-30-10
Data Link Connector . . . . . . . . . . . . . . . . . 8W-30-9
EGR Solenoid . . . . . . . . . . . . . . . . . . . . . . . 8W-30-7
Engine Control Relay . . . . . . . . . . . . . . . . . 8W-30-6
Engine Coolant Temperature Sensor . . . . . 8W-30-9
Engine Fuse Block . . . . . . . . . . . . . . 8W-30-4, 5, 11
Engine Starter Motor . . . . . . . . . . . . . . . 8W-30-4, 5
EVAP Purge Solenoid . . . . . . . . . . . . . . . . 8W-30-10
Fuel Injector No. 1 . . . . . . . . . . . . . . . . . . . 8W-30-6
Fuel Injector No. 2 . . . . . . . . . . . . . . . . . . . 8W-30-6
Fuel Injector No. 3 . . . . . . . . . . . . . . . . . . . 8W-30-6
Fuel Injector No. 4 . . . . . . . . . . . . . . . . . . . 8W-30-6
Fuel Injector No. 5 . . . . . . . . . . . . . . . . . . . 8W-30-6
Fuel Injector No. 6 . . . . . . . . . . . . . . . . . . . 8W-30-6
Fuel Pump . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-6
Fuel Pump Relay . . . . . . . . . . . . . . . . . . . . 8W-30-6
Fuel Tank Pressure Sensor . . . . . . . . . . . . 8W-30-9
Fuse 2 . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-7, 8, 11
Fuse 3 . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-4, 5, 6
Fuse 4 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-7, 8
Fuse 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-6
Fuse 10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-3
Component
Page
Fuse 11 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-2
Fuse 13 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-5
G100 . . . . . . . . . . . . . . . . . . . . . 8W-30-3, 4, 5, 8, 11
G101 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-2, 3, 5
G104 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-2
G204 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-6
Generator . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-5
Ignition Switch . . . . . . . . . . . . . . . . . . . . 8W-30-4, 5
Illumination Control Module . . . . . . . . . . . 8W-30-4
Intake Air Temperature Sensor . . . . . . . . . 8W-30-9
Kickdown Switch . . . . . . . . . . . . . . . . . . . . 8W-30-3
Left Knock Sensor . . . . . . . . . . . . . . . . . 8W-30-7, 8
MAF/IAT Sensor . . . . . . . . . . . . . . . . . . . . . 8W-30-9
Manifold Absolute Pressure Sensor . . . . . . 8W-30-9
Noise Suppressor No. 1 . . . . . . . . . . . . . . . 8W-30-2
Noise Suppressor No. 2 . . . . . . . . . . . . . . . 8W-30-2
Occupant Restraint Controller . . . . . . . . 8W-30-7, 8
Oil Sensor . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-9
Oxygen Sensor 1/1 Upstream . . . . . . . . . 8W-30-7, 8
Oxygen Sensor 1/2 Downstream . . . . . . . . 8W-30-10
Oxygen Sensor 2/1 Upstream . . . . . . . . . 8W-30-7, 8
Oxygen Sensor 2/2 Downstream . . . . . . . . 8W-30-10
Powertrain Control Module . . 8W-30-2, 3, 4, 5, 6, 7,
8, 9, 10, 11
Pulse Module . . . . . . . . . . . . . . . . . . . . . 8W-30-4, 5
Radiator Fan Control Module . . . . . . . . . . 8W-30-11
Radiator Fan Motor . . . . . . . . . . . . . . . . . 8W-30-11
Relay Control Module . . . . . . . . . . . . . 8W-30-6, 7, 8
Right Knock Sensor . . . . . . . . . . . . . . . . 8W-30-7, 8
Shift Lever Assembly . . . . . . . . . . . . . . . . . 8W-30-4
Short Runner Valve Solenoid . . . . . . . . . . . 8W-30-7
Speed Control Switch . . . . . . . . . . . . . . . . . 8W-30-3
Splice Block 101 . . . . . . . . . . . . . . . . 8W-30-4, 5, 11
Supercharger Clutch . . . . . . . . . . . . . . . . . 8W-30-8
Throttle Body . . . . . . . . . . . . . . . . . . . . . . . 8W-30-3
Underhood Accessory Fuse Block . . . . 8W-30-2, 3, 5
ZH
8W-30 FUEL/IGNITION SYSTEM
8W - 30 - 1
