POWER WINDOWS - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

POWER WINDOWS - ELECTRICAL

DIAGNOSTICS
DIAGNOSIS AND TESTING

*LEFT FRONT POWER WINDOW

INOPERATIVE . . . . . . . . . . . . . . . . . . . . . . . 110

*RIGHT FRONT POWER WINDOW

INOPERATIVE . . . . . . . . . . . . . . . . . . . . . . . 114

*BOTH POWER WINDOWS INOPERATIVE

. 118

BODY VERIFICATION TEST

. . . . . . . . . . . . 120

SCHEMATICS AND DIAGRAMS

. . . . . . . . . . . 121

POWER WINDOWS - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

ZH

POWER WINDOWS - ELECTRICAL DIAGNOSTICS

8N - 109

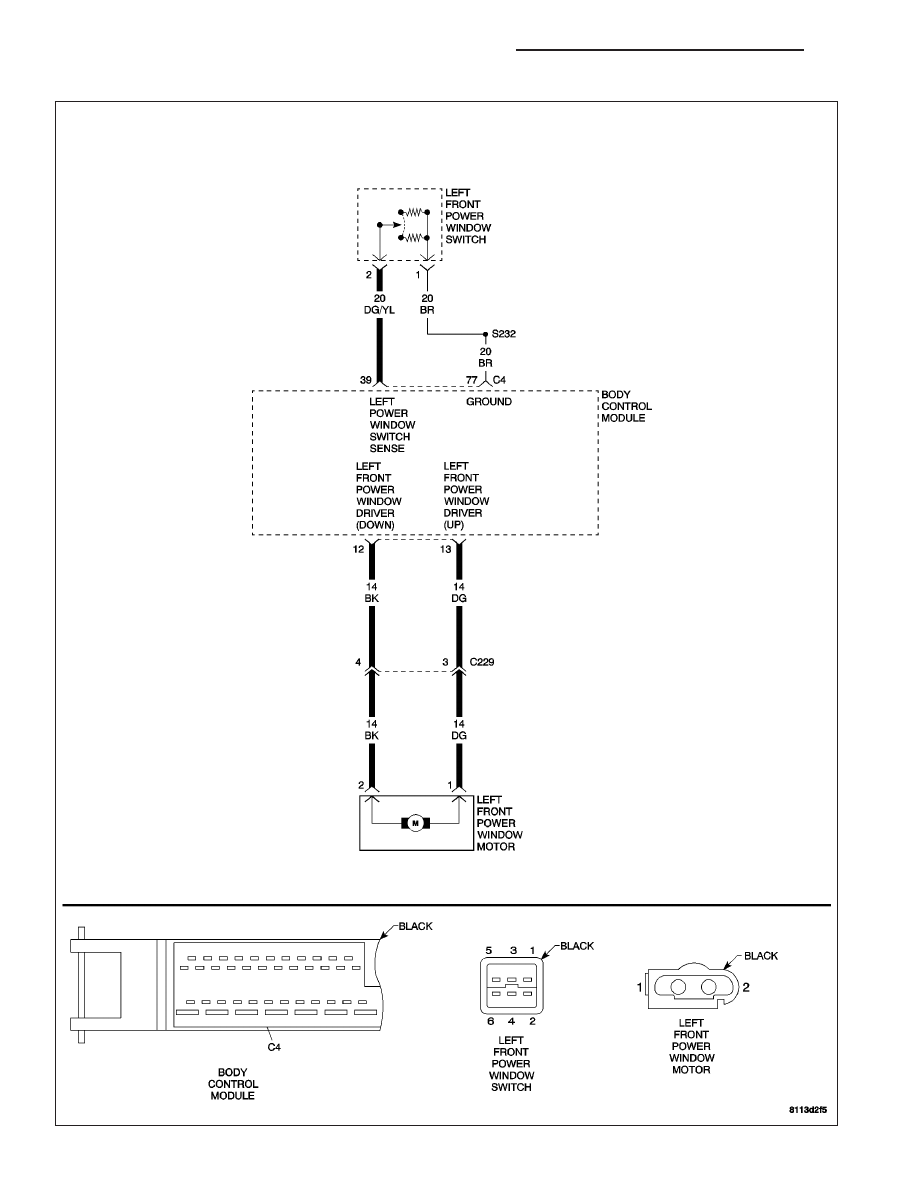

*LEFT FRONT POWER WINDOW INOPERATIVE

8N - 110

POWER WINDOWS - ELECTRICAL DIAGNOSTICS

ZH

*LEFT FRONT POWER WINDOW INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

LEFT FRONT POWER WINDOW SWITCH

LEFT POWER WINDOW SWITCH SENSE CIRCUIT

GROUND CIRCUIT

LEFT FRONT POWER WINDOW MOTOR

LEFT FRONT POWER WINDOW DRIVER CIRCUIT

BODY CONTROL MODULE

For a complete Power Windows Circuit Diagram, (Refer to 8 - ELECTRICAL/POWER WINDOWS - SCHEMATICS
AND DIAGRAMS).

Diagnostic Test

1.

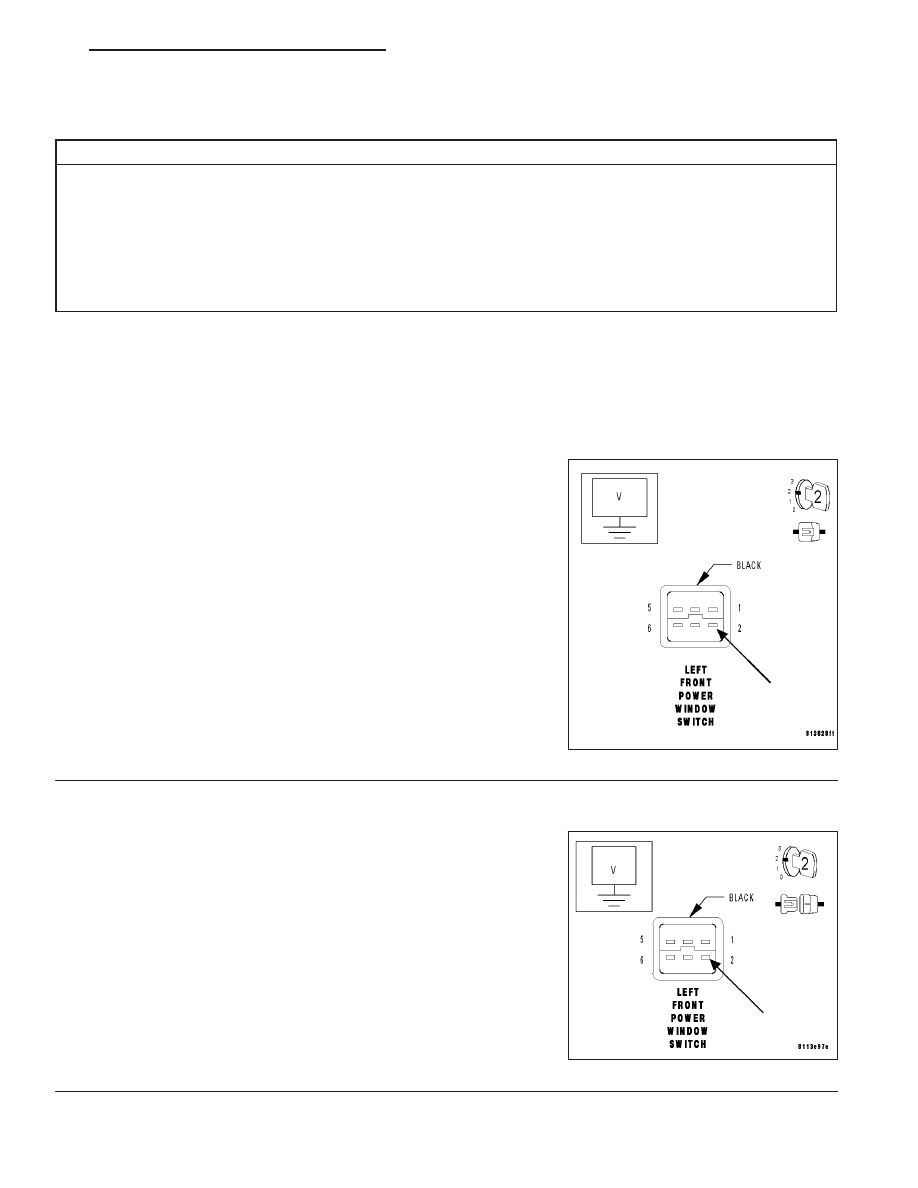

CHECK THE LEFT POWER WINDOW SWITCH

Turn the ignition on.

Push and hold the Left Power Window Switch to roll down the window.

While holding the Left Front Power Window Switch down and then up,
measure the voltage of the Left Power Window Switch Sense circuit
by backprobing the Left Front Power Window Switch harness connec-
tor.

Is the voltage between 8.0 - 9.0 volts rolling the window down
and between 4.0 - 5.0 volts rolling the window up?

Yes

>> Go to 5

No

>> Go to 2

2.

MEASURE THE VOLTAGE OF THE LEFT POWER WINDOW SWITCH SENSE CIRCUIT

Release the Left Power Window Switch.

Turn the ignition off.

Disconnect the Left Front Power Window Switch harness connector.

Note: Check connectors - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Left Power Window Switch Sense circuit at
the Left Front Power Window Switch harness connector.

Is the voltage above 10 volts?

Yes

>> Go to 4

No

>> Go to 3

ZH

POWER WINDOWS - ELECTRICAL DIAGNOSTICS

8N - 111

*LEFT FRONT POWER WINDOW INOPERATIVE (CONTINUED)

3.

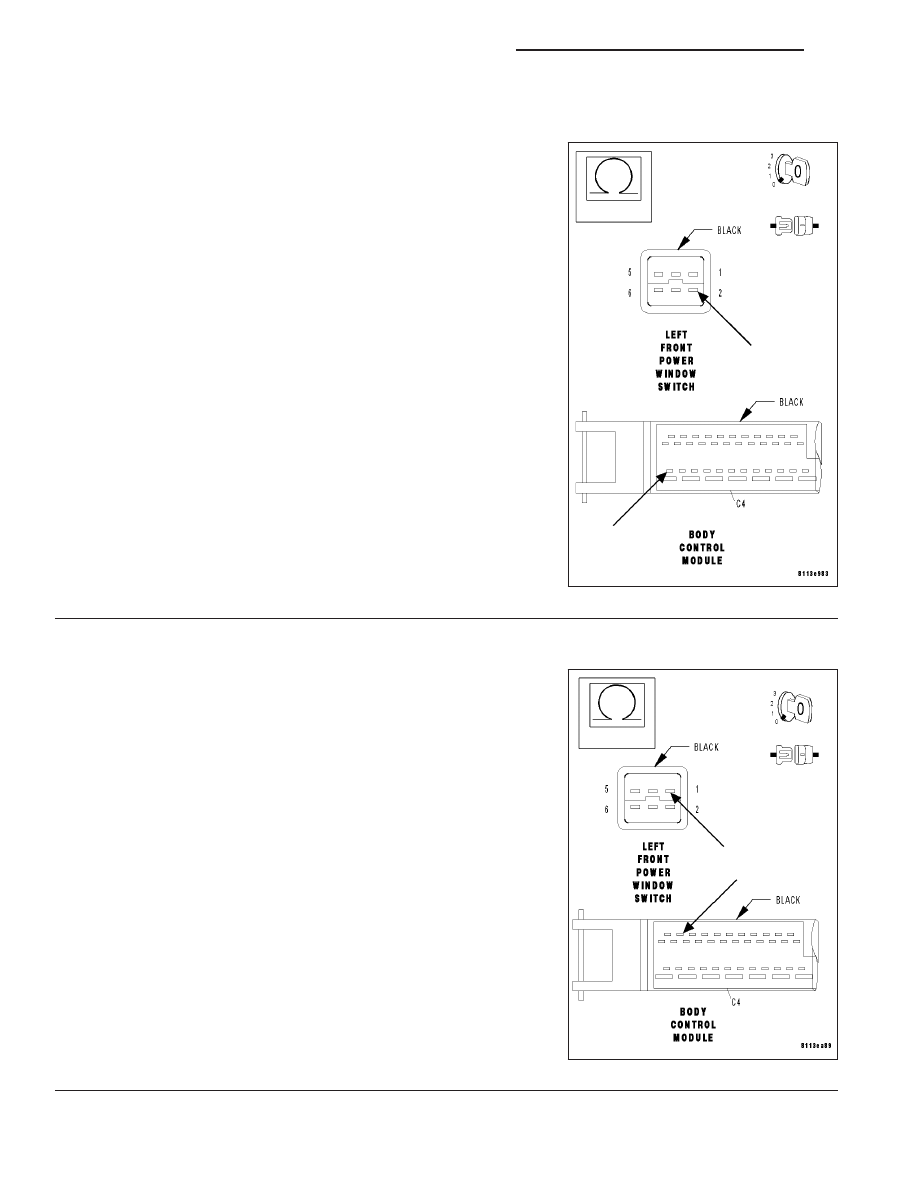

MEASURE LEFT POWER WINDOW SWITCH SENSE CIRCUIT RESISTANCE

Turn the ignition off.

Disconnect the Body Control Module (BCM) harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance of the Left Power Window Switch Sense circuit
from the Left Front Power Window Switch harness connector to the
BCM C4 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Body Control Module. (Refer to 8 - ELECTRI-

CAL/ELECTRONIC CONTROL MODULES/BODY CON-
TROL/CENTRAL TIMER MODUL - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Left Power Window Switch Sense circuit for an

open.

Perform BODY VERIFICATION TEST.

4.

MEASURE GROUND CIRCUIT RESISTANCE

Turn the ignition off.

Disconnect the Body Control Module (BCM) harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance of the Ground circuit from the Left Front
Power Window Switch harness connector to the BCM C4 harness con-
nector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Left Front Power Window Switch. (Refer to 8

- ELECTRICAL/POWER WINDOWS/POWER WINDOW
SWITCH - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Ground circuit for an open.

Perform BODY VERIFICATION TEST.
