HORN - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

*HORNS INOPERATIVE

. . . . . . . . . . . . . . . . . . 2

*HORNS ALWAYS ON

. . . . . . . . . . . . . . . . . . . 5

BODY VERIFICATION TEST

. . . . . . . . . . . . . . 7

SCHEMATICS AND DIAGRAMS

. . . . . . . . . . . . . 8

HORN - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

ZH

HORN

8H - 1

*HORNS INOPERATIVE

8H - 2

HORN - ELECTRICAL DIAGNOSTICS

ZH

*HORNS INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

HORN SWITCH CIRCUIT OPEN

RELAY CONTROL MODULE

GROUND CIRCUIT OPEN

HORN(S)

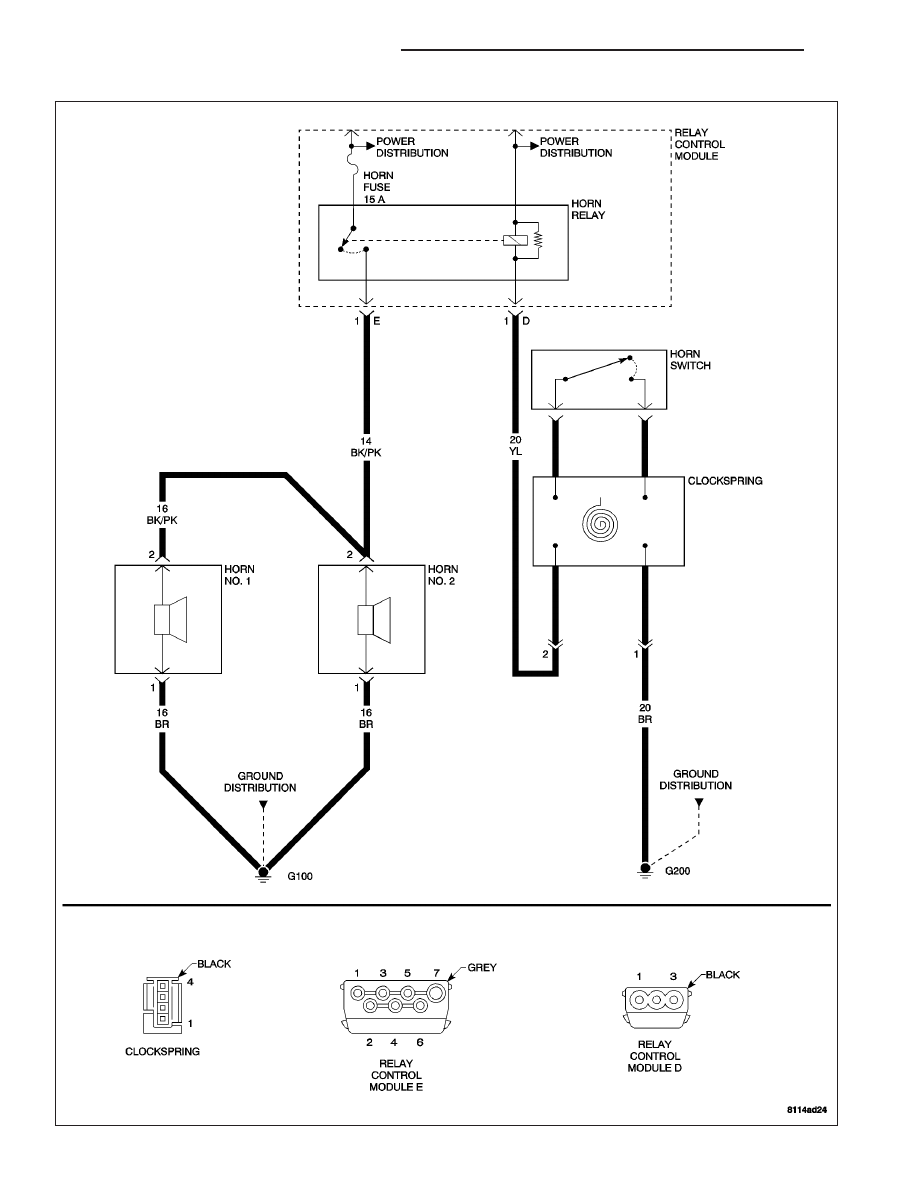

For a complete Horn Circuit Diagram, (Refer to 8 - ELECTRICAL/HORN - SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

TEST THE HORNS

Note: Inspect the Horn Fuse (F6) located in the Relay Control
Module. If the fuse is open, repair the cause of the open fuse
before continuing.

Turn the ignition off.

Disconnect the Relay Control Module connector “E”.

Note: Check connectors - Clean/repair as necessary.

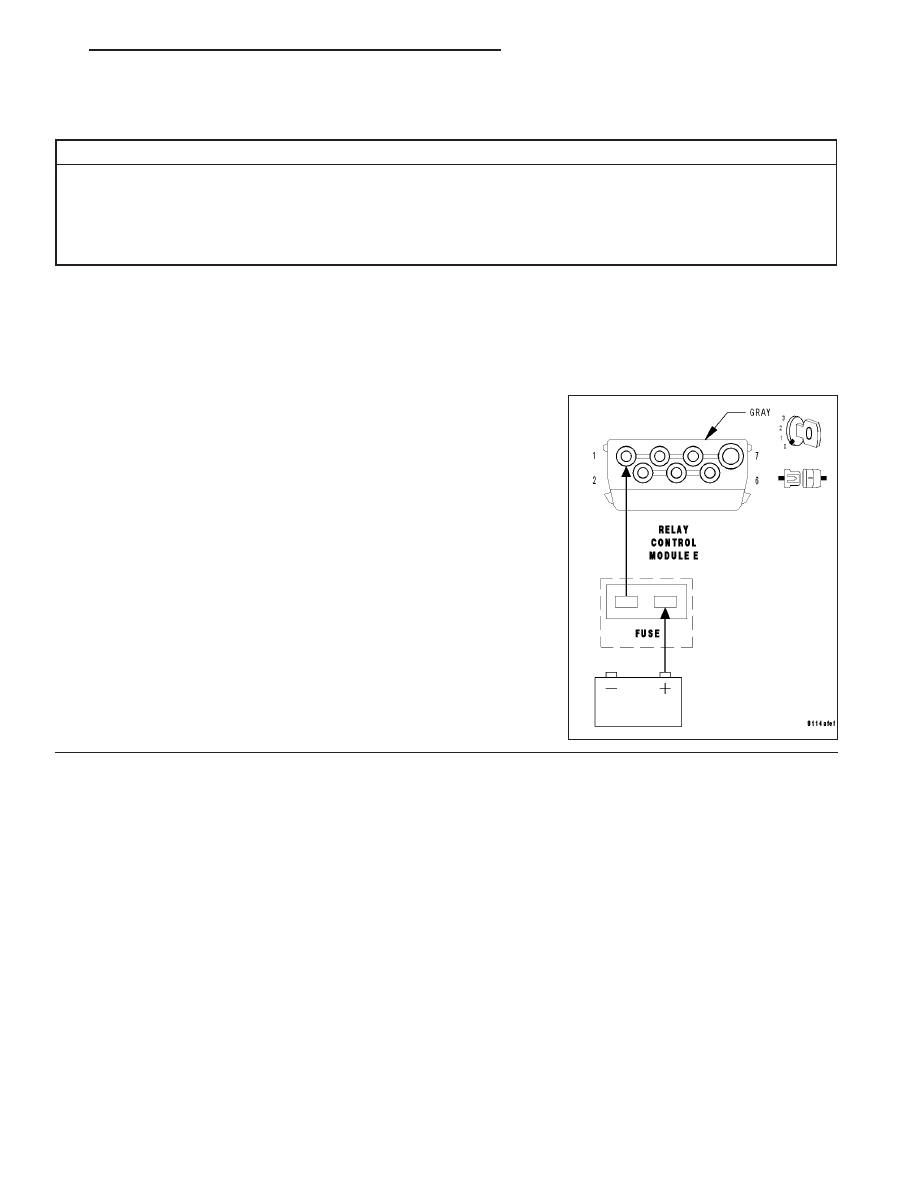

Connect a fused jumper wire from cavity 1 of the Relay Control Mod-
ule connector “E” to B(+).

Did the Horns sound?

Yes

>> Go to 4

No

>> Go to 2

ZH

HORN - ELECTRICAL DIAGNOSTICS

8H - 3

*HORNS INOPERATIVE (CONTINUED)

2.

MEASURE THE HORN CIRCUIT RESISTANCE

Disconnect the left Horn harness connector (Horn No.2).

Note: Check connectors - Clean/repair as necessary.

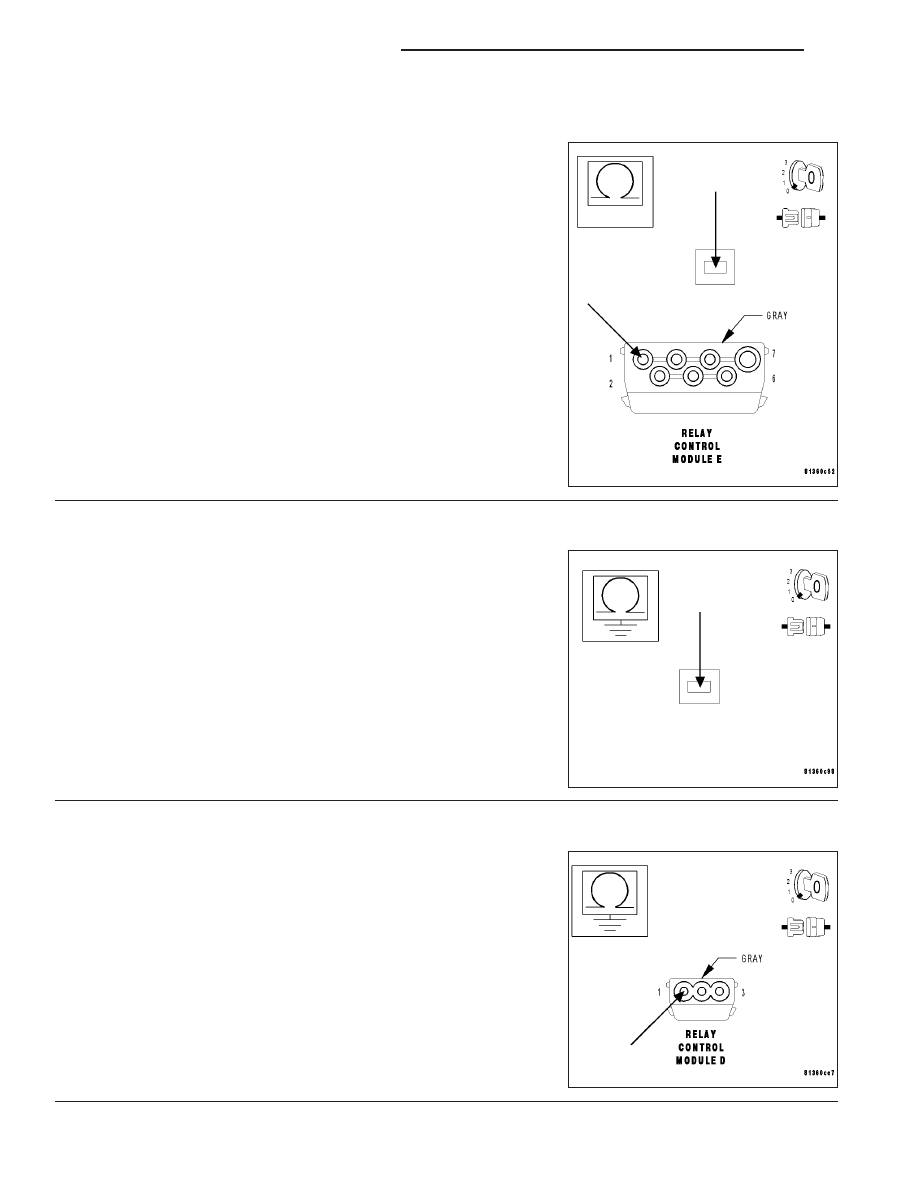

Measure the resistance between cavity 1 of the Relay Control Module
harness connector “E” and the left Horn harness connector (Horn
No.2).

Is the resistance below 5.0 ohms?

Yes

>> Go to 3

No

>> Repair the Horn circuit for an open.

Perform BODY VERIFICATION TEST.

3.

MEASURE THE HORN GROUND CIRCUIT RESISTANCE

Disconnect the Ground circuit harness connector at the Horn.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance of the Ground circuit between the Horn har-
ness connector and ground.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Horn(s). (Refer to 8 - ELECTRICAL/HORN/

HORN - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Horn Ground circuit for an open.

Perform BODY VERIFICATION TEST.

4.

MEASURE THE HORN SWITCH CIRCUIT RESISTANCE

Disconnect the Relay Control Module harness connector “D”.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance of the Horn Switch circuit between cavity 1 of
the Relay Control Module connector “D” and ground.

Press the horn pad while observing the meter.

Is the resistance below 5.0 ohms when the horn is pressed?

Yes

>> Replace the Relay Control Module. (Refer to 8 - ELECTRI-

CAL/POWER DISTRIBUTION/RELAY - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Horn Switch circuit for an open.

Perform BODY VERIFICATION TEST.

8H - 4

HORN - ELECTRICAL DIAGNOSTICS
