4. Disconnect the BCM harness connectors by first sliding the grey motor harness wiper connector lock to the right

and disconnecting the windshield wiper harness connector. Then, pull the metal body control module connector
lock up to unlock and disconnect the rest of the body control module harness connectors.

INSTALLATION

INSTALLATION

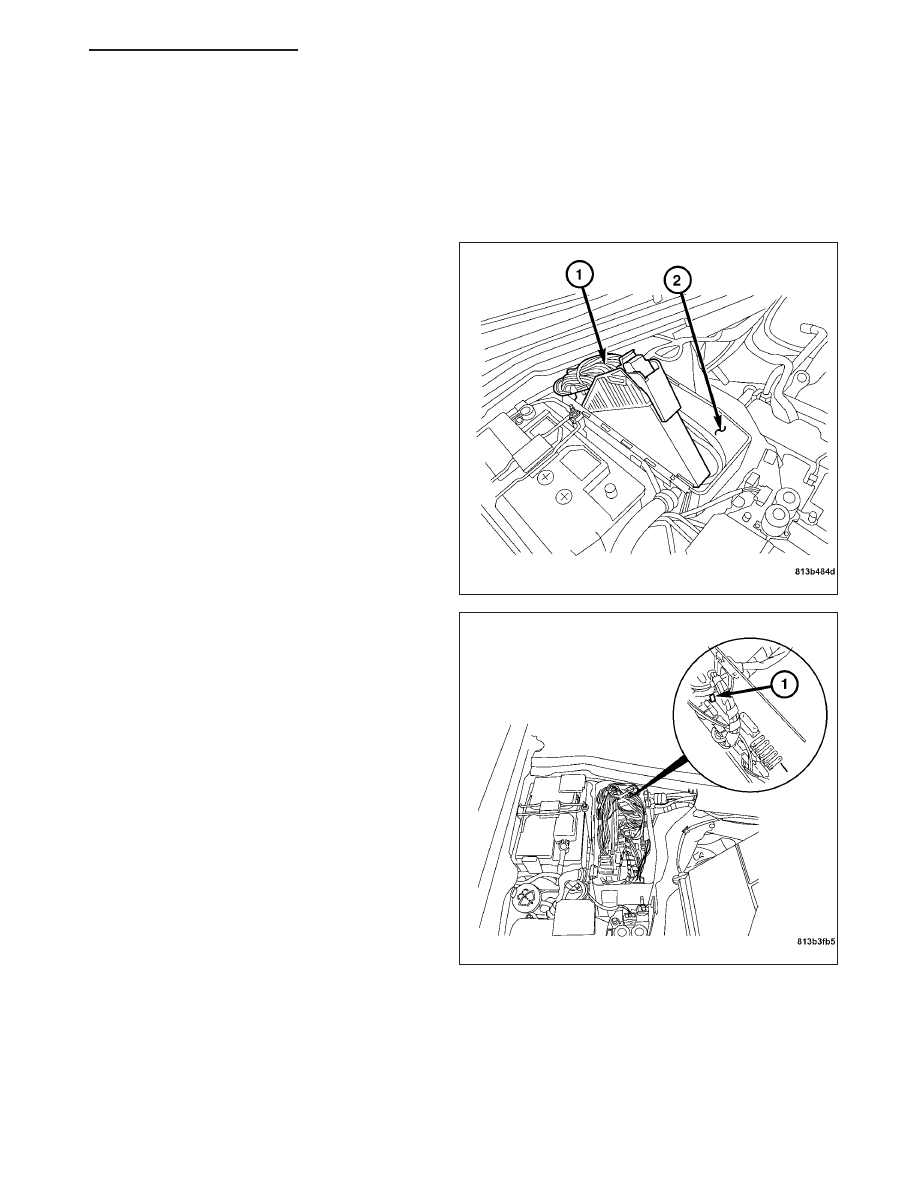

1. Connect the electrical connectors (1) to the body

control module and push the metal body control
module connector lock down to lock the connector
assembly. Then, connect the windshield wiper elec-
trical connector to the body control module and
slide the grey windshield wiper connector lock to
the left to lock it.

2. Push the body control module into the control mod-

ule box until the metal clip attaches to the body
control module.

ZH

ELECTRONIC CONTROL MODULES - SERVICE INFORMATION

8E - 105

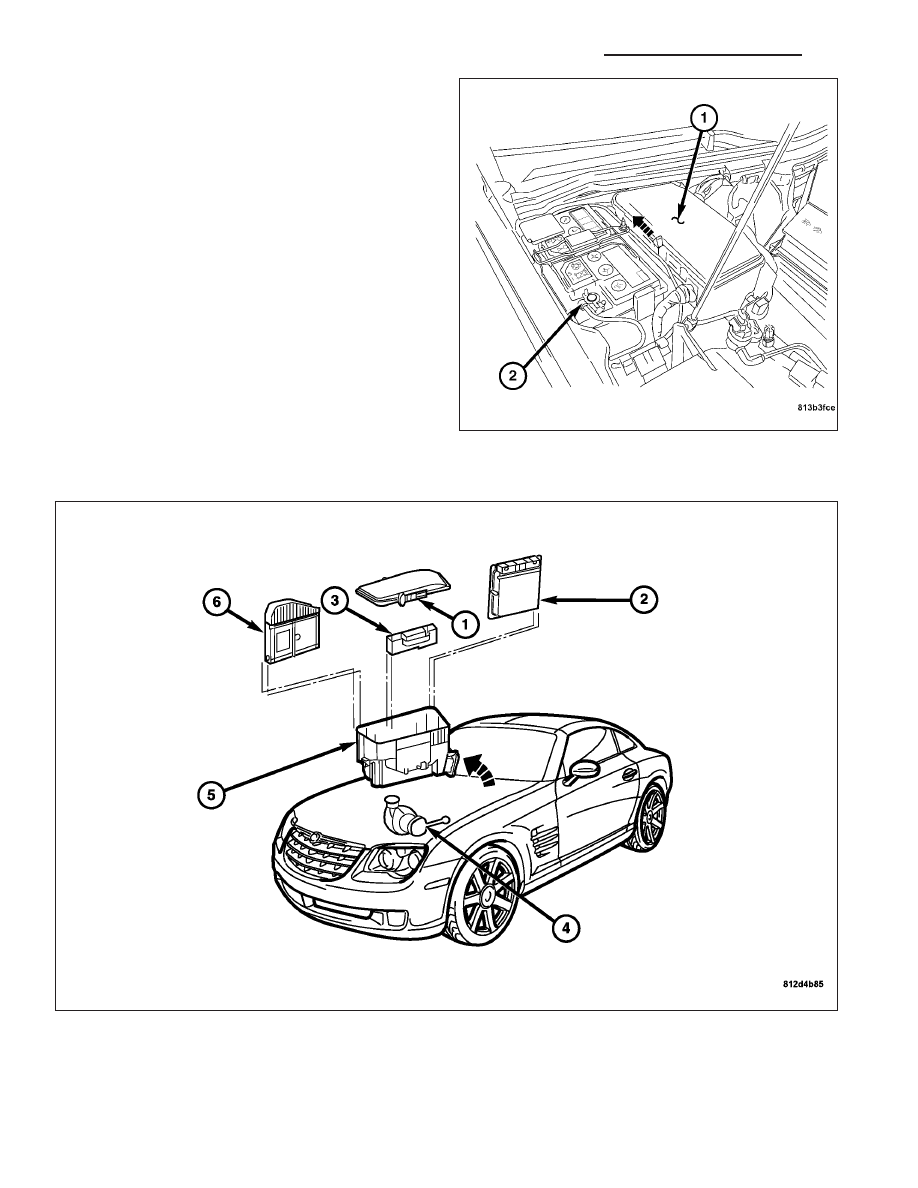

3. Install the plastic control module box cover (1) and

slide the clips rearward to lock the cover.

4. Connect the negative battery cable (2).

INSTALLATION - RHD

1. Connect the harness connectors to the body control module (6) and push the metal body control module con-

nector lock down to lock the connector assembly. Then, connect the windshield wiper electrical connector to the
body control module and slide the grey windshield wiper connector lock to the left to lock it.

2. Install body control module into the control module box (5).

3. Install the plastic control module box cover (1) and slide the clips rearward to lock the cover.

4. Connect the negative battery cable.

8E - 106

ELECTRONIC CONTROL MODULES - SERVICE INFORMATION

ZH

POWER TOP CONTROL MODULE

DESCRIPTION

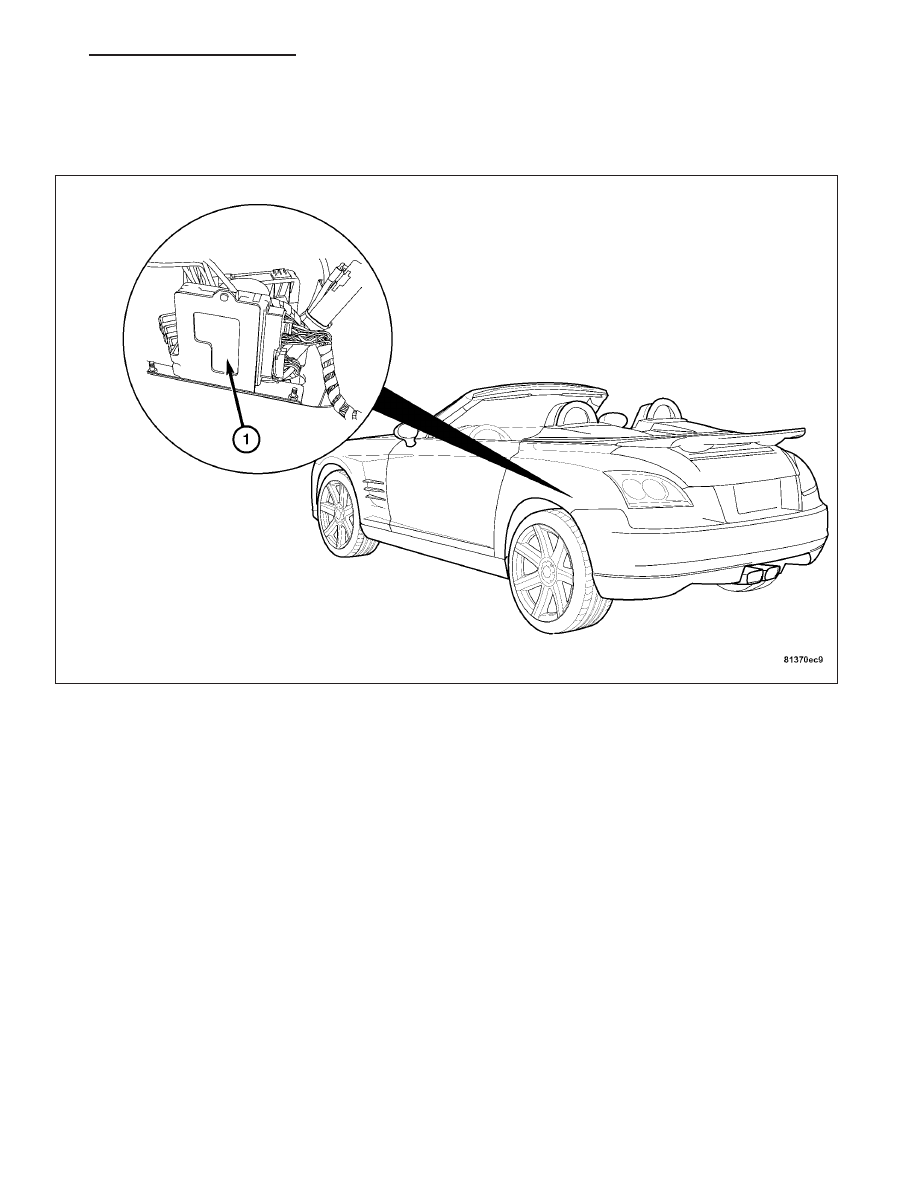

The Power Top Control Module (PTCM) (1) is located in the trunk below the left rear tail light assembly and next to
the power top hydraulic assembly.

The PTCM is mounted to an attaching bracket at the power top hydraulic assembly. The PTCM is a microprocessor
based module that monitors and operates the power top functions.

OPERATION

The PTCM controls each set of hydraulic cylinders through the power top hydraulic assembly. The power top
hydraulic assembly operates the hydraulic cylinders and is monitored by the PTCM to control each step of the rais-
ing and lowering of the convertible top. The PTCM also controls both power windows through the Controller Area
Network (CAN) lines to lower and raise the power windows when the power top switch is depressed.

STANDARD PROCEDURE - POWER TOP CONTROL MODULE INITIALIZATION

1. Connect the DRB III

T

scan tool to the Data Link Connector.

2. Turn the Ignition Switch on and access the DTC Functions screen.

3. Select “Clear DTCs” and clear all DTCs in the new replacement Power Top Control Module (PTCM).

Note: The new PTCM must be initialized prior to being put into service. The PTCM is shipped in an active
“Production Mode”. The PTCM must be converted from an active Production Mode to a “Normal Mode”. To
convert the PTCM to a Normal Mode, the Ignition Switch must be cycled ON and OFF five (5) times. In the
process of initializing the PTCM, a DTC is stored and must be cleared when complete.

4. Turn the Ignition Switch OFF and then ON 5 times with a 10 second pause between each ignition cycle.

5. Clear all Power Top Control Module DTCs.

ZH

ELECTRONIC CONTROL MODULES - SERVICE INFORMATION

8E - 107

REMOVAL

1. Disconnect the negative battery cable.

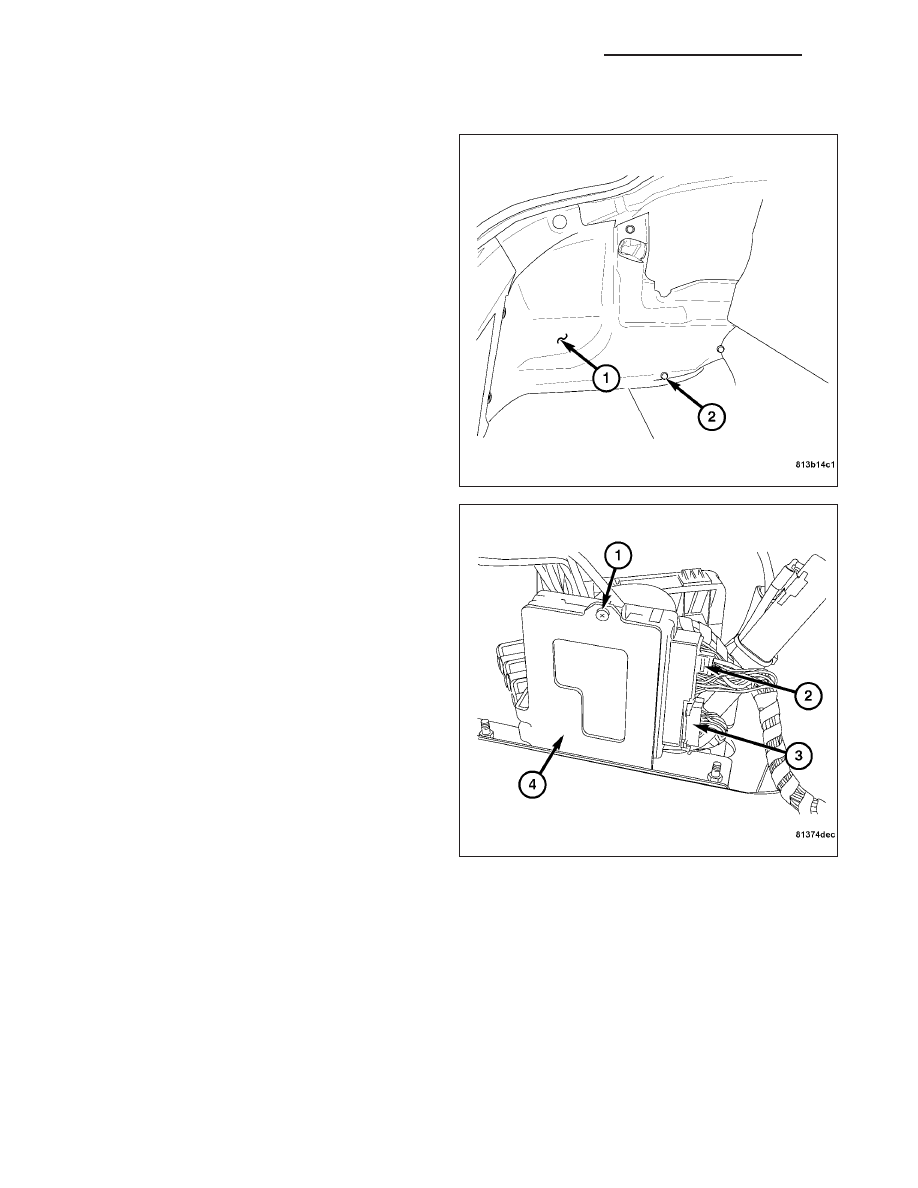

2. Remove the left trunk trim panel (1), by removing

the plastic retainers (2) and lifting the left trunk trim
panel out of the trunk.

3. Disconnect the power top control module harness

connectors (2) and (3).

4. Remove the power top control module retaining

screw (1).

5. Remove the power top control module from the

hydraulic pump bracket (4).
