DRIVE BELT

REMOVAL

REMOVAL

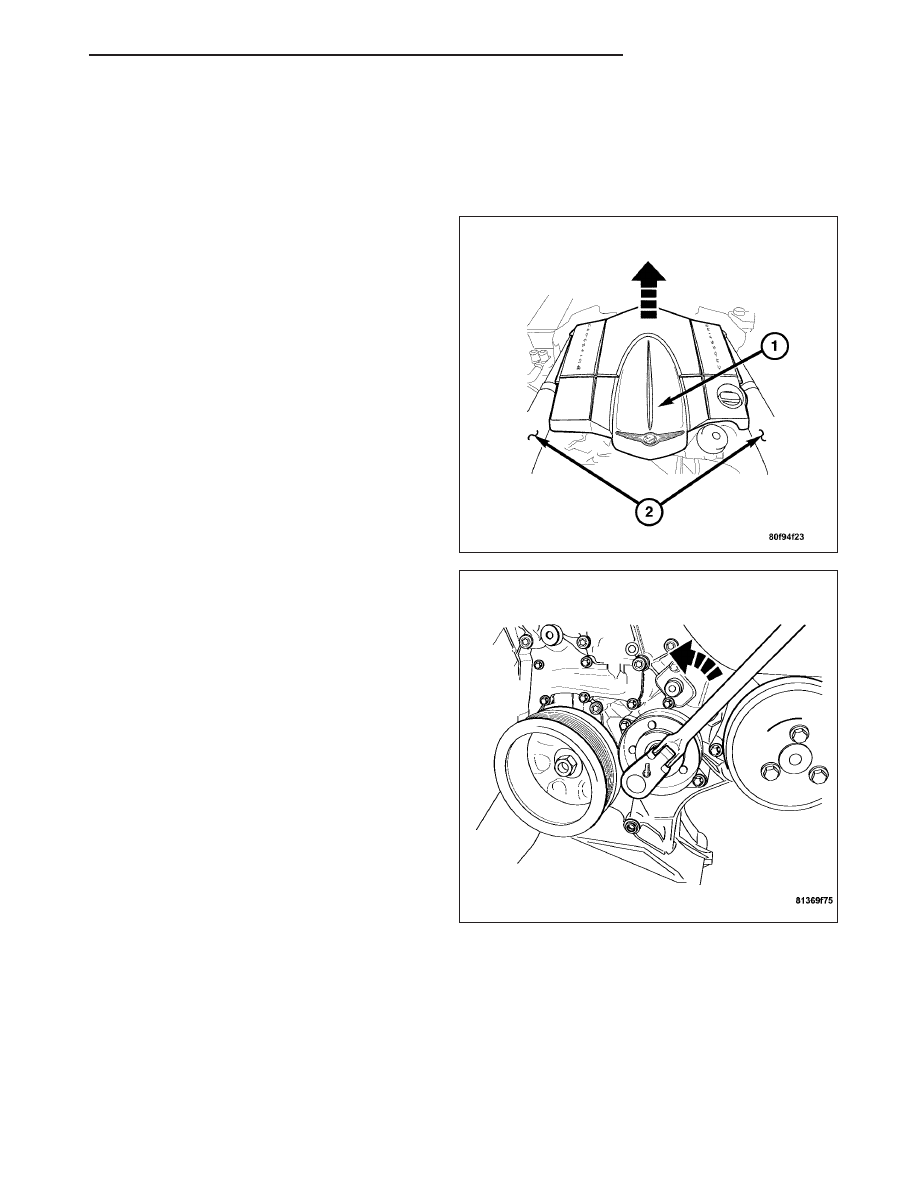

1. Remove the engine cover (1). Grasp both corners

of the engine cover, and pull up firmly.

2. Rotate the belt tensioner counterclockwise and

release the tension on the accessory drive belt.

3. Remove the accessory drive belt from the pulleys.

4. Carefully release the wrench tension on the belt

tensioner.

5. Inspect the accessory drive belt. Refer to damage

patterns. (Refer to 7 - COOLING/ACCESSORY
DRIVE/DRIVE BELTS - INSPECTION).

6. Inspect the pulleys for wear or damage.

7. Replace the accessory drive belt or pulleys as

necessary.

ZH

ACCESSORY DRIVE

7 - 91

REMOVAL - SRT

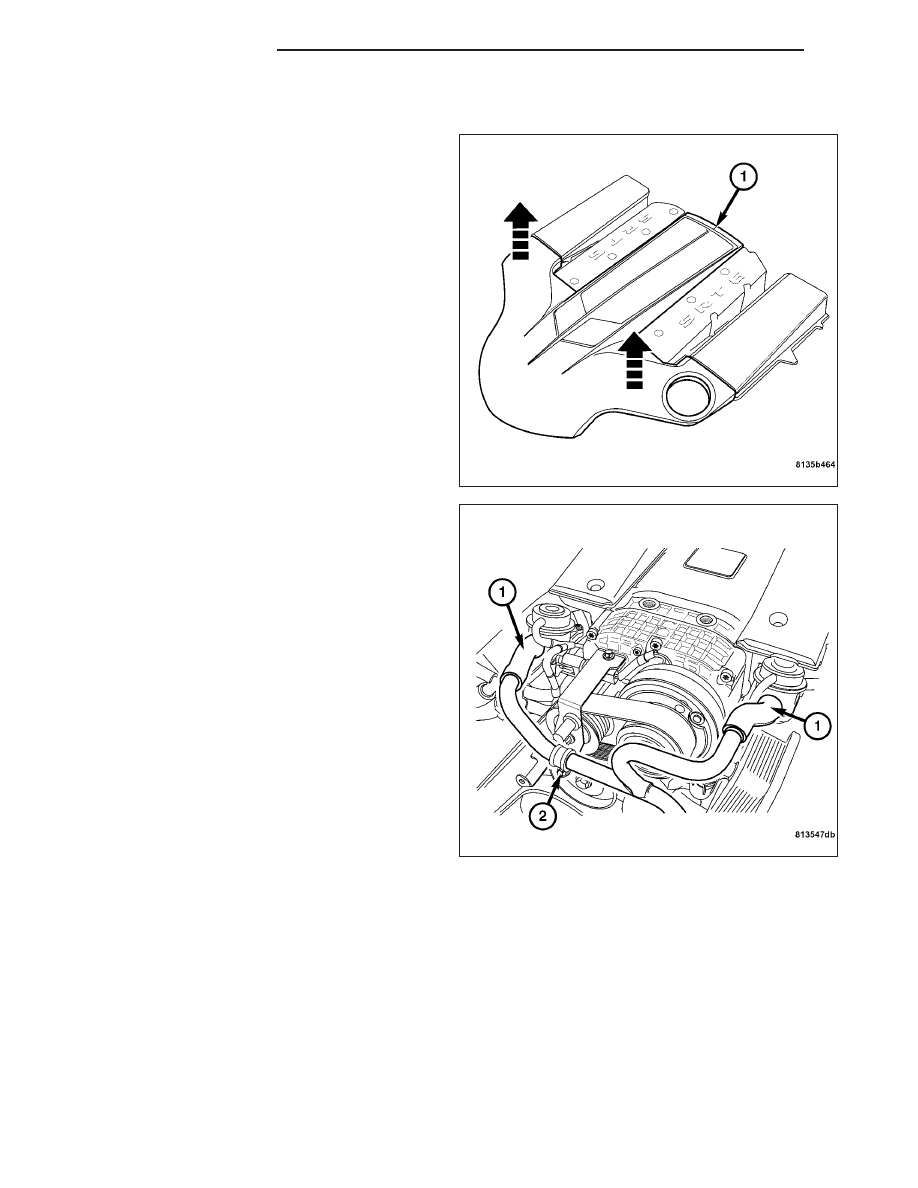

1. Remove the engine cover (1). Grasp both corners

of the engine cover and pull up firmly.

2. Remove the air pump tube retaining bolts (2).

3. Remove the air pump tube assembly from the

engine (1). (Refer to 25 - EMISSIONS CONTROL/
AIR

INJECTION/AIR

PUMP

INLET

TUBE

-

REMOVAL).

7 - 92

ACCESSORY DRIVE

ZH

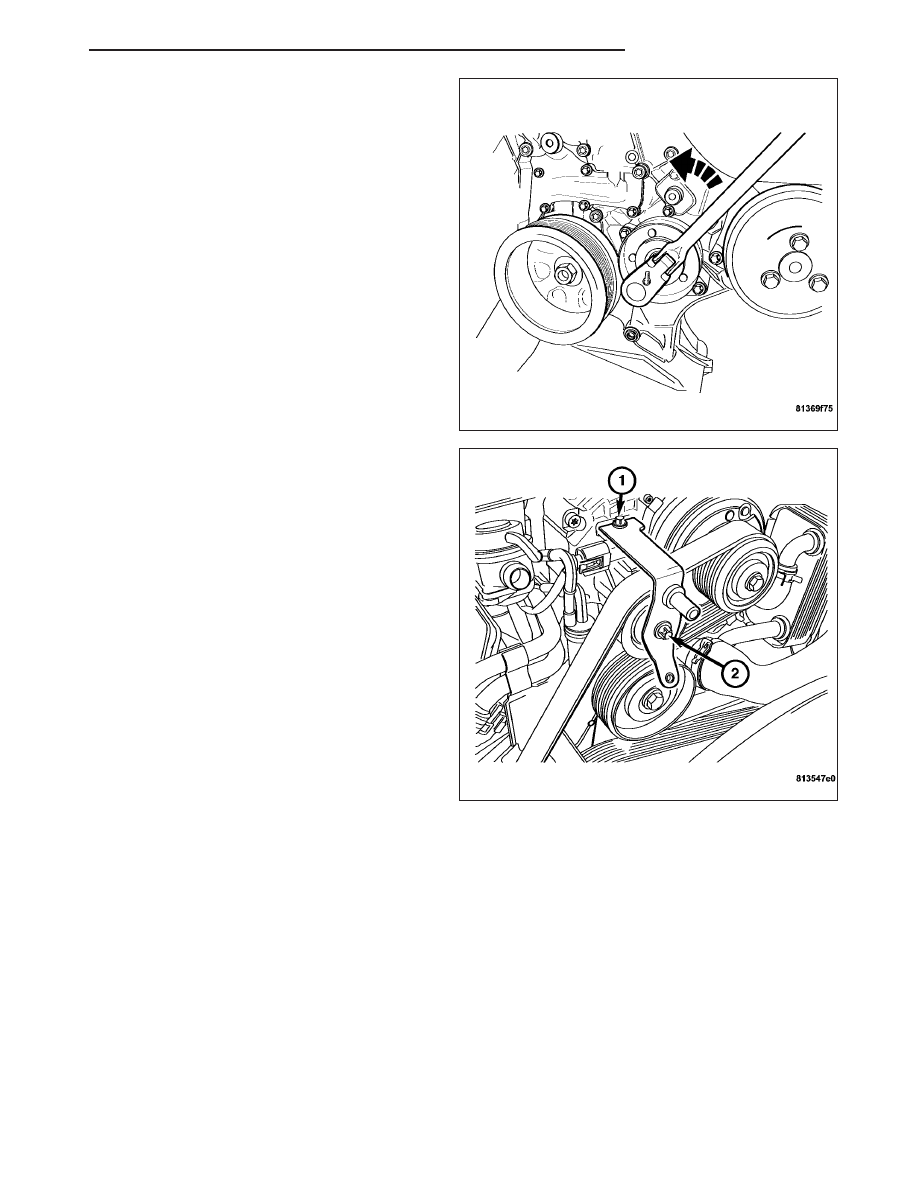

4. Rotate the belt tensioner counterclockwise and

release the tension on the accessory drive belt.

5. Remove the accessory drive belt from the pulleys.

6. Carefully release the wrench tension on the belt

tensioner.

7. Remove the supercharger idler pulley upper retain-

ing bolt (1) and lower retaining bolt (2).

8. Remove the supercharger idler pulley.

9. Remove the accessory drive belt from the engine.

10. Inspect the accessory drive belt. Refer to damage

patterns. (Refer to 7 - COOLING/ACCESSORY
DRIVE/DRIVE BELTS - INSPECTION).

11. Inspect the pulleys for wear or damage.

12. Replace the accessory drive belt or pulleys as

necessary.

CLEANING

Clean all foreign debris from the belt pulley grooves. The belt pulleys must be free of oil, grease, and coolant before
installing the drive belt.

ZH

ACCESSORY DRIVE

7 - 93

INSPECTION

Belt replacement is necessary for any or all of the fol-
lowing conditions:

•

Excessive wear

•

Frayed cords

•

Severe glazing

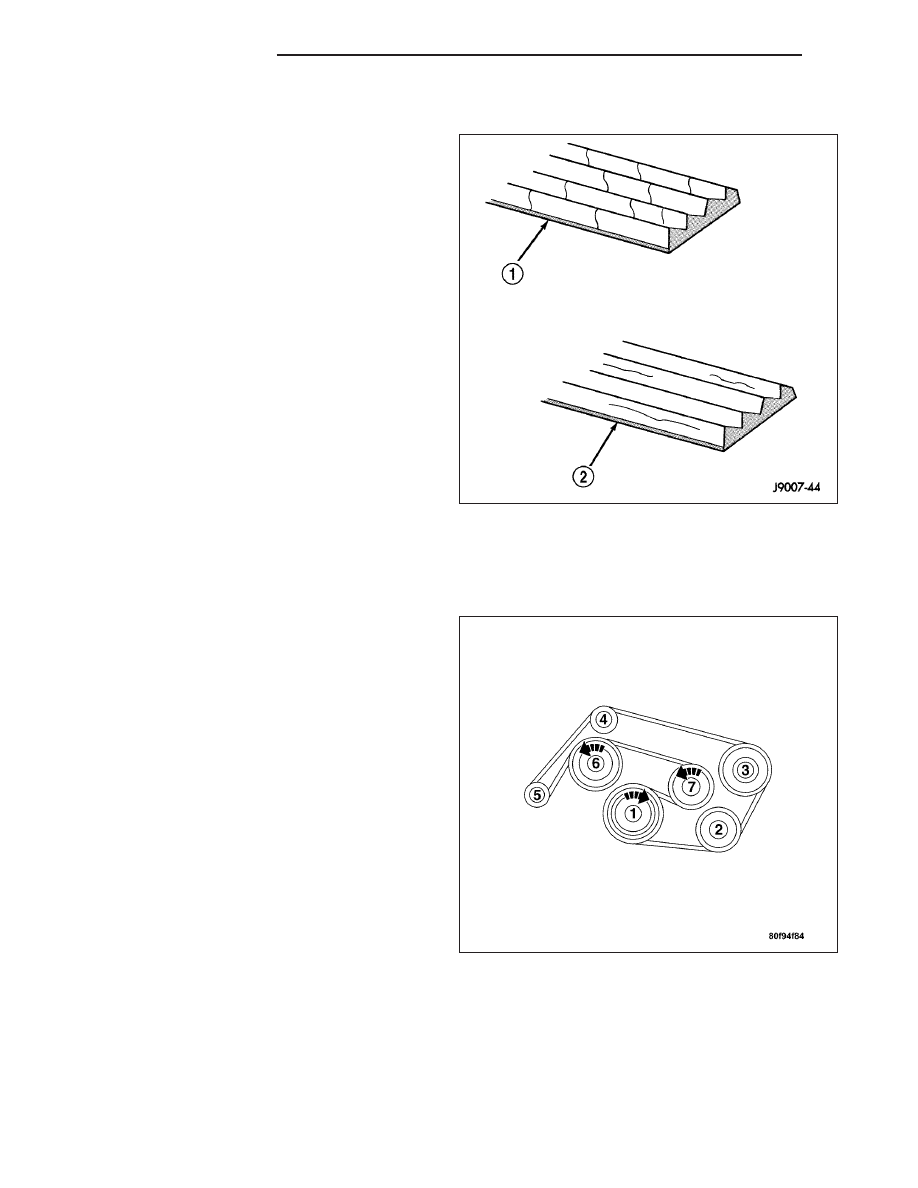

The accessory drive belt may develop minor cracks
across the ribbed side (1) due to reverse bending.
These minor cracks are considered normal and
acceptable. Parallel cracks (2) are not considered nor-
mal and should be cause for belt replacement.

Note: Do not use any type of belt dressing or
restorer on the accessory drive belt.

INSTALLATION

INSTALLATION

1. Route the accessory drive belt onto the engine

pulleys.

7 - 94

ACCESSORY DRIVE

ZH
