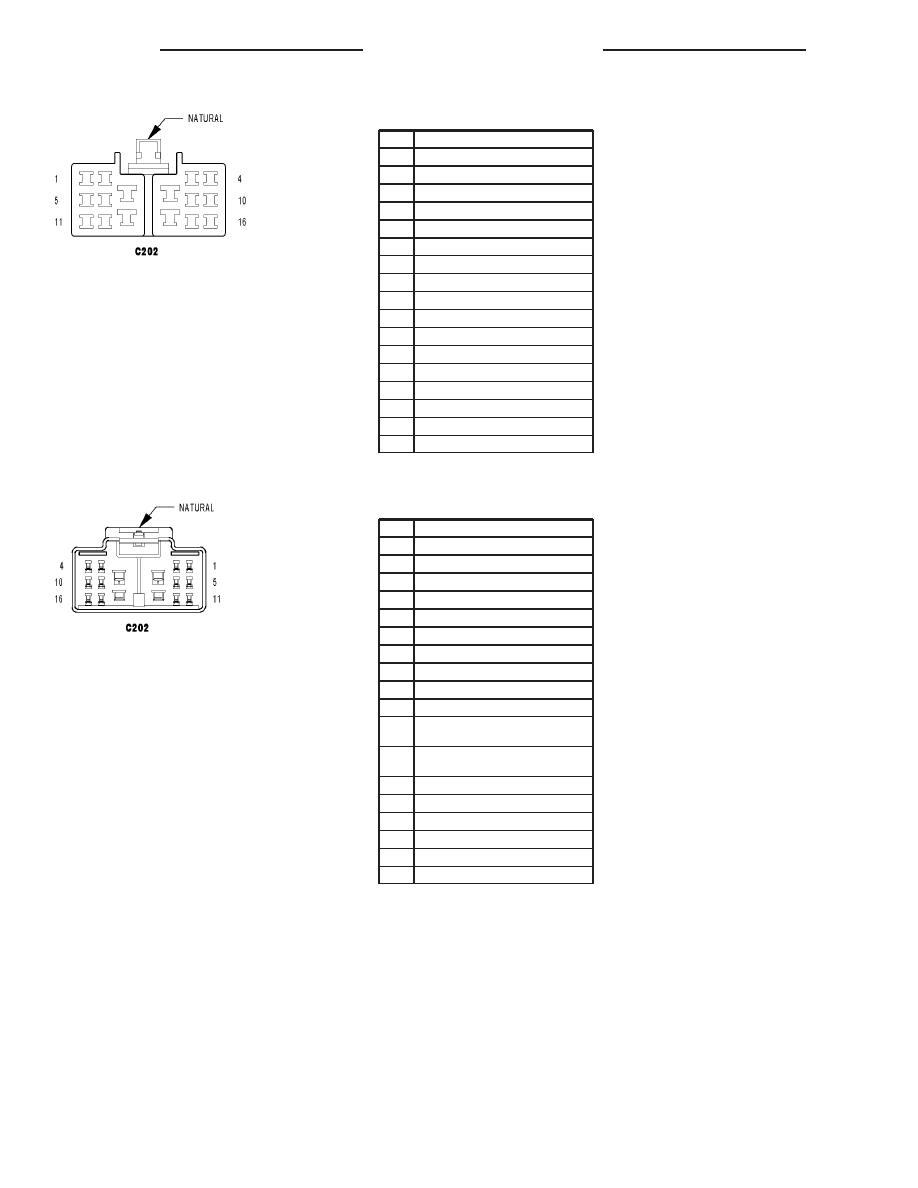

C202 - NATURAL (HVAC SIDE)

CAV

CIRCUIT

1

C55 20DB/WT

2

C255 20WT/DB

3

C52 20DB/LG (ATC)

4

C252 20LG/DB (ATC)

5

C66 20DB/OR

6

C266 20OR/DB

7

Z908 12BK (ATC)

7

C70 12DB/YL (MTC)

8

C7 12DB

9

C68 20DB/YL

10

C268 20YL/DB

11

C21 20DB/LG

12

C121 20DB/DG

13

C73 14DB/VT (MTC)

14

C72 14DB/OR (MTC)

15

C56 20DB/LB (ATC)

16

C71 16DB/BR (MTC)

C202 - NATURAL (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

C55 20DB/WT

2

C255 22WT/DB

3

C52 22DB/LG (ATC)

4

C252 22LG/DB (ATC)

5

C66 20DB/OR

6

C266 20OR/DB

7

Z908 12BK/RD (ATC)

7

C70 12DB/YL (MTC)

8

C7 12DB

9

C68 22DB/YL

10

C268 22YL/DB (ATC EXCEPT SRT8
EARLY BUILD)

10

C268 20YL/DB (ATC SRT8 EARLY
BUILD/MTC)

11

C21 20DB/LG

12

C121 20DB/DG

13

C73 12DB/VT (MTC)

14

C72 18DB/OR (MTC)

15

C56 20DB/LB (ATC)

16

C71 16DB/BR (MTC)

8W - 80 - 26

8W-80 CONNECTOR PIN-OUTS

LX

C203 - BLACK (BODY SIDE)

CAV

CIRCUIT

1

X300 18GY/BR (HIGHLINE)

2

B25 20GY/BK

3

G167 20VT/LB

4

G75 20VT

5

G77 20VT/GY

6

P112 20TN/OR (LHD AUTO DAY/NIGHT
MIRROR)

6

P37 20LG/TN (RHD)

7

Z210 20BK

8

X390 18DG/BR (HIGHLINE)

9

N4 20DB/WT

10

N5 20DB/WT

11

P1 20TN/LG

12

X303 18DG/TN

13

X393 18DG/GY

14

X201 18GY/VT (LHD)

14

X202 18DG/VT (RHD)

15

X291 18GY/YL (LHD)

15

X292 18DG/YL (RHD)

16

P393 20LG

17

P953 16DG/TN (LHD MEMORY)

17

A110 16OR/RD (RHD)

18

G914 20VT/GY (LHD MEMORY)

18

G74 20VT/WT (RHD)

19

P153 16TN/DG (LHD MEMORY)

19

G76 20VT/YL (RHD)

20

P151 20TN/OR (LHD MEMORY)

20

G160 20VT/LG (RHD)

21

P114 20TN/WT (LHD AUTO DAY/NIGHT
MIRROR)

21

A106 20LB/RD (RHD)

22

R57 20LG/GY

23

G161 20VT/DG

24

P152 20TN/LB (LHD MEMORY)

24

P303 20TN (RHD)

25

P157 16LB/TN (LHD MEMORY)

25

P31 20BK (RHD)

26

A917 18RD/TN (RHD)

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 27

C203 - BLACK (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

X300 18GY/BR (HIGHLINE)

2

B25 20GY/BK

3

G167 20VT/LB

4

G75 20VT

5

G77 20VT/GY

6

P112 20TN/OR (LHD AUTO DAY/NIGHT
MIRROR)

6

P37 20LG/TN (RHD)

7

Z210 20BK

8

X390 18DG/BR (HIGHLINE)

9

N4 20DB/WT

10

N5 20DB/WT

11

P1 20TN/LG

12

X303 18DG/TN

13

X393 18DG/GY

14

X201 18GY/VT (LHD)

14

X202 18DG/VT (RHD)

15

X291 18GY/YL (LHD)

15

X292 18DG/YL (RHD)

16

P393 20LG

17

P953 16DG/TN (LHD MEMORY)

17

A110 16OR/RD (RHD)

18

G914 20VT/GY (LHD MEMORY)

18

G74 18VT/WT (RHD)

19

P153 16TN/DG (LHD MEMORY)

19

G76 20VT/YL (RHD)

20

P151 20TN/OR (LHD MEMORY)

20

G160 20VT/LG (RHD)

21

P114 20TN/WT (LHD AUTO DAY/NIGHT
MIRROR)

21

A106 20LB/RD (RHD)

22

R57 20LG/GY

23

G161 20VT/DG

24

P152 20TN/LB (LHD MEMORY)

24

P303 20TN (RHD)

25

P157 16LB/TN (LHD MEMORY)

25

P31 20TN/YL (RHD)

26

D21 20PK (LHD EXCEPT POLICE)

26

A917 18RD/TN (RHD)

8W - 80 - 28

8W-80 CONNECTOR PIN-OUTS

LX

C204 - NATURAL (DOME SIDE)

CAV

CIRCUIT

1

-

2

M24 18YL/WT

3

M27 18YL/LB

4

Z909 16BK/LG

5

A117 20RD/DG (EVIC)

6

F880 20PK (EVIC EXCEPT RHD SUN-
ROOF)

6

F880 20PK/DG (RHD SUNROOF)

7

D54 20WT (EVIC/SUNROOF)

8

D55 20WT/OR (EVIC/SUNROOF)

9

D777 20WT/DG (PARKTRONICS)

10

X777 20DG/GY (PARKTRONICS)

10

A932 18RD (POLICE)

11

X13 16DG/GY (SUNROOF)

12

Z171 20GY/BK (PARKTRONICS)

12

A931 18RD/WT (POLICE)

13

-

14

A930 18RD/LG (POLICE)

14

G460 20DG/VT (RHD)

15

G946 20LG/VT (RHD)

16

-

17

-

18

-

C204 - NATURAL (INSTRUMENT PANEL SIDE)

CAV

CIRCUIT

1

E12 20OR/GY

2

M24 18YL/WT

3

M27 20YL/LB

4

Z909 16BK/LG

5

A117 20RD/DG (EXCEPT POLICE)

6

F880 20PK/DG (EXCEPT POLICE)

7

D54 20WT (EXCEPT POLICE)

8

D55 20WT/OR (EXCEPT POLICE)

9

D777 20WT/DG (PARKTRONICS)

10

X777 20DG/GY (PARKTRONICS)

10

A932 18RD (POLICE)

11

X13 16DG/GY (EXCEPT POLICE)

12

Z171 20GY/BK (PARKTRONICS)

12

A931 18RD/WT (POLICE)

13

-

14

A930 18RD/LG (POLICE)

14

G460 20DG/VT (RHD)

15

G946 20LG/VT (RHD)

16

-

17

-

18

-

LX

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 29
