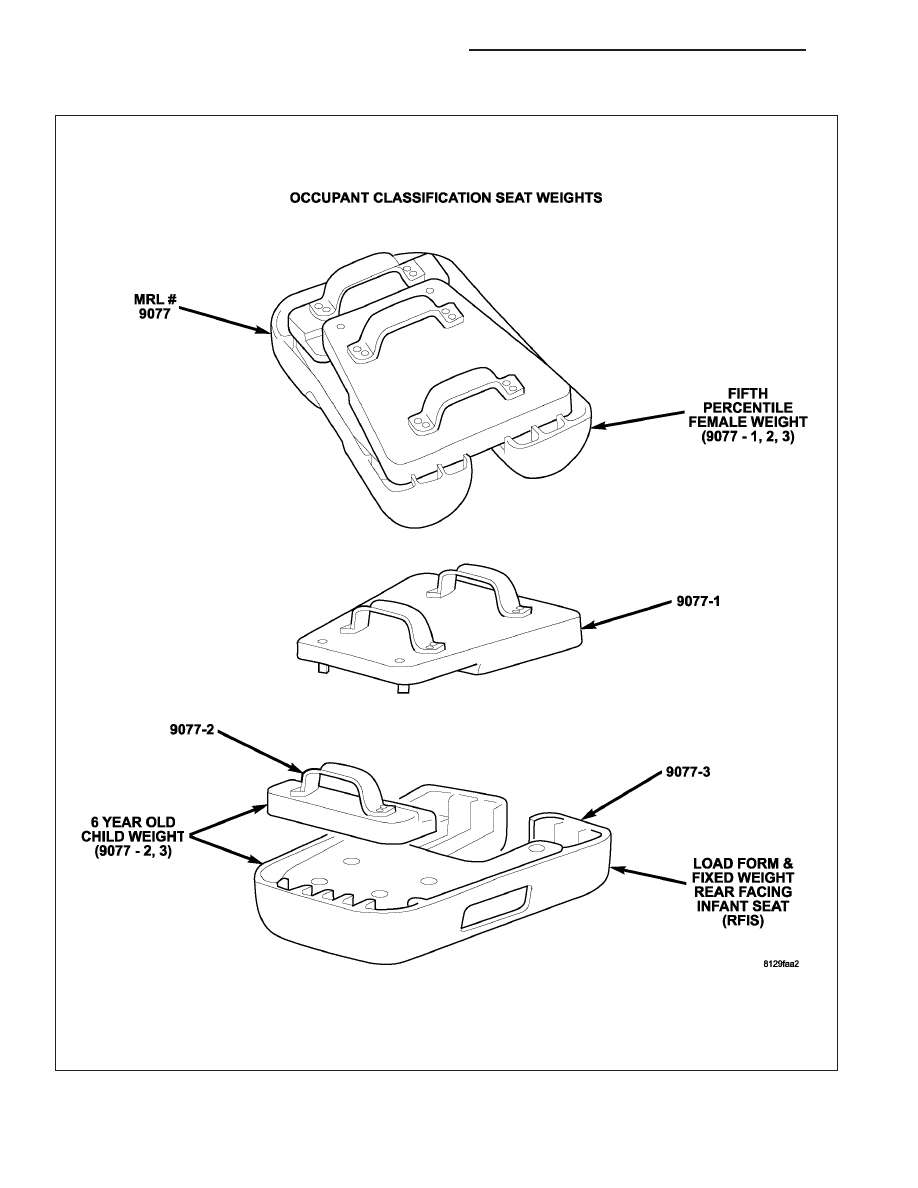

*OCS VERIFICATION TEST - VER 1

For a complete wiring diagram Refer to Section 8W.

8O - 358

RESTRAINTS - ELECTRICAL DIAGNOSTICS

LX

1.

1. Remove any special tools or jumper wires and reconnect all previously disconnected components - except the
Battery.

WARNING: TO AVOID PERSONAL INJURY OR DEATH, TURN THE IGNITION ON THEN RECONNECT THE
BATTERY.
2. Connect the scan tool to the Data Link Connector - use the most current software available.

3. With the scan tool to erase stored DTCs in all airbag system modules.

4. Turn the ignition off, and wait 15 seconds, then turn the ignition on.

5. Wait one minute, and read active codes and if there are none present read the stored codes.

6. Note: Read the DTC’s in all airbag system related modules.

7. If the scan tool shows any active or stored codes, return to the Table of Content and follow path specified for that
trouble code. If no active or stored codes are present, the repair is complete.

Are any DTC’s present or is the original condition still present?

Yes

>> Repair is not complete, refer to appropriate symptom list.

No

>> Repair is complete.

LX

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 359

*ORC VERIFICATION TEST - VER 1

For a complete wiring diagram Refer to Section 8W.

1.

1. Remove any special tools or jumper wires and reconnect all previously disconnected components - except the
Battery.

WARNING: TO AVOID PERSONAL INJURY OR DEATH, TURN THE IGNITION ON THEN RECONNECT THE
BATTERY.
2. Connect the scan tool to the Data Link Connector - use the most current software available.

3. With the scan tool to erase stored DTCs in all airbag system modules.

4. Turn the ignition off, and wait 15 seconds, then turn the ignition on.

5. Wait one minute, and read active codes and if there are none present read the stored codes.

6. Note: If equipped with Airbag On - Off switch, read the DTC’s in all switch positions.

7. Note: Read the DTC’s in all airbag system related modules.

8. If the scan tool shows any active or stored codes, return to the Table of Contents and follow path specified for
that trouble code. If no active or stored codes are present, the repair is complete.

Are any DTC’s present or is the original condition still present?

Yes

>> Repair is not complete, refer to appropriate symptom list.

No

>> Repair is complete.

8O - 360

RESTRAINTS - ELECTRICAL DIAGNOSTICS

LX

U1414-IMPLAUSIBLE/MISSING ECU CONFIGURATION DATA

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on. The ORC on board diagnostics continuously monitors the CAN Bus message from the
FCM containing the ORC Configuration Data.

•

Set Condition:
This DTC will set if the appropriate CAN Bus message is not received by the ORC.

Possible Causes

FRONT CONTROL MODULE

Diagnostic Test

1.

FRONT CONTROL MODULE FAILURE

Turn the ignition on.

With the scan tool, read FCM DTCs.

Does the scan tool display any Front Control Module DTCs?

Yes

>> Select appropriate symptom from Symptom List. Repair all FCM active DTCs and before diagnosing the

ORC DTCs.

No

>> Replace the Front Control Module in accordance with the Service Information.

Perform the *AIRBAG SYSTEM VERIFICATION TEST - VER 1.

LX

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 361
