(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0164-LOST COMMUNICATION WITH HVAC CONTROL MODULE

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0168-LOST COMMUNICATION WITH VEHICLE SECURITY CONTROL MODULE
(SKREEM/WCM)

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

8O - 322

RESTRAINTS - ELECTRICAL DIAGNOSTICS

LX

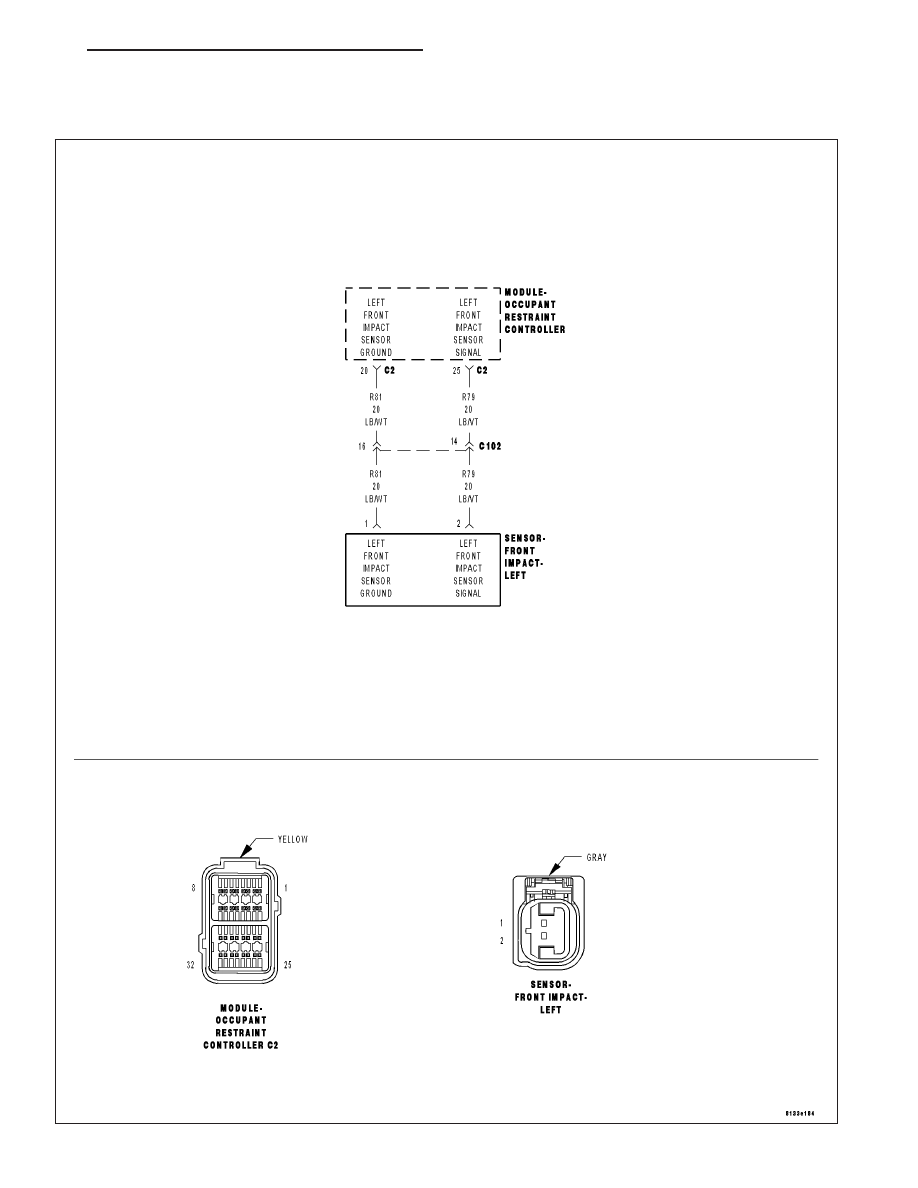

U0170-LOST COMMUNICATION W/UP-FRONT LEFT SATELLITE ACCELERATION
SENSOR

LX

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 323

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
The Occupant Restraint Controller (ORC) continuously communicates with the Front Left Impact Sensor over
the sensor signal circuit. The sensor communication and on board diagnostics are powered by the ORC signal.

•

Set Condition:
This code will set, if the ORC and the Front Left Impact Sensor do not establish and maintain valid data com-
munications.

Possible Causes

(R79) SIGNAL CIRCUIT SHORTED TO BATTERY

(R79) SIGNAL CIRCUIT SHORTED TO GROUND

(R79, R81) FRONT LEFT IMPACT SENSOR CIRCUITS SHORTED TOGETHER

(R81) FRONT LEFT IMPACT SENSOR GROUND CIRCUIT OPEN

(R79) FRONT LEFT IMPACT SENSOR SIGNAL CIRCUIT OPEN

ORC, FRONT LEFT IMPACT SENSOR

Diagnostic Test

1.

VERIFY THAT DTC U0170-LOST COMMUNICATION W/UP-FRONT LEFT SATELLITE ACCELERATION
SENSOR IS ACTIVE

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the ignition must be turned off and the battery must
be disconnected.
Turn the ignition on.

With the scan tool, read ORC DTCs.

Does the scan tool display active: U0170-LOST COMMUNICATION W/UP-FRONT LEFT SATELLITE
ACCELERATION SENSOR?

Yes

>> Go To 2

No

>> Go To 9

2.

CHECK THE (R79, R81) FRONT LEFT IMPACT SENSOR SIGNAL AND GROUND CIRCUITS FOR A SHORT
TO BATTERY

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the Front Left Impact Sensor connector.

Disconnect the ORC connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
Measure the voltage of the (R79) Front Left Impact Sensor Signal cir-
cuit and (R81) Sensor Ground circuit at the Front Left Impact Sensor
connector and ground.

Is there any voltage present?

Yes

>> Repair the (R79, R81) Front Left Impact Sensor circuits for

a short to battery.

Perform the ORC VERIFICATION TEST - VER 1.

No

>> Go To 3

8O - 324

RESTRAINTS - ELECTRICAL DIAGNOSTICS

LX

3.

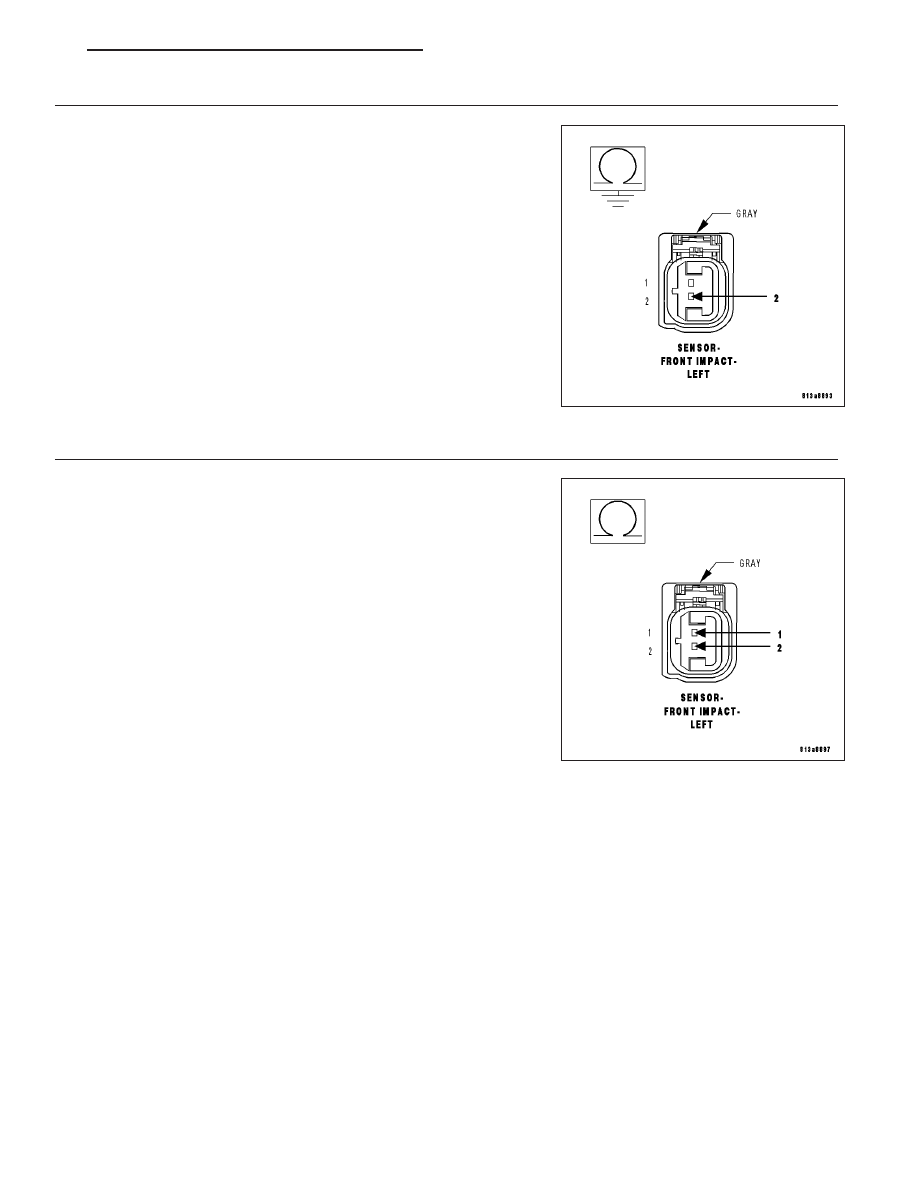

CHECK THE (R79) FRONT LEFT IMPACT SENSOR SIGNAL CIRCUIT FOR A SHORT TO GROUND

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Measure the resistance of the (R79) Front Left Impact Sensor Signal
circuit between the Front Left Impact Sensor connector and ground.

Is the resistance below 100K ohms?

Yes

>> Repair the (R79) Front Left Impact Sensor Signal circuit for

a short to ground.

Perform the ORC VERIFICATION TEST - VER 1.

No

>> Go To 4

4.

CHECK THE (R79, R81) FRONT LEFT IMPACT SENSOR CIRCUITS FOR A SHORT TOGETHER

Measure the resistance between the (R79) Front Left Impact Sensor
Signal and (R81) Sensor Ground circuits at the Front Left Impact Sen-
sor connector.

Is the resistance below 100K ohms?

Yes

>> Repair the (R79, R81) Front Left Impact Sensor circuits

shorted together.

Perform the ORC VERIFICATION TEST - VER 1.

No

>> Go To 5

LX

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 325
