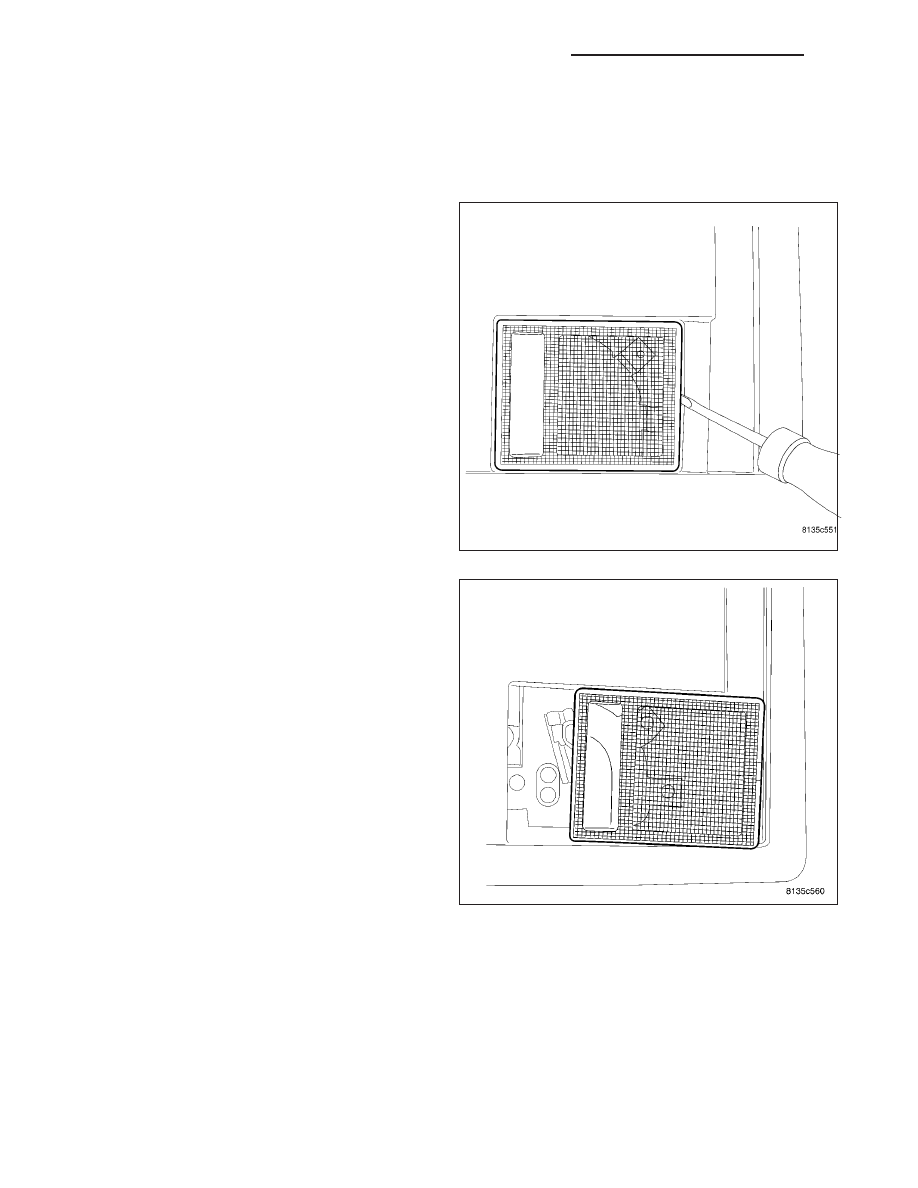

READING LAMP

REMOVAL

OVERHEAD CONSOLE

1. Disconnect and isolate the battery negative cable.

2. Using a trim stick (special tool #C-4755) or equiv-

alent, gently pry out the top (toward windshield)
side of the reading lamp lens.

3. Lift the top of the lens up and slide forward (toward

windshield) until the tab is released from the over-
head console.

4. Gently pull the lamp out of the overhead console.

8L - 158

LAMPS/LIGHTING - INTERIOR - SERVICE INFORMATION

LX

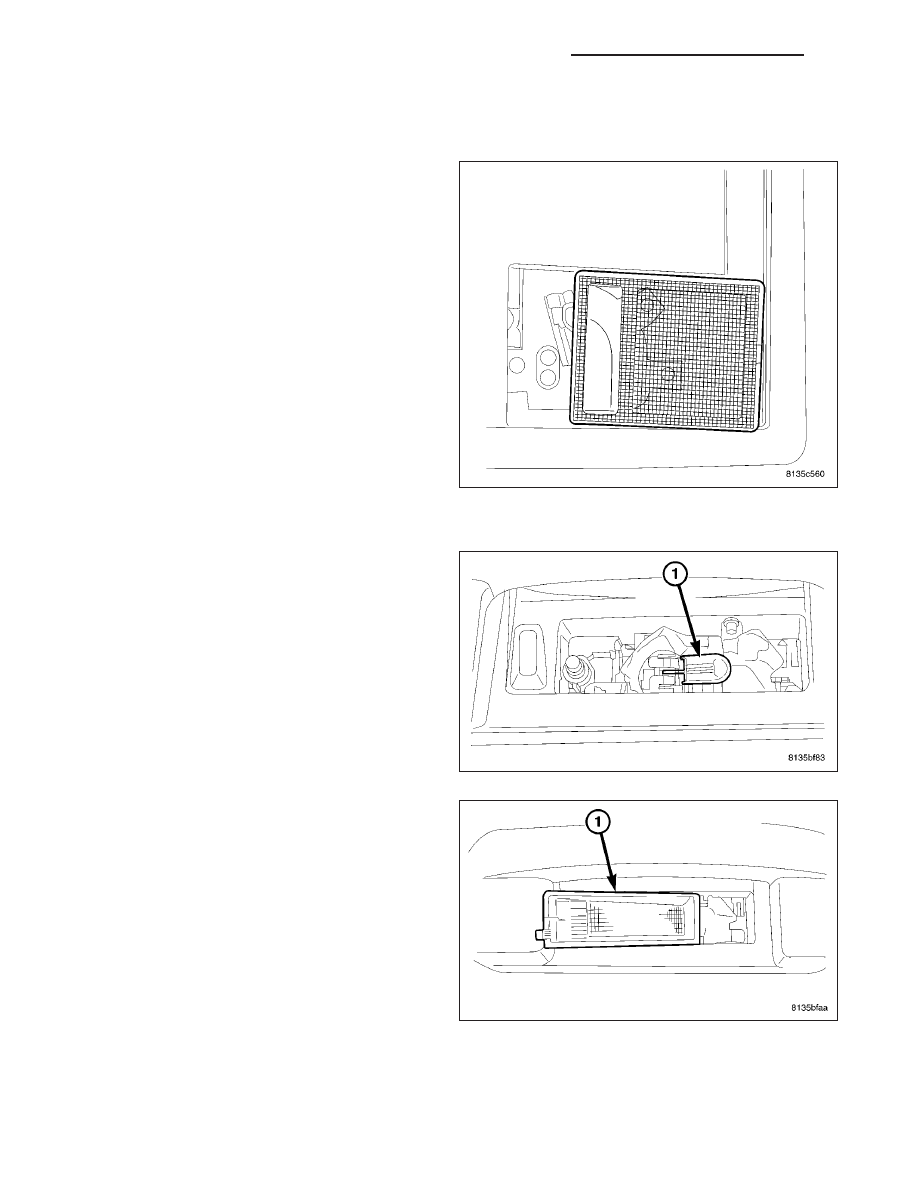

REAR

1. Disconnect and isolate the battery negative cable.

2. Using a trim stick (special tool #C-4755) or equiv-

alent, gently pry out the edge of the reading lamp
lens. There will be a small slot on the side of the
lens that should be used. Looking at the unit it will
be on the left side of the lens.

3. Lift out on the lens and slide the lens to the left so

that the retaining tabs are exposed and the lens
can be then removed.

4. Grasp lamp with fingers and firmly pull lamp (1)

from unit.

LX

LAMPS/LIGHTING - INTERIOR - SERVICE INFORMATION

8L - 159

INSTALLATION

OVERHEAD CONSOLE

1. Firmly push the lamp into the overhead console.

2. Place the tab inside the rear edge of the overhead

console. Carefully push down on the side of the
lens opposite from the tab side, making sure to
snap in both sides of the lens.

3. Connect the battery negative cable.

REAR

1. Firmly push the lamp (1) into the reading lamp unit.

2. Looking at the lamp unit place the right side in first

and make sure the tabs are under the lip of the
unit. Slide right and then firmly snap lens (1) into
place.

3. Connect the battery negative cable.

8L - 160

LAMPS/LIGHTING - INTERIOR - SERVICE INFORMATION

LX

MESSAGE SYSTEMS

TABLE OF CONTENTS

page

page

MESSAGE CENTER - ELECTRICAL

DIAGNOSTICS . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

MESSAGE CENTER - SERVICE INFORMATION . 136
OVERHEAD CONSOLE - ELECTRICAL

DIAGNOSTICS . . . . . . . . . . . . . . . . . . . . . . . . . 141

OVERHEAD CONSOLE - SERVICE

INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . 155

MESSAGE CENTER - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

MESSAGE CENTER - ELECTRICAL

DIAGNOSTICS
DIAGNOSIS AND TESTING

P1462 — FUEL LEVEL OUTPUT CIRCUIT

LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

P1463 — FUEL LEVEL OUTPUT CIRCUIT

HIGH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

P1504 — VEHICLE SPEED OUTPUT

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

P1505 — VEHICLE SPEED OUTPUT

CIRCUIT HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

P164A — MIL OUTPUT CIRCUIT LOW . . . . . . . . 18
P164B — MIL OUTPUT CIRCUIT HIGH . . . . . . . 21
P170A — PARK/NEUTRAL OUTPUT

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

P170B — PARK/NEUTRAL OUTPUT

CIRCUIT HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

P170C — ENGINE RPM OUTPUT CIRCUIT

LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

P170D — ENGINE RPM OUTPUT CIRCUIT

HIGH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

C1088 — BRAKE LAMP SWITCH OUTPUT

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

C1089 — BRAKE LAMP OUTPUT CIRCUIT

HIGH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

B1693 — ACCESSORY DIMMING CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

B1694 — ACCESSORY DIMMING CONTROL

CIRCUIT HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

B17CF — EMERGENCY FLASHING LAMP

REQUEST 1 CIRCUIT HIGH . . . . . . . . . . . . . . . . 53

B17D2 — EMERGENCY FLASHING LAMP

REQUEST 2 CIRCUIT HIGH . . . . . . . . . . . . . . . . 57

B17D4 — HEADLAMP STATUS OUTPUT

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

B17D5 — HEADLAMP STATUS OUTPUT

CIRCUIT HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

B19B4 — DRIVER DOOR AJAR OUTPUT

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

P19B5 — DRIVER DOOR AJAR OUTPUT

CIRCUIT HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

P1A5B — PANIC ALARM MUTE REQUEST

CIRCUIT HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

B1A5D — PANIC ALARM ACTIVATION

OUTPUT CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . 79

B1A5E — PANIC ALARM ACTIVATION

STATUS CIRCUIT HIGH . . . . . . . . . . . . . . . . . . . . 82

B1CC1 — DEPLOYMENT NOTIFICATION

OUTPUT CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . 86

B1CC2 — DEPLOYMENT NOTIFICATION

OUTPUT CIRCUIT HIGH. . . . . . . . . . . . . . . . . . . . 90

B210D-BATTERY VOLTAGE LOW . . . . . . . . . . . . 95
B210E-BATTERY VOLTAGE HIGH . . . . . . . . . . . . 98
B237C — DATA COMMUNICATION RADIO

INPUT CIRCUIT HIGH . . . . . . . . . . . . . . . . . . . . . 100

B237F — HORN MUTE REQUEST CIRCUIT

HIGH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

B2381 — DRIVER SEAT BELT OUTPUT

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

B2382 — DRIVER SEAT BELT OUTPUT

CIRCUIT HIGH . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

B2384 — HORN SWITCH OUTPUT CIRCUIT

LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

B2385 — HORN SWITCH OUTPUT CIRCUIT

HIGH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

U0021 — CAN B BUS (+) CIRCUIT OPEN . . . . 122

LX

MESSAGE SYSTEMS

8M - 1
