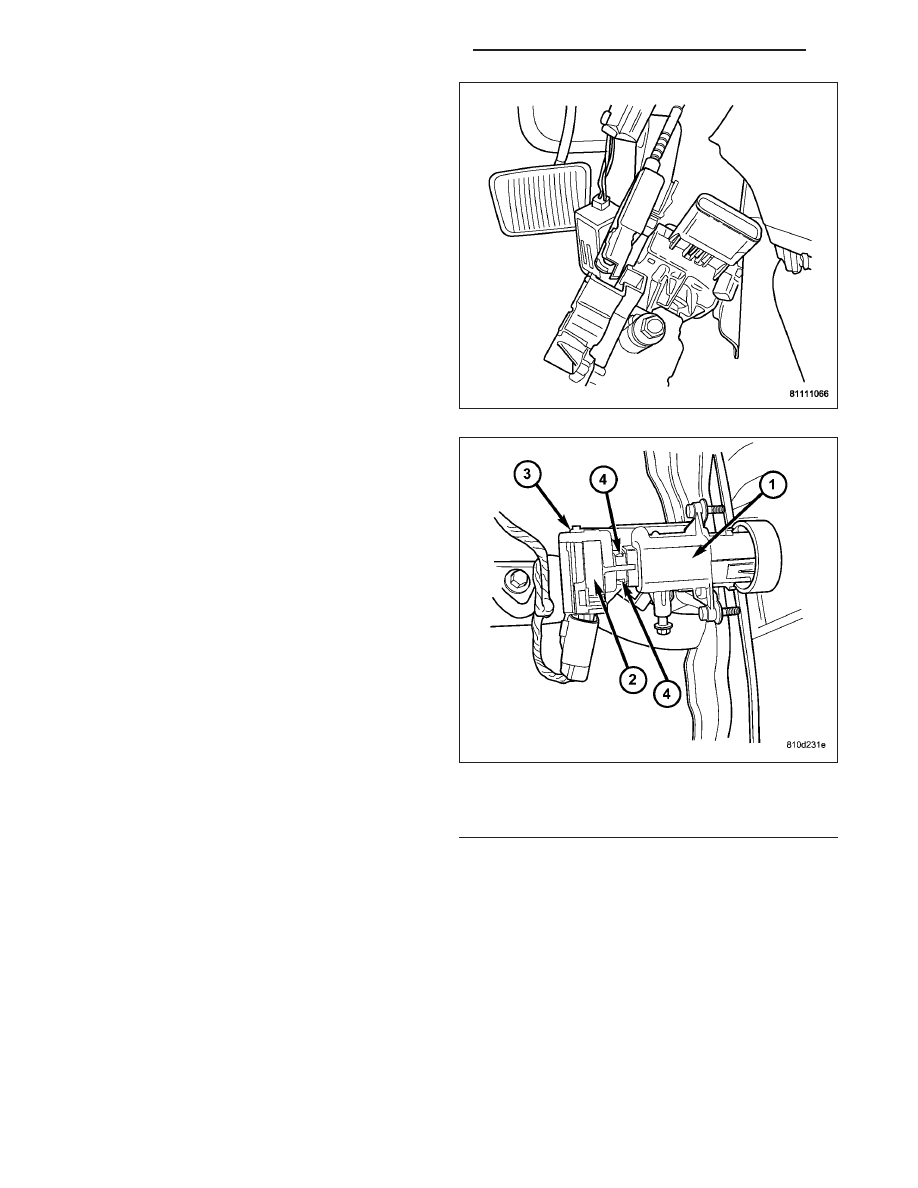

13. Interlocking cable removed.

14. Remove ignition switch mounting screw.

15. Squeeze the 2 locking tabs to remove ignition

switch from the lockhousing.

INSTALLATION

The ignition switch attaches to the lock cylinder housing on the end opposite the lock cylinder. For ignition switch
terminal and circuit identification, refer to the Wiring Diagrams section.

1 - Ignition Key Housing
2 - Ignition Switch
3 - Ignition Switch Mounting Screws
4 - Locking Tabs

8I - 54

IGNITION SYSTEM - SERVICE INFORMATION

LX

1. A tab on the ignition switch indexes to a notch in

the lock cylinder housing. Also, a slot in the end of
the ignition switch fits over the shaft in the end of
the lock cylinder housing. Use the ignition key to
rotate the lock cylinder to align the ignition switch
with lock cylinder housing. Insert ignition switch into
lock housing until locking tabs are seated into
openings on lock housing.

2. Install ignition switch mounting screw.

3. Install the interlock cable into the switch assembly.

LX

IGNITION SYSTEM - SERVICE INFORMATION

8I - 55

4. Attach electrical connector to SKREEM Module.

5. Install switch assembly into Instrument Panel.

6. Attach electrical connector to ignition switch.

8I - 56

IGNITION SYSTEM - SERVICE INFORMATION

LX

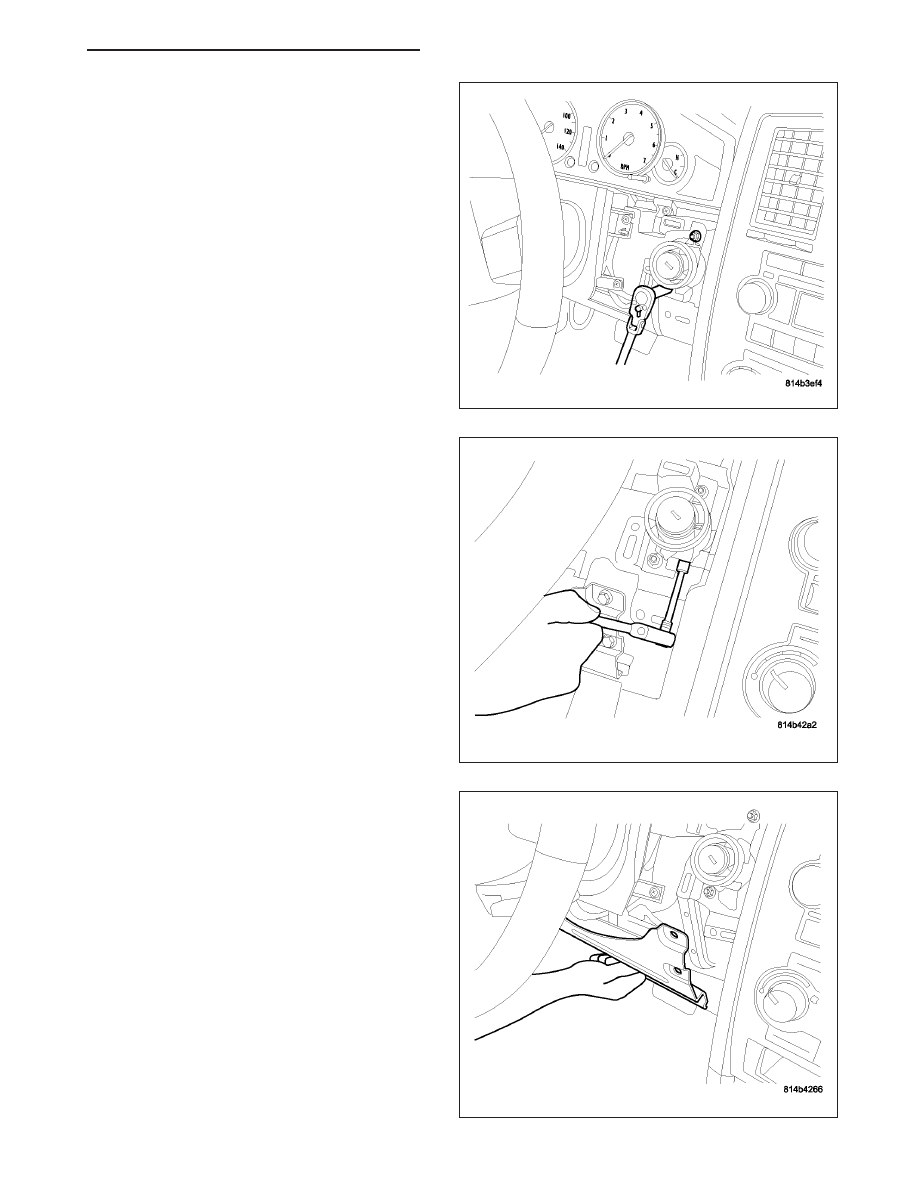

7. Tighten the 2 mounting nuts.

8. Tighten the lower mounting nut.

9. Install steering column reinforcement.

LX

IGNITION SYSTEM - SERVICE INFORMATION

8I - 57
