B2337–HORN CONTROL CIRCUIT HIGH – FCM

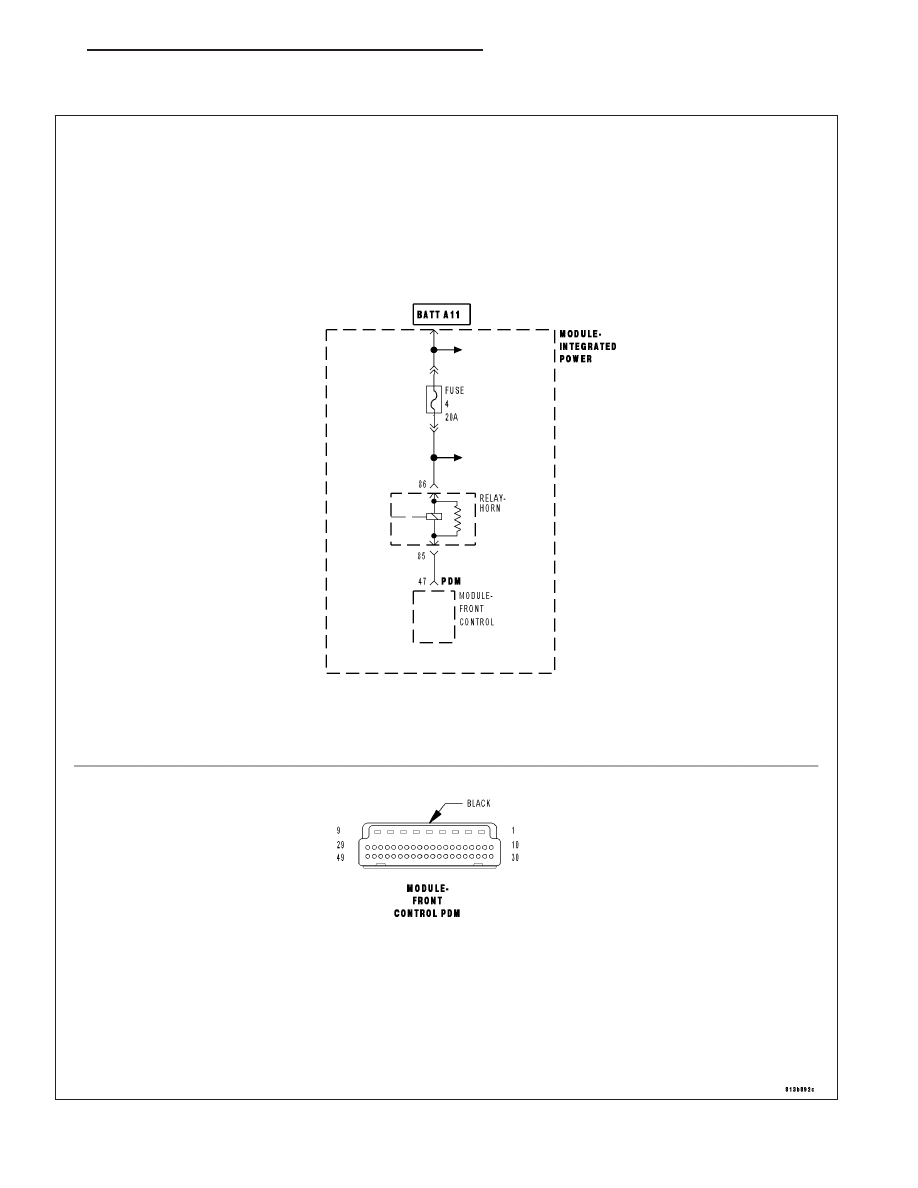

For a complete wiring diagram Refer to Section 8W.

8H - 10

HORN - ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:
Continuously

•

Set Condition:
When the Front Control Module detects excessive current on the Horn Relay Control circuit.

Possible Causes

HORN RELAY

POWER DISTRIBUTION CENTER

FRONT CONTROL MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase DTC’s

Operate the Horn Switch several times.

Cycle the ignition from on to off 3 times and leave on.

With the scan tool, read DTC’s.

Does the scan tool display B2337 – HORN CONTROL CIRCUIT
HIGH?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present

at this time. Using the wiring diagram/schematic as a guide,
inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1.

2.

HORN RELAY

Turn the ignition off.

Install a known good relay in place of the Horn Relay.

With the scan tool erase DTC’s

Operate the Horn Switch several times.

Cycle the ignition from on to off 3 times and leave on.

With the scan tool, read DTC’s.

Does the scan tool display B2337 – HORN CONTROL CIRCUIT HIGH?

No

>> Replace the original Horn Relay.

Perform BODY VERIFICATION TEST - VER 1. (Refer to BODY VERIFICATION TEST - VER 1).

Yes

>> Go To 3

LX

HORN - ELECTRICAL DIAGNOSTICS

8H - 11

3.

SHORTED POWER DISTRIBUTION CENTER

Remove the Horn Relay.

Disconnect the Front Control Module from the PDC 49 – way connec-
tor.

Turn the ignition on.

Measure the voltage between (X4) Horn Relay Control circuit and
ground.

Is there any voltage present?

Yes

>> Replace the Power Distribution Center.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

No

>> Replace the Front Control Module.

Perform BODY VERIFICATION TEST - VER 1. (Refer to
BODY VERIFICATION TEST - VER 1).

8H - 12

HORN - ELECTRICAL DIAGNOSTICS

LX

B2338–HORN CONTROL CIRCUIT OPEN – FCM

For a complete wiring diagram Refer to Section 8W.

LX

HORN - ELECTRICAL DIAGNOSTICS

8H - 13
