3. Remove bracket bolts.

4. Remove upper mounting bolt.

5. Raise and support vehicle.

6. Remove middle splash pan.

7. Disconnect generator field circuit plug.

8. Remove B+ terminal nut and wire.

8F - 54

CHARGING

LX

9. Remove lower mounting bolts.

10. Remove generator.

6.1L

WARNING: DISCONNECT NEGATIVE CABLE FROM BATTERY BEFORE REMOVING BATTERY OUTPUT WIRE
(B+ WIRE) FROM GENERATOR. FAILURE TO DO SO CAN RESULT IN INJURY OR DAMAGE TO ELECTRICAL
SYSTEM.

1. Disconnect negative battery cable at battery.

2. Raise and support vehicle.

LX

CHARGING

8F - 55

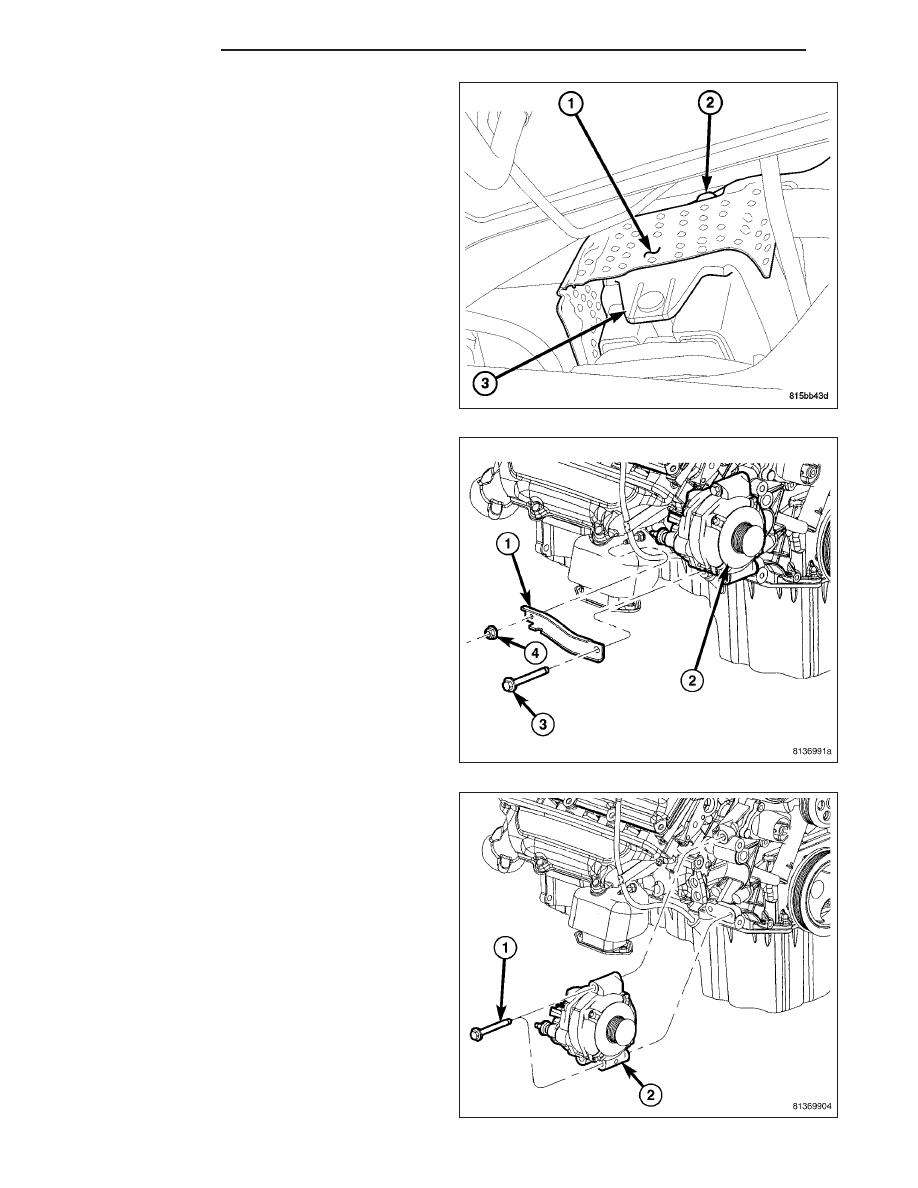

3. A heat shield (1) is used over the right engine

mount (3). Remove two heat shield mounting bolts
(2). The heat shield must be removed to gain
access to generator support bracket nut (refer to
following step).

4. Loosen, but do not remove generator support

bracket nut (4).

5. Remove bolt (3).

6. Unsnap plastic insulator cap from B+ output termi-

nal.

7. Remove B+ terminal mounting nut at rear of gen-

erator. Disconnect terminal from generator.

8. Disconnect field wire connector at rear of generator

by pushing on connector tab.

9. Lower vehicle.

10. Remove generator drive belt. Refer to 7, Cooling

System for procedure.

11. Partially drain some engine coolant and remove

upper radiator hose.

12. Remove two generator mounting bolts (1).

13. Remove generator (2) from vehicle.

8F - 56

CHARGING

LX

5.7L

WARNING: DISCONNECT NEGATIVE CABLE FROM BATTERY BEFORE REMOVING BATTERY OUTPUT WIRE
(B+ WIRE) FROM GENERATOR. FAILURE TO DO SO CAN RESULT IN INJURY OR DAMAGE TO ELECTRICAL
SYSTEM.

1. Disconnect negative battery cable at battery.

2. Remove generator drive belt. Refer to 7, Cooling System for procedure.

3. Raise and support vehicle.

4. Unsnap plastic insulator cap from B+ output terminal.

5. Remove B+ terminal mounting nut at rear of generator. Disconnect terminal from generator.

6. Disconnect field wire connector at rear of generator by pushing on connector tab.

7. Remove generator support bracket nut (4) and bolt

(3). Remove support bracket (1).

8. Remove 2 generator mounting bolts (1).

9. Remove generator (2) from vehicle.

LX

CHARGING

8F - 57
