4. To replace the clock illumination lamps (1), turn

sockets (1) counterclockwise to remove lamp and
socket (1).

INSTALLATION

1. Place lamp and sockets (1) into opening and turn

clockwise till detent is felt.

8C - 4

CLOCK

LX

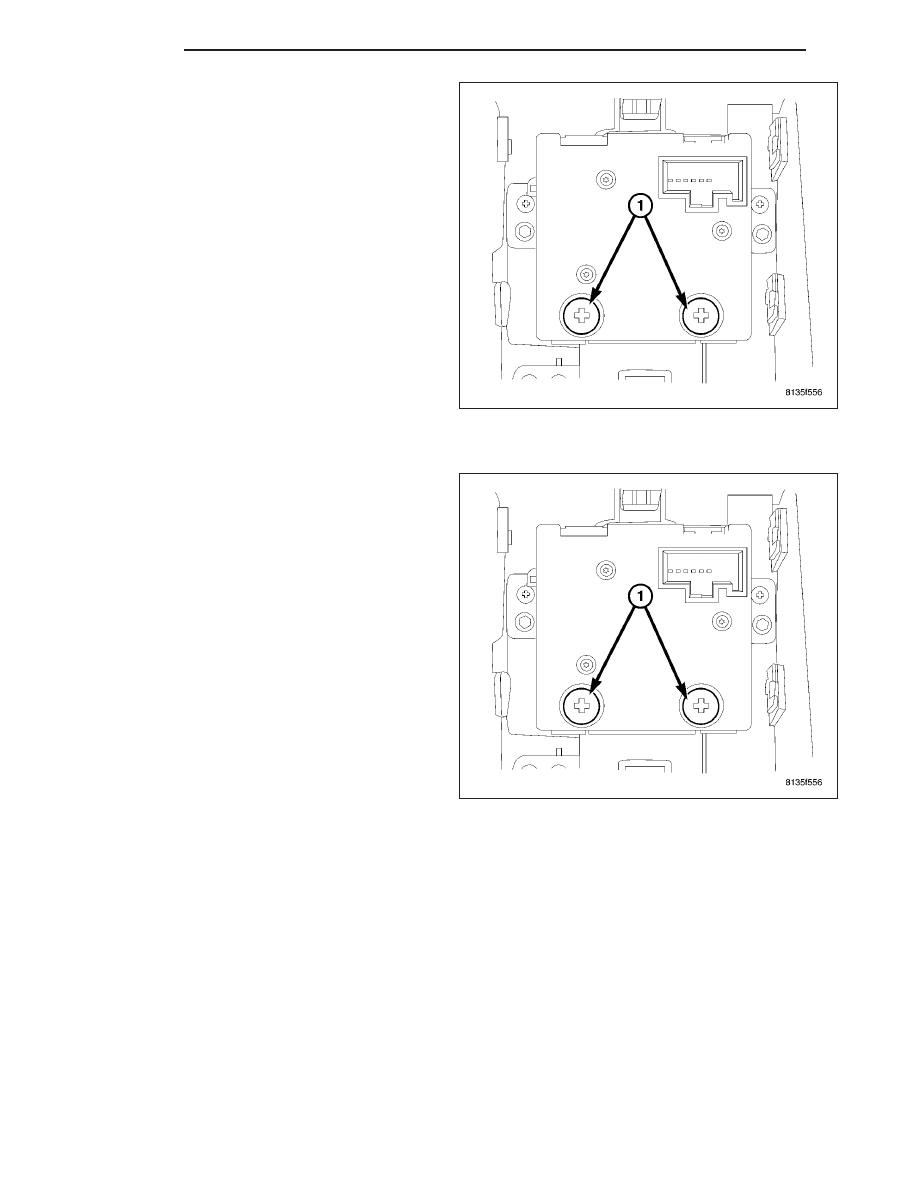

2. Place the clock into bezel opening and then install

the two retaining screws (1).

3. Install the Instrument Panel Center Bezel (Refer to

23 - BODY/INSTRUMENT PANEL/INSTRUMENT
PANEL CENTER BEZEL - INSTALLATION).

4. Connect the battery negative cable.

5. Adjust clock to proper time.

LX

CLOCK

8C - 5

ELECTRONIC CONTROL MODULES

TABLE OF CONTENTS

page

page

ELECTRONIC CONTROL MODULES -

ELECTRICAL DIAGNOSTICS. . . . . . . . . . . . . . . . . 1

ELECTRONIC CONTROL MODULES - SERVICE

INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . 242

ELECTRONIC CONTROL MODULES - ELECTRICAL

DIAGNOSTICS

TABLE OF CONTENTS

page

page

ELECTRONIC CONTROL MODULES -

ELECTRICAL DIAGNOSTICS
DIAGNOSIS AND TESTING

B210D-BATTERY VOLTAGE LOW . . . . . . . . . . . . . . 4
B210E-BATTERY VOLTAGE HIGH . . . . . . . . . . . . . 5
B2112-5 VOLT SUPPLY CIRCUIT LOW . . . . . . . . . 6
B2113-5 VOLT SUPPLY CIRCUIT HIGH . . . . . . . . . 8
B2206-CURRENT VIN MISSING/MISMATCH . . . 10
B2215-FRONT CONTROL MODULE

INTERNAL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

B222C-VEHICLE CONFIGURATION NOT

PROGRAMMED. . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

U0001-CAN C BUS . . . . . . . . . . . . . . . . . . . . . . . . . . 13
U0019-CAN B BUS . . . . . . . . . . . . . . . . . . . . . . . . . . 19
U0100-LOST COMMUNICATION WITH

ECM/PCM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

U0101-LOST COMMUNICATION WITH TCM . . . 27
U0103-LOST COMMUNICATION WITH

ELECTRIC GEAR SHIFT MODULE . . . . . . . . . . 30

U0121-LOST COMMUNICATION WITH

ANTI-LOCK BRAKE MODULE . . . . . . . . . . . . . . . 33

U0141–LOST COMMUNICATION WITH

FRONT CONTROL MODULE . . . . . . . . . . . . . . . . 36

U0143-LOST COMMUNICATION WITH

MULTI-PURPOSE MODULE (POLICE AND
TAXI INTERFACE MODULE) (PTIM) . . . . . . . . . 39

U0151–LOST COMMUNICATION WITH

OCCUPANT RESTRAINT CONTROLLER
(ORC). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

U0154–LOST COMMUNICATION WITH

OCCUPANT CLASSIFICATION MODULE . . . . . 45

U0155-LOST COMMUNICATION WITH

CLUSTER/CCN . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

U0156–LOST COMMUNICATION WITH EOM . . 51

U0159-LOST COMMUNICATION WITH PARK

ASSIST CONTROL MODULE. . . . . . . . . . . . . . . . 54

U0164-LOST COMMUNICATION WITH HVAC

CONTROL MODULE . . . . . . . . . . . . . . . . . . . . . . . 57

U0167-LOST COMMUNICATION WITH

INTRUSION TRANSCEIVER CONTROL
MODULE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

U0168-LOST COMMUNICATION WITH

VEHICLE SECURITY CONTROL MODULE
(SKREEM/WCM) . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

U0169-LOST COMMUNICATION WITH

SUNROOF CONTROL MODULE. . . . . . . . . . . . . 66

U0181-LOST COMMUNICATION WITH

HEADLAMP LEVELING TRANSLATOR . . . . . . . 69

U0184-LOST COMMUNICATION WITH

RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

U0186-LOST COMMUNICATION WITH

AUDIO AMPLIFIER . . . . . . . . . . . . . . . . . . . . . . . . . 75

U0193-LOST COMMUNICATION WITH

TRAFFIC INFORMATION RECEIVER
MODULE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

U0195-LOST COMMUNICATION WITH

SDARS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

U0196-LOST COMMUNICATION WITH

VEHICLE ENTERTAINMENT CONTROL
MODULE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

U0197-LOST COMMUNICATION WITH

HANDS FREE PHONE MODULE . . . . . . . . . . . . 87

U0199-LOST COMMUNICATION WITH

DRIVER DOOR MODULE . . . . . . . . . . . . . . . . . . . 90

U0200-LOST COMMUNICATION WITH

PASSENGER DOOR MODULE . . . . . . . . . . . . . . 93

U0208-LOST COMMUNICATION WITH

HEATED SEAT CONTROL MODULE . . . . . . . . . 96
