3.

CHECK FOR VOLTAGE ON THE (X393) SPEAKER (-) CIRCUIT

Measure for voltage on the (X393) Speaker (-) circuit.

Is the voltage above 10.0 volts?

Yes

>> Repair the (X393) Speaker (-) circuit for a short to voltage.

Perform BODY VERIFICATION TEST VER-1.

No

>> Replace the Radio in accordance with the service informa-

tion.

Perform BODY VERIFICATION TEST VER-1.

8A - 114

AUDIO - ELECTRICAL DIAGNOSTICS

LX

B140B-REAR LEFT AUDIO SPEAKER OUTPUT CIRCUIT OPEN

For a complete wiring diagram Refer to Section 8W.

LX

AUDIO - ELECTRICAL DIAGNOSTICS

8A - 115

•

When Monitored:

•

With the Radio on.

•

Set Condition:

•

When the Output circuit is open for more than 3 seconds. The Radio will not set the fault if the radio confirms
an amplifier is on the BUS.

Possible Causes

SPEAKER

(X303) (X393) LEFT REAR SPEAKER OUTPUT CIRCUIT

Diagnostic Test

1.

Intermittent Condition

Turn the ignition on.

With the Scan Tool, clear all Audio DTC’s.

Turn the Radio on.

With the Scan Tool, read the DTC information.

Does the Scan Tool read: B140B-REAR LEFT AUDIO SPEAKER OUTPUT CIRCUIT OPEN?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST VER 1.

2.

(X303) (X393) Speaker Output circuits.

Turn the ignition off.

Disconnect the Radio C1 harness connector.

Disconnect the Rear Left Audio Speaker connector.

Measure the resistance of each speaker (X303)(+) and (X393)(-) circuit between the Radio and the Speaker.

Is the resistance below 5.0 ohms for each circuit?

Yes

>> Go To 3

No

>> Repair the applicable Output Speaker circuit for an open condition.

Perform the BODY VERIFICATION TEST VER 1.

3.

Speaker

Turn the ignition off.

Disconnect the Rear Left Audio Speaker.

Turn the ignition on.

Turn the Radio on.

With the Scan Tool, clear all Audio DTC’s.

With the Scan Tool, read the DTC information.

Does the Scan Tool read: B140B-REAR LEFT AUDIO SPEAKER OUTPUT CIRCUIT OPEN?

Yes

>> Replace the Speaker in accordance with the service information.

Perform the BODY VERIFICATION TEST VER 1.

No

>> Test Complete.

8A - 116

AUDIO - ELECTRICAL DIAGNOSTICS

LX

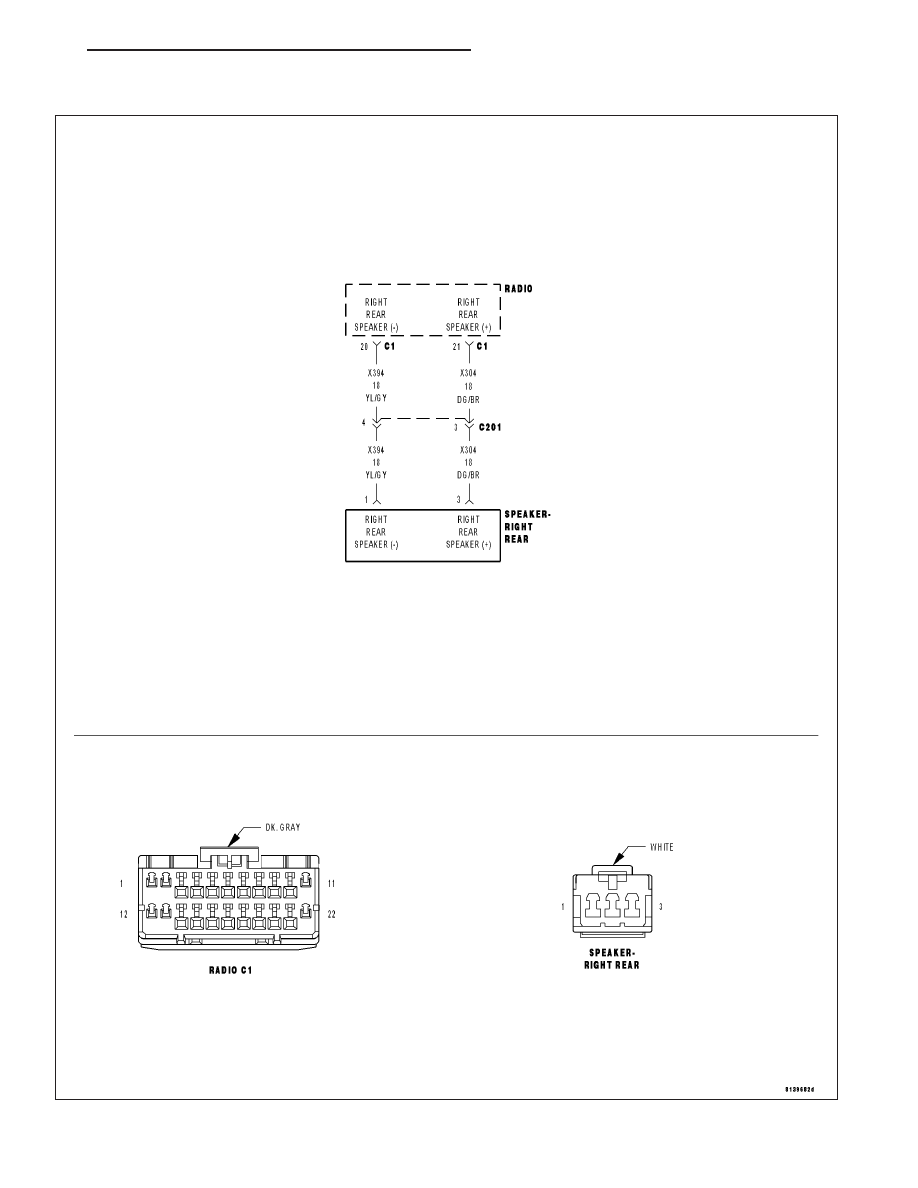

B140D-REAR RIGHT AUDIO SPEAKER OUTPUT CIRCUIT LOW

For a complete wiring diagram Refer to Section 8W.

LX

AUDIO - ELECTRICAL DIAGNOSTICS

8A - 117
