When Monitored:

•

Continuously.

•

Set Condition:

•

Whenever the Can B Bus (+) or B Bus (–) circuit is open, shorted to voltage or shorted to ground, this code
will set.

Possible Causes

CAN B BUS DTCs IN FRONT CONTROL MODULE

(D54) CAN B BUS (–) CIRCUIT OPEN

(D55) CAN B BUS (+) CIRCUIT OPEN

AMPLIFIER

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTCs

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTCs.

Does the scan tool display U0020-CAN B BUS OFF PERFORMANCE?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1.

2.

CHECK FRONT CONTROL MODULE DTCs

With the scan tool, read Front Control Module DTCs

Does the scan tool display any CAN B BUS DTCs – ACTIVE?

Yes

>> Refer to the symptom list for problems related to Communication in the ELECTRICAL.– ELECTRONIC

CONTROL MODULES – ELECTRICAL DIAGNOSES section.

No

>> Go to 3

3.

CAN B BUS (+) CIRCUIT OPEN

Turn the ignition off.

Disconnect the Amplifier harness connector.

Disconnect the Front Control Module C1 harness connector.

Measure the resistance of the (D55) Can B Bus (+) circuit between the Front Control Module C1 harness connector
and the Amplifier harness connector.

Is the resistance below 2.0 ohms?

Yes

>> Go To 4

Perform BODY VERIFICATION TEST - VER 1.

No

>> Repair the Can B Bus (+) circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

8A - 94

AUDIO - ELECTRICAL DIAGNOSTICS

LX

4.

CAN B BUS (–) CIRCUIT OPEN

Measure the resistance of the (D54) Can B Bus (–) circuit between the Front Control Module C1 harness connector
and the Amplifier harness connector.

Is the resistance below 2.0 ohms?

Yes

>> Replace the Amplifier in accordance with the service information..

Perform BODY VERIFICATION TEST - VER 1.

No

>> Repair the Can B Bus (–) circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

U0141–LOST COMMUNICATION WITH FRONT CONTROL MODULE

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

LX

AUDIO - ELECTRICAL DIAGNOSTICS

8A - 95

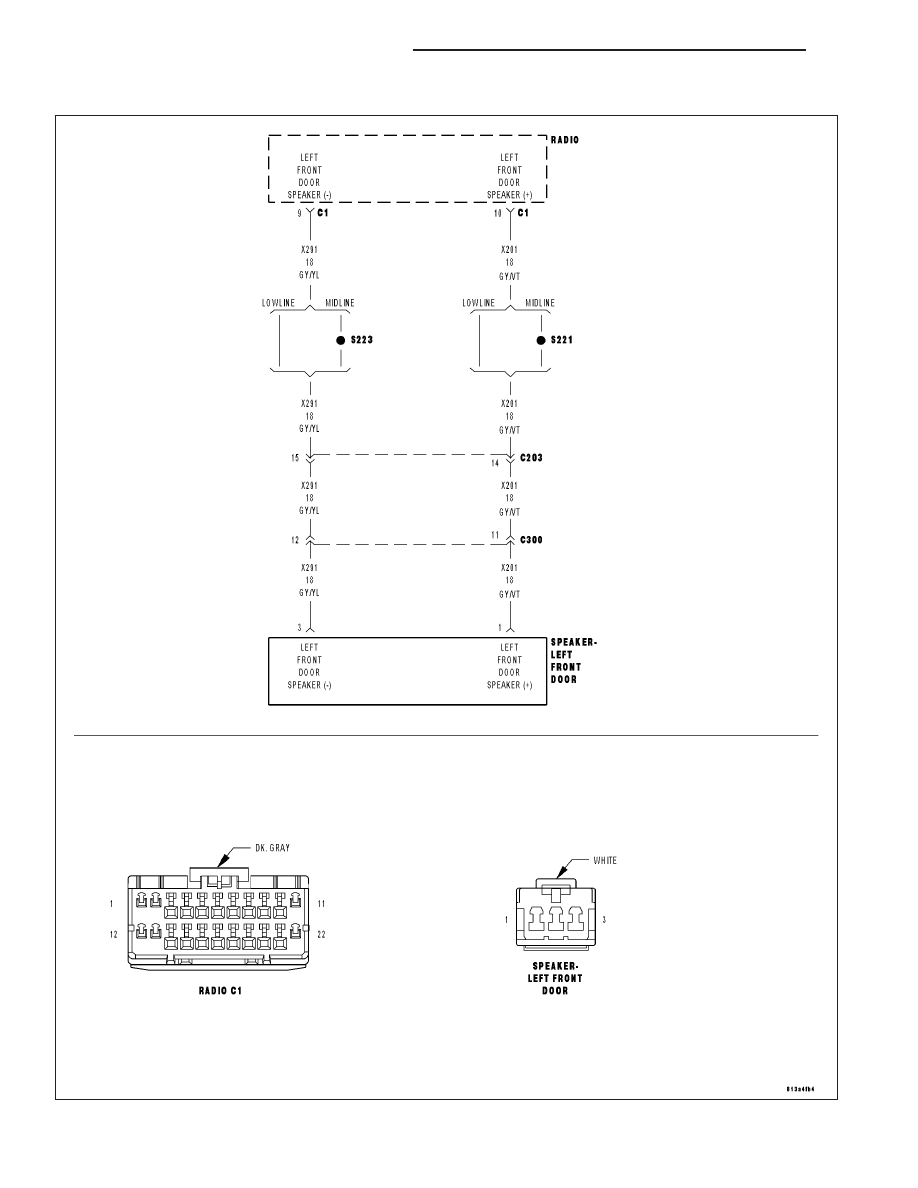

B1401-FRONT LEFT AUDIO SPEAKER OUTPUT CIRCUIT LOW

For a complete wiring diagram Refer to Section 8W.

8A - 96

AUDIO - ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:

•

With the Radio on.

•

Set Condition:

•

When the Output circuit is LOW for more than 3 seconds.

Possible Causes

SPEAKER

(X201) (X291) LEFT FRONT SPEAKER OUTPUT CIRCUIT

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all Audio DTC’s.

Turn the Radio on.

With the Scan Tool, read the DTC information.

Does the Scan Tool read: B1401-FRONT LEFT AUDIO SPEAKER OUTPUT CIRCUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST VER 1.

2.

(X201) (X291) SPEAKER OUTPUT CIRCUITS.

Turn the ignition off.

Disconnect the Radio C1 harness connector.

Disconnect the Front Left Audio Speaker connector.

Measure the resistance between ground and each speaker (X201)(+) and (X291)(-) circuit.

Is the resistance below 1000.0 ohms for each circuit?

Yes

>> Repair the applicable Speaker (+) or (-) Output circuit for a short to ground condition.

No

>> Go To 3

3.

SPEAKER

Turn the ignition off.

Disconnect the Front Left Audio Speaker.

Turn the ignition on.

Turn the Radio on.

With the Scan Tool, clear all Audio DTC’s.

With the Scan Tool, read the DTC information.

Does the Scan Tool read: B1401-FRONT LEFT AUDIO SPEAKER OUTPUT CIRCUIT LOW?

Yes

>> Replace the Speaker in accordance with the service information.

Perform the BODY VERIFICATION TEST VER 1.

No

>> Test Complete.

LX

AUDIO - ELECTRICAL DIAGNOSTICS

8A - 97
