When Monitored:

•

With the ignition on. Radio volume at 25 or higher.

•

Set Condition:

•

The amplifier detects that the output circuits are shorted together.

Possible Causes

(X304) AMPLIFIED RIGHT REAR DOOR SPEAKER (+) CIRCUIT SHORTED TO THE (X394) AMPLIFIED RIGHT
REAR DOOR SPEAKER (-) CIRCUIT

AMPLIFIED RIGHT REAR DOOR SPEAKER

AMPLIFIER

Diagnostic Test

1.

CHECK FOR AN INTERMITTENT CONDITION

Turn the ignition on, then off, and then on again.

With the scan tool, erase Amplifier DTCs.

Turn the radio on.

Turn the volume level to 25.

With the scan tool, read Amplifier DTCs.

Does the scan tool display active: B147D-CHANNEL 6 AUDIO SPEAKER OUTPUT CIRCUIT SHORTED
TOGETHER?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST VER-1.

2.

CHECK THE OPERATION OF THE AMPLIFIED RIGHT REAR DOOR SPEAKER

Disconnect the Amplified Right Rear Door Speaker.

Measure the resistance of the speaker between the two terminals.

Is the resistance of the speaker less than 1 ohm?

Yes

>> Replace the Amplified Right Rear Door Speaker in accordance with the service information.

Perform BODY VERIFICATION TEST VER-1.

No

>> Go To 3

3.

CHECK THE (X304) AMPLIFIED RIGHT REAR DOOR SPEAKER (+) CIRCUIT, AND THE (X394) AMPLIFIED
RIGHT REAR DOOR SPEAKER (-) CIRCUITS FOR A SHORT TOGETHER

Turn the ignition off.

Disconnect the Amplifier C1 harness connector.

Measure the resistance between the (X304) Amplified Right Rear Door Speaker (+) circuit, and the (X394) Amplified
Right Rear Door Speaker (-) circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the (X304) Amplified Right Rear Door Speaker (+) circuit, and the (X394) Amplified Right Rear

Door Speaker (-) circuit for a short together.

Perform BODY VERIFICATION TEST VER-1.

No

>> Replace the Amplifier in accordance with the service information.

Perform BODY VERIFICATION TEST VER-1.

8A - 78

AUDIO - ELECTRICAL DIAGNOSTICS

LX

B147E-CHANNEL 7 AUDIO SPEAKER OUTPUT CIRCUIT PERFORMANCE

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the ignition on.

•

Set Condition:

•

This DTC will set if a DC offset occurs on the output channel, the amplifier shall set a DTC after a maturity
rate of 5 ±1 sec.

Possible Causes

AMPLIFIER

Diagnostic Test

1.

CHECK FOR AN INTERMITTENT CONDITION

Turn the ignition on, then off, and then on again.

With the scan tool, read Amplifier DTCs.

Does the scan tool display active: B147E-CHANNEL 7 AUDIO SPEAKER OUTPUT CIRCUIT PERFOR-
MANCE?

Yes

>> Replace the Amplifier in accordance with the service information.

Perform BODY VERIFICATION TEST VER-1.

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST VER-1.

LX

AUDIO - ELECTRICAL DIAGNOSTICS

8A - 79

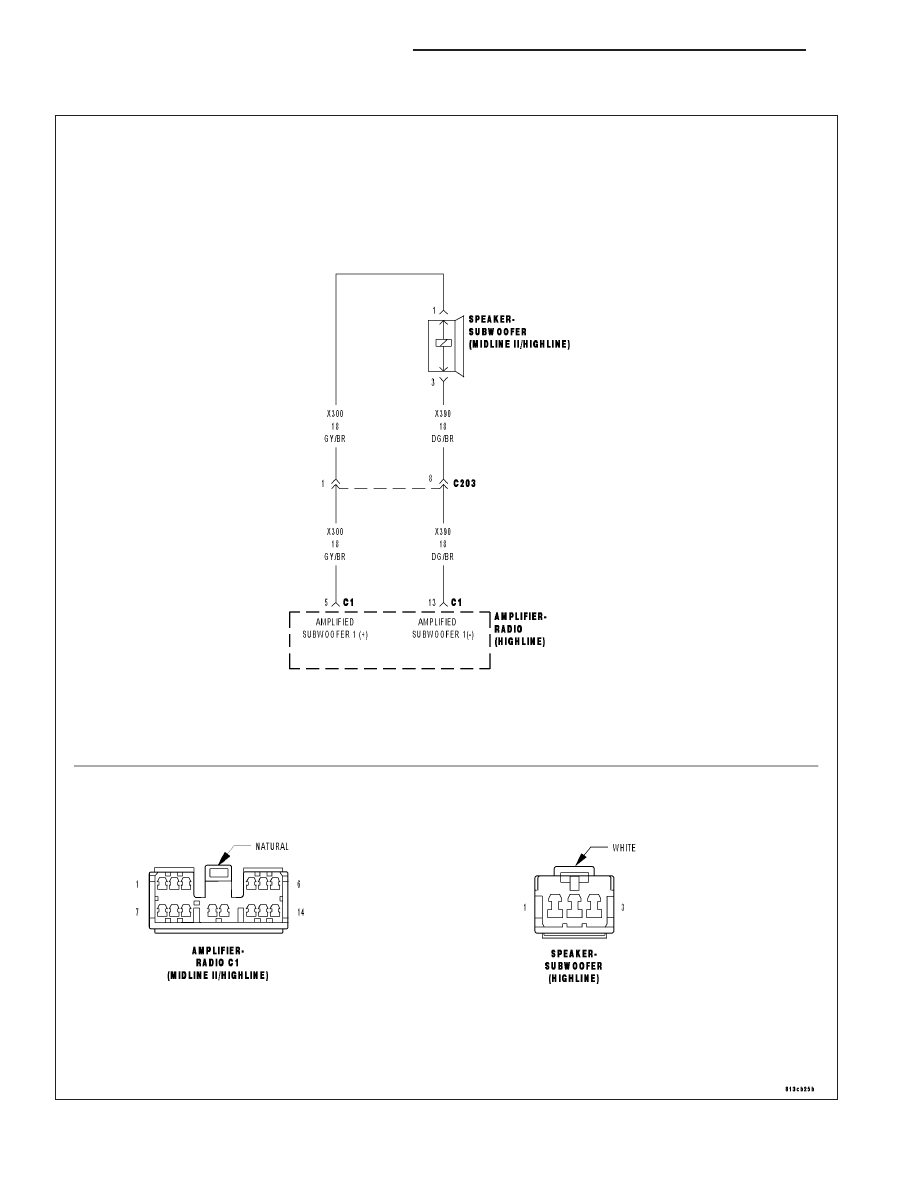

B147F-CHANNEL 7 AUDIO SPEAKER OUTPUT CIRCUIT LOW

For a complete wiring diagram Refer to Section 8W.

8A - 80

AUDIO - ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:

•

With the ignition on.

•

Set Condition:

•

The Amplifier detects a shorted to ground condition on the speaker output circuit.

Possible Causes

(X300) AMPLIFIED SUBWOOFER 1(+) CIRCUIT SHORTED TO GROUND

(X390) AMPLIFIED SUBWOOFER 1 (-) CIRCUIT SHORTED TO GROUND

SUBWOOFER

AMPLIFIER

Diagnostic Test

1.

CHECK FOR AN INTERMITTENT CONDITION

Turn the ignition on, then off, and then on again.

With the scan tool, read Amplifier DTCs.

Does the scan tool display active: B147F-CHANNEL 7 AUDIO SPEAKER OUTPUT CIRCUIT LOW?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST VER-1.

2.

CHECK THE (X300) AMPLIFIED SUBWOOFER 1 (+) CIRCUIT FOR A SHORT TO GROUND

Disconnect the Amplifier C1 harness connector.

Measure the resistance between ground and the (X300) Amplified Subwoofer 1 (+) circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the (X300) Amplified Subwoofer 1 (+) circuit for a short to ground.

Perform BODY VERIFICATION TEST VER-1.

No

>> Go To 3

3.

CHECK THE (X390) AMPLIFIED SUBWOOFER 1 (-) CIRCUIT FOR A SHORT TO GROUND

Measure the resistance between ground and the (X390) Amplified Subwoofer 1 (-) circuit.

Is the resistance below 10K ohms?

Yes

>> Repair the (X390) Amplified Subwoofer 1 (-) for a short to ground.

Perform BODY VERIFICATION TEST VER-1.

No

>> Go To 4

LX

AUDIO - ELECTRICAL DIAGNOSTICS

8A - 81
