INSTALLATION

2.7L ENGINE

1. Inspect heater tube O-ring (4). Replace as neces-

sary.

2. Lubricate O-ring (4) with a silicone type grease

such as Mopar

T

Dielectric Grease.

3. Install the Water housing Outlet with tube (3) by

inserting tube in-between cylinder heads. Insert
tube into outlet connector (1).

4. Attach Water housing Outlet tube (3) to the retain-

ing clip at rear of engine.

5. Install attaching screws and tighten to 3 N·m (30 in.

lbs.).

6. Install radiator (Refer to 7 - COOLING/ENGINE/

RADIATOR - INSTALLATION).

7. Fill cooling system (Refer to 7 - COOLING - STAN-

DARD PROCEDURE).

8. Operate engine until it reaches normal operating

temperature. Check cooling system for correct fluid
levels.

3.0L Diesel

1. Position the Water Outlet Housing on the cylinder block.

2. Install mounting nuts and tighten to 11.8 N·m (105 in. lbs.).

3. Fill cooling system (Refer to 7 - COOLING - STANDARD PROCEDURE).

4. Operate engine until it reaches normal operating temperature. Check cooling system for correct fluid levels.

7 - 44

ENGINE

LX

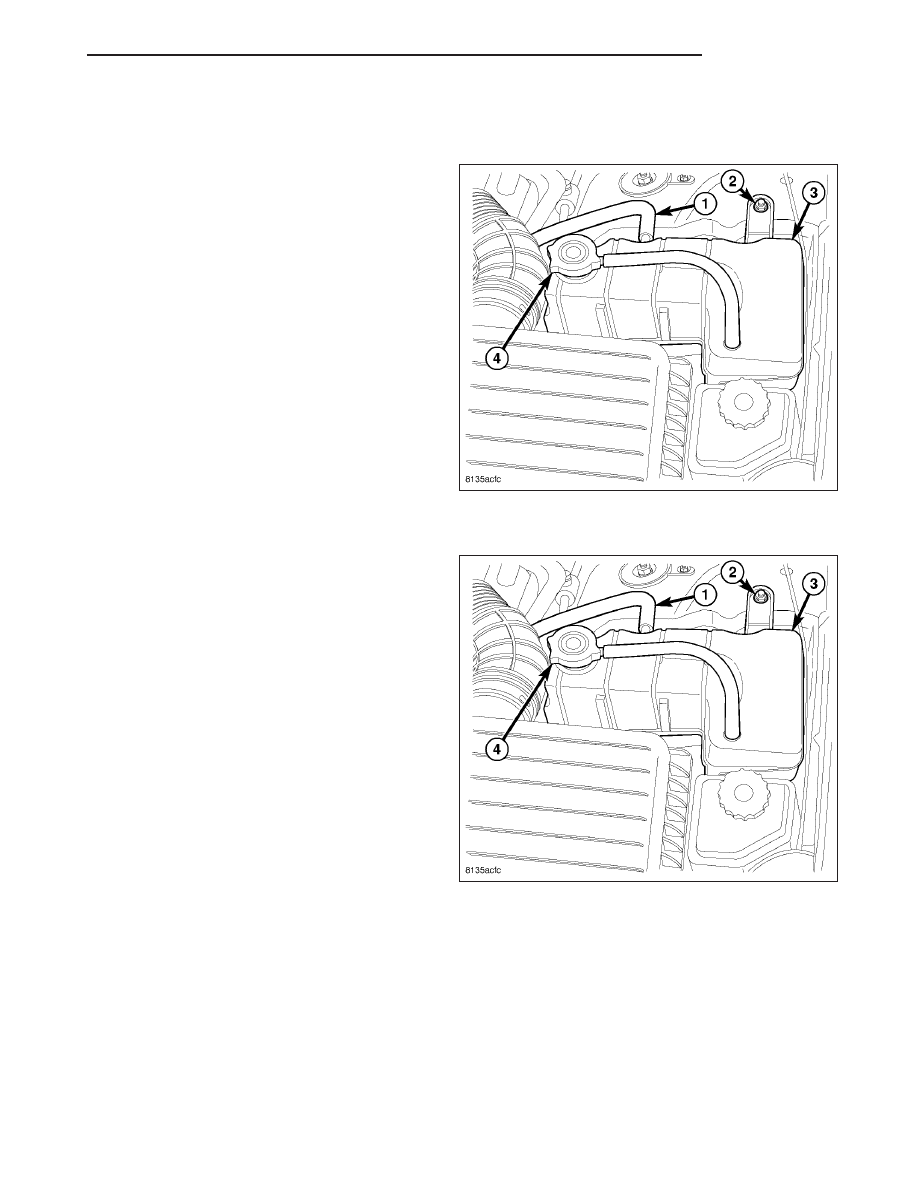

COOLANT RECOVERY CONTAINER

REMOVAL

1. Remove coolant recovery container pressure cap

(3).

2. Remove and plug coolant recovery tube (1).

3. Remove mounting nuts (2).

4. Remove

coolant

recovery

container

(3)

from

vehicle.

INSTALLATION

1. Position coolant recovery container (3).

2. Install mounting nuts (2). Tighten to 10 N·m (89 in.

lbs.).

3. Install coolant recovery tube (1).

4. Fill cooling system (Refer to 7 - COOLING - STAN-

DARD PROCEDURE).

5. Install coolant recovery container pressure cap (4).

LX

ENGINE

7 - 45

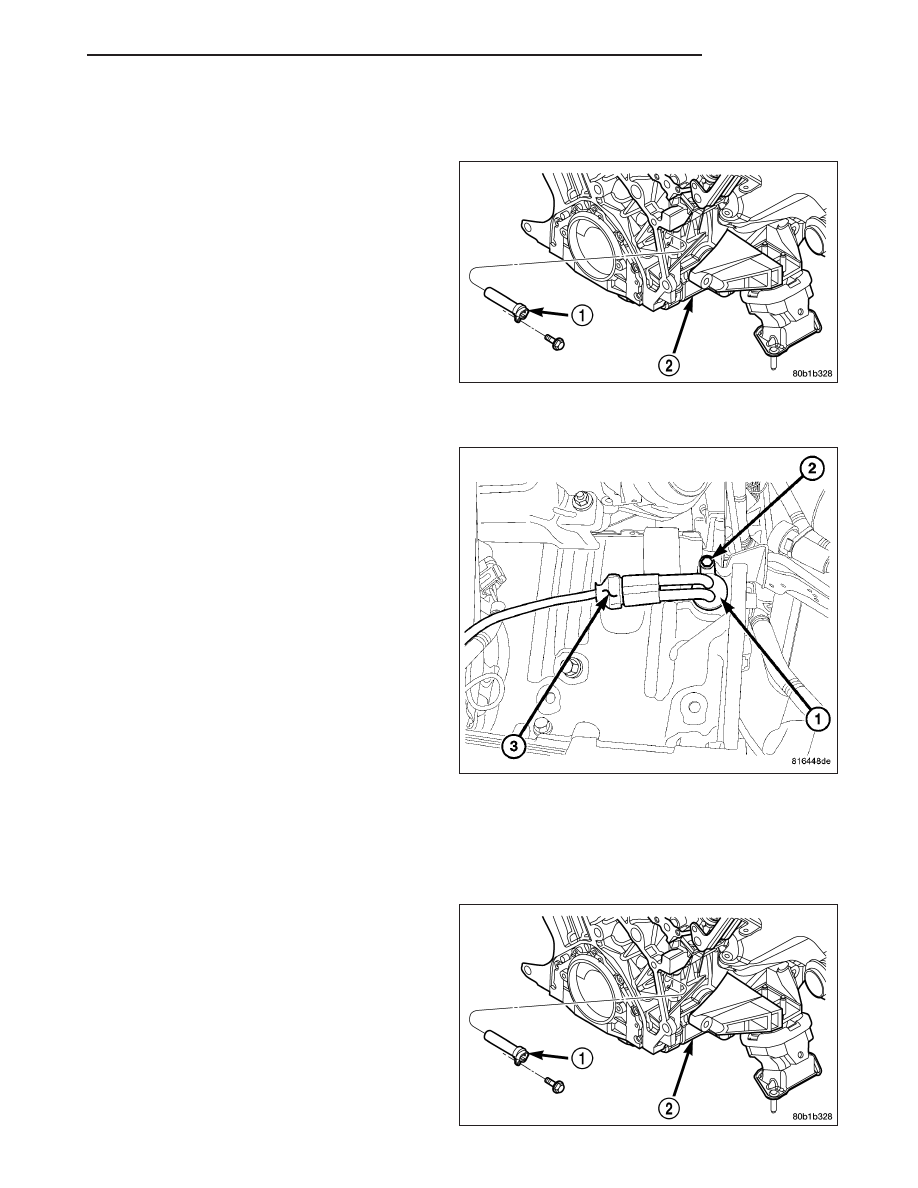

ENGINE BLOCK HEATER

DESCRIPTION

The engine block heater (1) is mounted in the cylinder
block (2), near the right rear corner. The block heater
is a dry cylinder type design and is powered by 110
volt AC. The power cord must be secured in its
retainer clips, and not positioned so it could con-
tact linkages or exhaust manifolds and become
damaged.

The engine block heater (1) is mounted in the cylinder
block, near the left rear corner. The block heater is a
dry cylinder type design and is powered by 110 volt
AC. The power cord must be secured in its
retainer clips, and not positioned so it could con-
tact linkages or exhaust manifolds and become
damaged.

OPERATION

When power is applied (110 volt AC) to the block heater, the heating element transfers heat through the aluminum
engine block and into the coolant without directly penetrating the cooling system.

DIAGNOSIS AND TESTING

ENGINE BLOCK HEATER

If unit does not operate, trouble can be in either the power cord or the heater element. Test power cord for conti-
nuity with a 110-volt voltmeter or 110-volt test light; test heater element continuity with an ohmmeter or 12-volt test
light.

7 - 46

ENGINE

LX

REMOVAL

REMOVAL

1. Raise vehicle on hoist.

2. Detach power cord plug from block heater (1).

3. Remove block heater attaching screw located

below heater terminals.

4. Remove block heater from cylinder block (2).

5.7L/6.1L ENGINE

1. Raise vehicle.

2. Remove power cord from block heater.

3. Remove bolt on block heater. Remove heater

assembly.

INSTALLATION

INSTALLATION

1. Thoroughly clean cylinder block heater cavity.

2. Insert heater assembly (1) into block (2) with

mounting hole is located below heater terminals.

3. Install mounting screw and tighten to 12 N·m (105

in. lbs.).

4. Attach power cord to heater.

CAUTION: To prevent damage, the power cord
must be secured in its retainer clips, and not posi-
tioned so it could contact linkages or exhaust
manifolds.

LX

ENGINE

7 - 47
