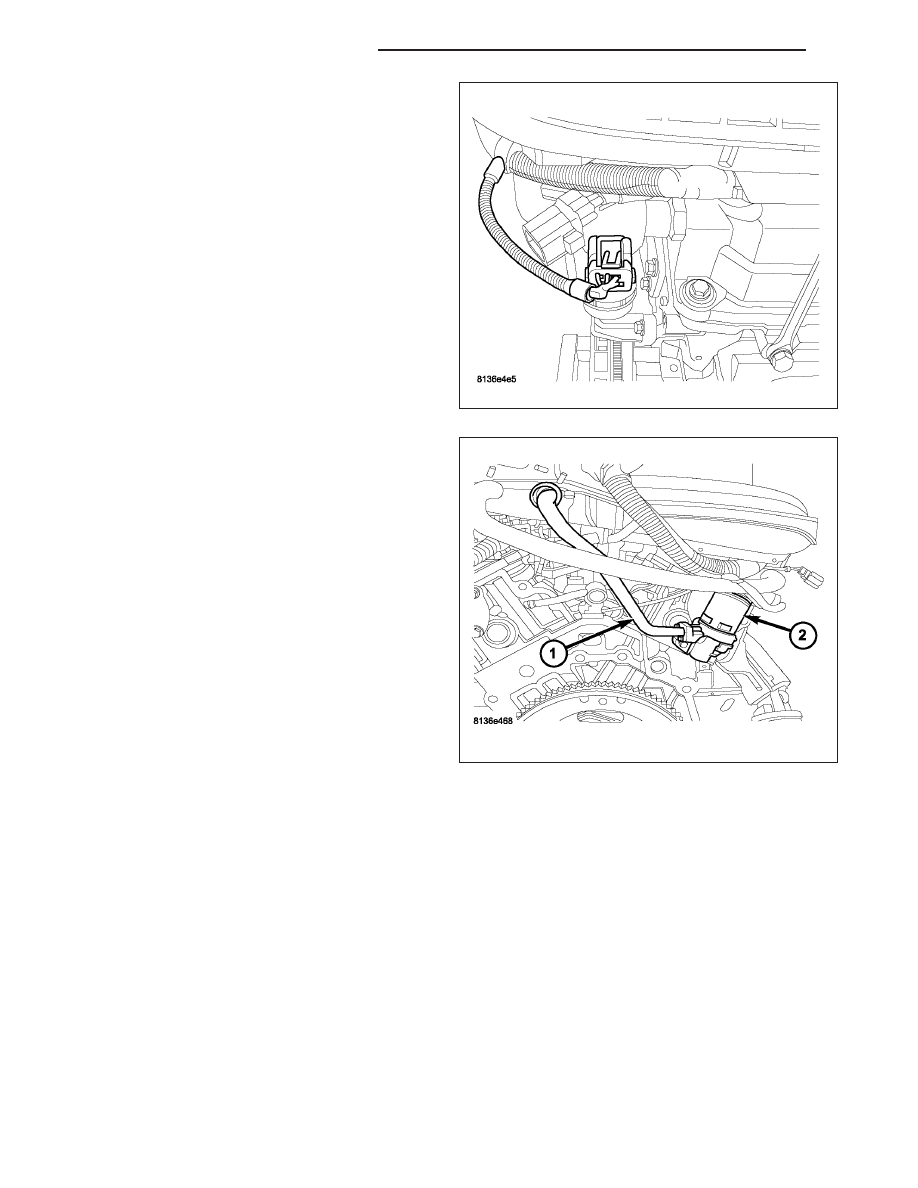

4. Unlock and disconnect the electrical connector

from EGR valve.

5. Remove the wiper module, (Refer to 8 - ELECTRI-

CAL/WIPERS/WASHERS/WIPER

MODULE

-

REMOVAL).

6. Remove shock tower brace and relocate.

7. Remove the upper intake manifold, (Refer to 9 -

ENGINE/MANIFOLDS/INTAKE

MANIFOLD

-

REMOVAL).

8. EGR valve (2) and tube (1).

25 - 50

EXHAUST GAS RECIRCULATION

LX

9. Remove tube bolts (1) to EGR valve (3).

10. Remove tube (1) from intake manifold.

11. When removing EGR upper tube assembly being

careful not to drop the silicone rubber seals in the
intake manifold. Clean gasket surfaces on the
EGR valve. Note that any loose dirt can lodge
between the pintle and the seat and cause valve
leakage that will give a rough idle and depressed
manifold vacuum.

12. Remove EGR valve mounting bolts (2).

13. Remove EGR valve from vehicle.

14. Clean mounting surface.

5.7L

The electronic EGR valve and solenoid assembly (3)
is attached to the front of the right cylinder head (1).
An exhaust gas routing tube connects the EGR valve
to the intake manifold.

LX

EXHAUST GAS RECIRCULATION

25 - 51

1. Disconnect electrical connector (1) from EGR sole-

noid (2).

2. Remove two bolts (3) connecting EGR tube (4) to

valve assembly.

3. Remove gasket located between EGR tube flange

and EGR valve assembly.

4. Remove two mounting bolts (2).

5. Separate valve assembly (3) from cylinder head

(1).

6. Remove and discard metal gasket located between

cylinder head and valve assembly.

25 - 52

EXHAUST GAS RECIRCULATION

LX

3.0L - DIESEL

1. Disconnect the negative battery cable.

2. Remove engine cover (Refer to 9 - ENGINE -

REMOVAL).

3. Disconnect the EGR valve wiring harness connec-

tor.

4. Remove EGR valve retaining bolts and valve, dis-

card the gasket.

INSTALLATION

2.7L

1. Clean mounting surface.

LX

EXHAUST GAS RECIRCULATION

25 - 53
