refer to 23 - BODY/INSTRUMENT PANEL/CLUSTER BEZEL - REMOVAL and 23 - BODY/INSTRUMENT PANEL/
INSTRUMENT PANEL CENTER BEZEL - REMOVAL.

REMOVAL

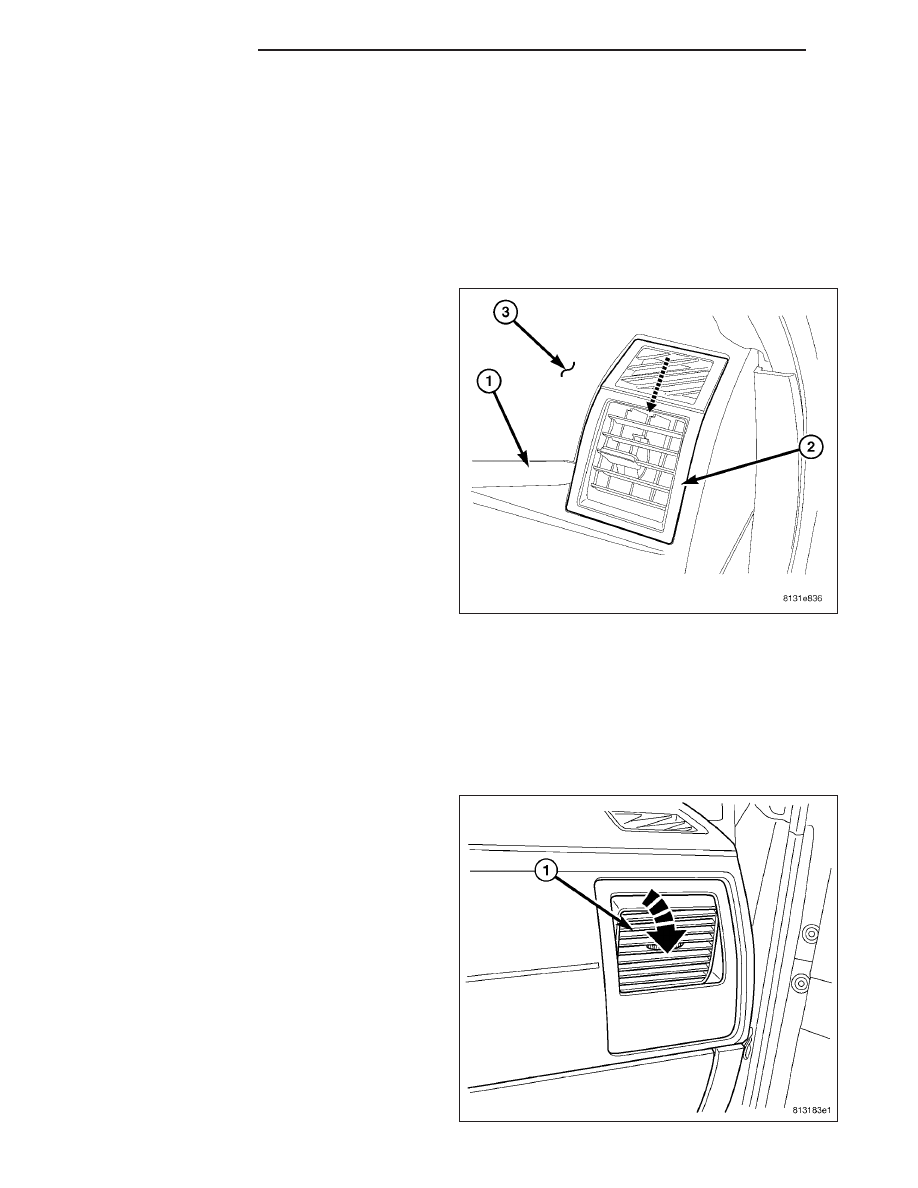

AIR OUTLET - CHRYSLER

NOTE: Only the outboard instrument panel air outlets can be serviced separately. For service of the other
instrument panel air outlets refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT PANEL CENTER BEZEL
- REMOVAL.

NOTE: LHD model shown. RHD model similar.

1. Using a trim stick or another suitable wide flat-

bladed tool (1), gently pry on both sides of the out-
board instrument panel air outlet(s) (2) until the air
outlet snap clip retainers are released from the
face of the instrument panel (3).

2. Gently slide the air outlet(s) rearward to release the

top of the outlet (demister outlet) from the instru-
ment panel.

AIR OUTLET - DODGE

NOTE: Only the outboard passenger side instrument panel air outlet can be serviced separately. For service
of the other instrument panel air outlets refer to 23 - BODY/INSTRUMENT PANEL/CLUSTER BEZEL -
REMOVAL and to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT PANEL CENTER BEZEL - REMOVAL.

NOTE: LHD model shown in illustrations. RHD model similar.

1. Rotate the top of the outboard passenger side air

outlet barrel (1) downwards.

24 - 418

DISTRIBUTION

LX

2. Gently pull out on the bottom edge of the air outlet

(1) to release the snap clip retainers that secure
the outlet to the instrument panel (2).

3. Remove the air outlet from the instrument panel.

AIR OUTLET BARRELS - DODGE

NOTE: The instrument panel air outlet barrels are retained to the pivots within the air outlets by a snap fit.

NOTE: LHD model shown. RHD model similar.

1. Using a trim stick or another suitable wide flat-

bladed tool (1), gently pry the air outlet barrel(s) (2)
out of the instrument panel air outlet(s) (3) as
required.

LX

DISTRIBUTION

24 - 419

INSTALLATION

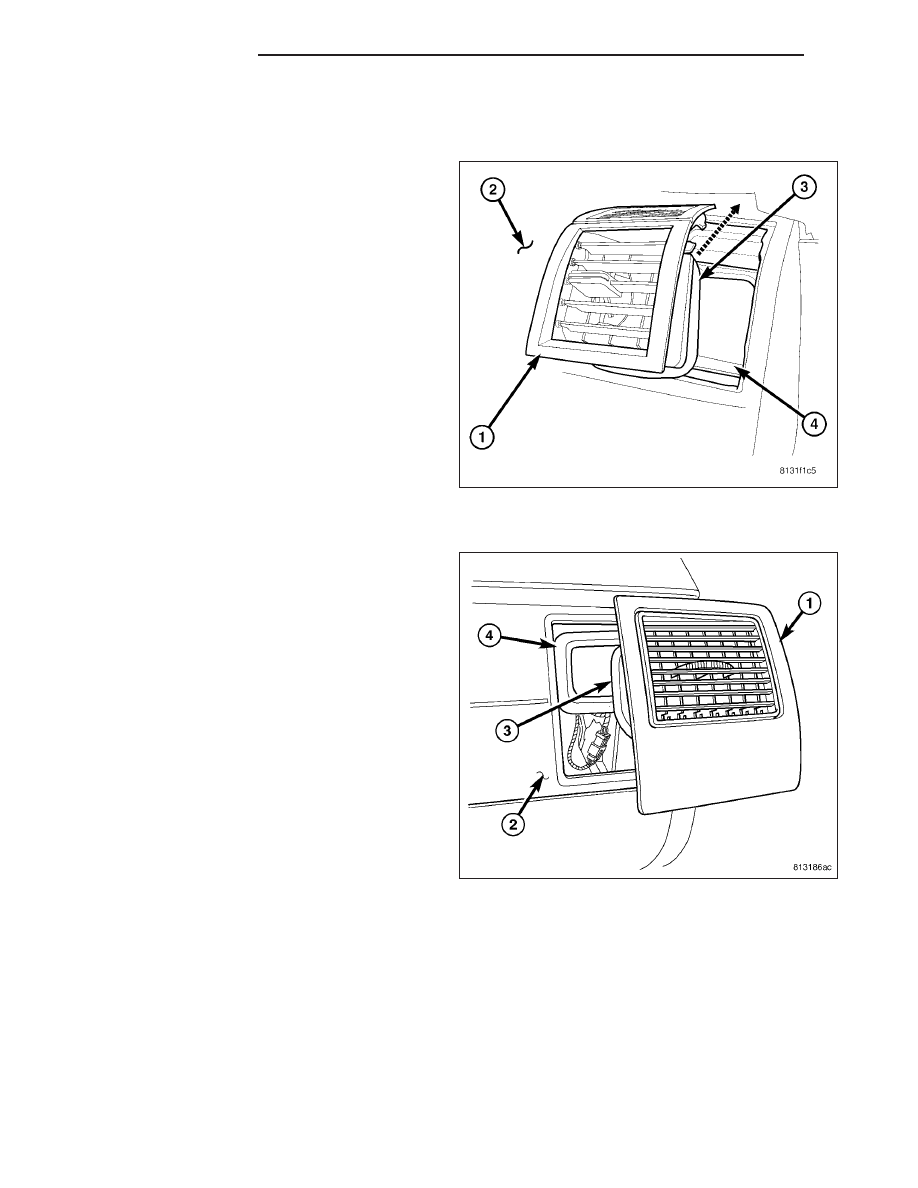

AIR OUTLET - CHRYSLER

NOTE: LHD model shown. RHD model similar.

1. Position the outboard air outlet (1) into its location

on the instrument panel (2).

NOTE: Make sure that the air outlet is properly
aligned to the duct within the instrument panel
opening and that the foam seal on the outlet is
properly installed.

2. Align the air outlet foam seal (3) with the duct in

the instrument panel (4) and slide the top portion of
the air outlet into the instrument panel top pad.
Gently push on the sides of the air outlet until the
snap clip retainers on the outlet are fully engaged
to the instrument panel.

AIR OUTLET - DODGE

NOTE: LHD model shown. RHD model similar.

1. Position the air outlet (1) into its location on the

outboard passenger side of the instrument panel
(2).

NOTE: Make sure that the air outlet is properly
aligned to the duct within the instrument panel
opening and that the foam seal on the outlet is
properly installed.

2. Align the air outlet foam seal (3) with the duct in

the instrument panel (4) and gently push on the air
outlet until the snap clip retainers on the outlet are
fully engaged to the instrument panel.

AIR OUTLET BARRELS - DODGE

NOTE: LHD model shown in illustration. RHD model similar.

24 - 420

DISTRIBUTION

LX

1. Install the air outlet barrel (1) onto the pivot shaft

(2) on the right side of the instrument panel air out-
let (3).

2. Gently push the air outlet barrel (1) onto the pivot

shaft (2) on the left side of the instrument panel air
outlet (3).

LX

DISTRIBUTION

24 - 421
