CHECK THE (C55) LEFT BLEND DOOR COMMON DRIVER CIRCUIT FOR AN OPEN

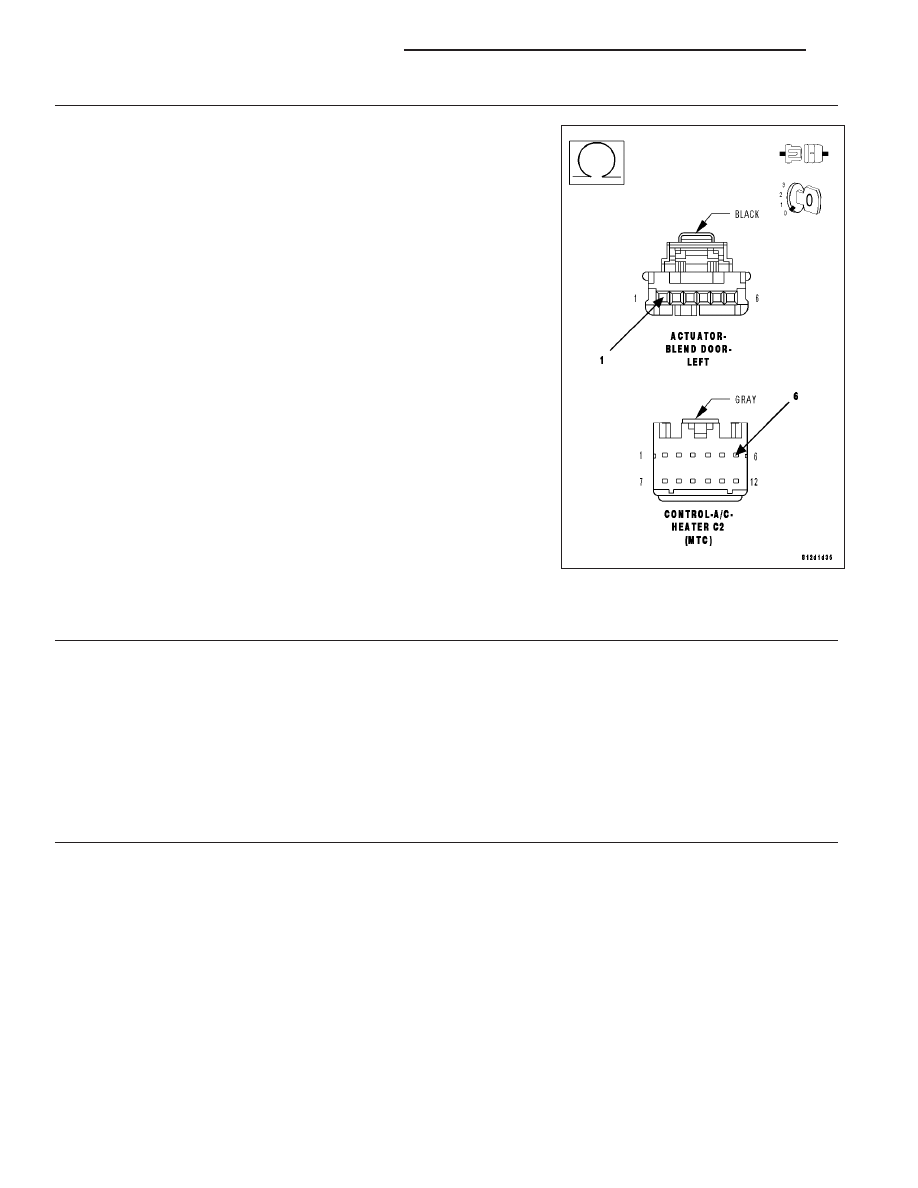

Measure the resistance of the (C55) Left Blend Door Common Driver
Circuit between the A/C Heater Control C2 harness connector and the
Left Blend Door Actuator harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Left Blend Door Actuator in accordance with

the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Repair the (C55) Left Blend Door Common Driver circuit for

an open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

5.

INSPECT ACTUATOR & HOUSING ASSEMBLY FOR A CONDITION CAUSING THE LEFT BLEND DOOR TO
SEIZE

Turn the ignition off.

Inspect the actuator, linkage, and housing assembly for a condition causing the left blend door to seize.

Are there any physical or mechanical problems with the door, housing, linkage, or actuator?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

No

>> Go To 6

6.

CHECK LEFT BLEND DOOR TRAVEL

Remove the Left Blend Door Actuator from the A/C Heater Housing Assembly.

By hand, attempt to rotate the door in both directions. The door should operate smoothly in both directions over the
entire span of travel (approximately 190 degrees).

Does the door operate smoothly in both directions over the entire span of travel?

Yes

>> Replace the Left Blend Door Actuator in accordance with the Service Information. Then, Go To 7.

No

>> Repair as necessary in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

24 - 66

HVAC - ELECTRICAL DIAGNOSTICS

LX

7.

VERIFY IF THE FAULT IS STILL PRESENT

Turn the ignition on.

Actuate the Clear DTC function by performing the following:

•

Turn the blower control on.

•

Press the A/C mode switch down, turn the blower control to off, wait until both LEDs illuminate (approximately
5 seconds) and then release the A/C mode switch.

•

When the A/C status indicator begins displaying DTCs, set the Mode switch to the floor position, simulta-
neously press the A/C mode switch and the EBL mode switch down until both LEDs start flashing (approxi-
mately 5 seconds) and then release the mode switches. Stored DTCs will clear from memory in approximately
two seconds.

Turn the ignition off, wait 10 seconds, and turn the ignition on.

Actuate the Actuator Circuit Test / Door Calibration Function by performing the following:

•

Turn the blower control off.

•

Press and hold the EBL mode switch down and then turn the blower control on. Continue to hold the EBL
mode switch down until the EBL status indicator begins flashing. Then, release the EBL mode switch. While
the test / function is running, the EBL status indicator will flash once per second. If the test / function passes,
the EBL status indicator will stop flashing. If the test / function fails, the A/C and EBL status indicators will flash
alternately. Allow the test / function to run to completion before proceeding.

Actuate the Display DTC function by performing the following:

•

Turn the blower control on.

•

Press the A/C mode switch down, turn the blower control to off, wait until both LEDs illuminate (approximately
5 seconds) and then release the A/C mode switch.

NOTE: The A/C status indicator displays active DTCs when the EBL status indictor is not illuminated and
stored DTCs when the EBL status indicator is illuminated.
Read DTCs from the A/C status indictor.

Does the A/C status indicator display DTC 45?

Yes

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

No

>> Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL

MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

LX

HVAC - ELECTRICAL DIAGNOSTICS

24 - 67

46–FRONT MODE DOOR BOUND (MTC)

For a complete wiring diagram Refer to Section 8W.

24 - 68

HVAC - ELECTRICAL DIAGNOSTICS

LX

Theory of Operation

NOTE: Diagnose and repair Actuator Circuit Test faults (DTC 61, 62, 63, 64, 67, 68, 69, 71, and 72) before
diagnosing Overcurrent faults (DTC 41, 43, and 44) and Calibration faults (DTC 18, 21, 22, 23, 45, 46, 47, 51,
52, 53, 55, and 56). Diagnose and repair Overcurrent faults (DTC 41, 43, and 44) before diagnosing Calibra-
tion faults (DTC 18, 21, 22, 23, 45, 46, 47, 51, 52, 53, 55, and 56).

The purpose of actuator calibration is to determine the total span of door travel between physical stops. To calibrate
the actuator, the A/C Heater Control first moves the door to its soft stop, and then counts the number of pulses it
takes to move the door to its other stop. An expected range of span is stored in the control’s memory. If the A/C
Heater Control detects no commutator pulses when calibrating the mode door, this DTC will set.

•

When Monitored:
During actuator calibration.

•

Set Condition:
If the A/C Heater Control detects no commutator pulses when calibrating the mode door.

Possible Causes

ACTUATOR CIRCUIT TEST FAULTS PRESENT

OVERCURRENT FAULTS PRESENT

(C266) MODE DOOR DRIVER CIRCUIT OPEN

(C66) MODE DOOR COMMON DRIVER CIRCUIT OPEN

MODE DOOR SEIZED, OBSTRUCTED

MODE DOOR ACTUATOR

A/C HEATER CONTROL

Diagnostic Test

1.

VERIFY IF ANY ACTUATOR CIRCUIT TEST FAULTS OR OVERCURRENT FAULTS ARE PRESENT

Turn the ignition on.

Actuate the Clear DTC function by performing the following:

•

Turn the blower control on.

•

Press the A/C mode switch down, turn the blower control to off, wait until both LEDs illuminate (approximately
5 seconds) and then release the A/C mode switch.

•

When the A/C status indicator begins displaying DTCs, set the Mode switch to the floor position, simulta-
neously press the A/C mode switch and the EBL mode switch down until both LEDs start flashing (approxi-
mately 5 seconds) and then release the mode switches. Stored DTCs will clear from memory in approximately
two seconds.

Turn the ignition off, wait 10 seconds, and turn the ignition on.

Actuate the Actuator Circuit Test / Door Calibration Function by performing the following:

•

Turn the blower control off.

•

Press and hold the EBL mode switch down and then turn the blower control on. Continue to hold the EBL
mode switch down until the EBL status indicator begins flashing. Then, release the EBL mode switch. While
the test / function is running, the EBL status indicator will flash once per second. If the test / function passes,
the EBL status indicator will stop flashing. If the test / function fails, the A/C and EBL status indicators will flash
alternately. Allow the test / function to run to completion before proceeding.

Actuate the Display DTC function by performing the following:

•

Turn the blower control on.

•

Press the A/C mode switch down, turn the blower control to off, wait until both LEDs illuminate (approximately
5 seconds) and then release the A/C mode switch.

NOTE: The A/C status indicator displays active DTCs when the EBL status indictor is not illuminated and
stored DTCs when the EBL status indicator is illuminated.
Read DTCs from the A/C status indictor.

Does the A/C status indicator display any of the following DTCs: 41, 43, 44, 61, 62, 63, 64, 67, 68, 69,
