3.

CHECK THE (C850) BLOWER SWITCH POSITION SIGNAL CIRCUIT VOLTAGE

Disconnect the A/C Heater Control C3 harness connector.

Turn the ignition on.

Measure the voltage of the (C850) Blower Switch Position Signal circuit.

What is the voltage?

Below 4.8 Volts

Go To 4

Above 5.2 Volts

Go To 8

4.8 Volts To 5.2 Volts

Go To 9

4.

CHECK THE (C850) BLOWER SWITCH POSITION SIGNAL CIRCUIT FOR A SHORT TO THE (Z908)
GROUND CIRCUIT

Turn the ignition off.

Measure the resistance between the (C850) Blower Switch Position Sig-
nal circuit and the (Z908) Ground circuit in the A/C Heater Control C3
harness connector.

Is the resistance below 10K ohms?

Yes

>> Repair the (C850) Blower Switch Position Signal circuit for a

short to the (Z908) Ground circuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Go To 5

24 - 30

HVAC - ELECTRICAL DIAGNOSTICS

LX

5.

CHECK THE (C850) BLOWER SWITCH POSITION SIGNAL CIRCUIT FOR A SHORT TO THE (Z909)
GROUND CIRCUIT

Disconnect the A/C Heater Control C1 harness connector.

Measure the resistance between the (C850) Blower Switch Position Sig-
nal circuit and the (Z909) Ground circuit in the A/C Heater Control C1
harness connector.

Is the resistance below 10K ohms?

Yes

>> Repair the (C850) Blower Switch Position Signal circuit for a

short to the (Z909) Ground circuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Go To 6

6.

CHECK THE (C850) BLOWER SWITCH POSITION SIGNAL CIRCUIT FOR A SHORT TO GROUND

Measure the resistance of the (C850) Blower Switch Position Signal cir-
cuit between ground and the A/C Heater Control C3 harness connector.

Is the resistance below 10K ohms?

Yes

>> Repair the (C850) Blower Switch Position Signal circuit for a

short to ground.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Go To 7

LX

HVAC - ELECTRICAL DIAGNOSTICS

24 - 31

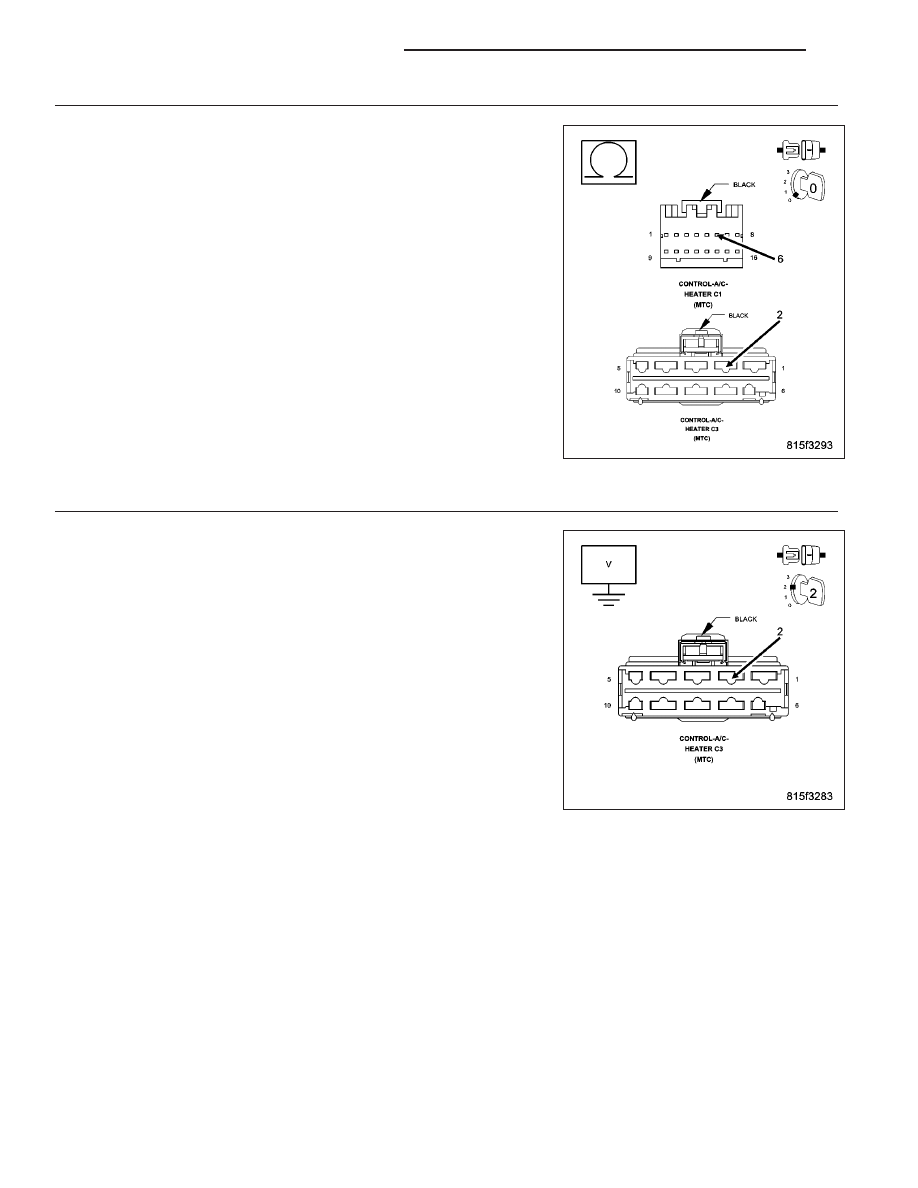

7.

CHECK (C850) BLOWER SWITCH POSITION SIGNAL CIRCUIT FOR AN OPEN

Measure the resistance of the (C850) Blower Switch Position Signal cir-
cuit between the A/C Heater Control C1 harness connector and the A/C
Heater Control C3 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the A/C Heater Control in accordance with the Ser-

vice Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Repair the (C850) Blower Switch Position Signal circuit for

an open.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

8.

CHECK THE (C850) BLOWER SWITCH POSITION SIGNAL CIRCUIT FOR A SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

Turn the ignition on.

Measure the voltage of the (C850) Blower Switch Position Signal circuit
at the A/C Heater Control C3 harness connector.

Is the voltage above 0.2 volts?

Yes

>> Repair the (C850) Blower Switch Position Signal circuit for a

short to voltage.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

No

>> Replace the A/C Heater Control in accordance with the Ser-

vice Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL

MODULES/

FRONT CONTROL MODULE - DIAGNOSIS AND TEST-
ING).

24 - 32

HVAC - ELECTRICAL DIAGNOSTICS

LX

9.

CHECK FOR NORMAL A/C MODE SWITCH & STATUS INDICATOR FUNCTION

Turn the ignition off.

Reconnect the A/C Heater Control C3 harness connector.

Turn the ignition on.

Turn the Blower control on.

Press the A/C mode switch on and off several times while observing the A/C status indicator.

Does the A/C status indicator turn on and off with respect to the switch position?

Yes

>> Go To 10

No

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

10.

CHECK A/C HEATER CONTROL OPERATION BY ATTEMPTING TO ENTER DIAGNOSTIC MODE

If illuminated, turn off the A/C status indicator and the EBL status indicator.

Actuate the display DTC function by performing the following:

•

Turn the blower control on.

•

Press the A/C mode switch down, turn the blower control to off, wait until both LEDs illuminate (approximately
5 seconds) and then release the A/C mode switch.

When entry mode is recognized, the A/C status indicator and the EBL status indicator will illuminate for 5 seconds
and then display DTCs, if present. The A/C status indicator displays active DTCs when the EBL status indictor is not
illuminated and stored DTCs when the EBL status indicator is illuminated. However, if no DTCs are present, both
status indicators will turn off and the system will exit diagnostic mode.

Did the A/C Heater Control enter diagnostic mode?

Yes

>> Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL

MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

No

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/FRONT CONTROL MODULE - DIAGNOSIS AND TESTING).

LX

HVAC - ELECTRICAL DIAGNOSTICS

24 - 33
