When Monitored:
With the ignition on.

•

Set Condition:
If the Anti-Lock Brakes Module detects that the supply voltage for external analog sensors is out of range.

Possible Causes

ANTI-LOCK BRAKES MODULE

PRESSURE SENSOR (HYDRAULIC CONTROL UNIT)

Diagnostic Test

1.

REPLACE ANTI-LOCK BRAKES MODULE & VERIFY IF DTC IS STILL ACTIVE

Turn the ignition off.

Replace the Anti-Lock Brakes Module in accordance with the Service Information. Perform ABS VERIFICATION
TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

Turn the ignition on.

With the scan tool, read ABS DTCs.

Does this DTC reset?

Yes

>> Replace the Hydraulic Control Unit in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

No

>> Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

5 - 326

BRAKES - ABS ELECTRICAL DIAGNOSTICS

LX

C2112-SENSOR SUPPLY VOLTAGE CIRCUIT HIGH

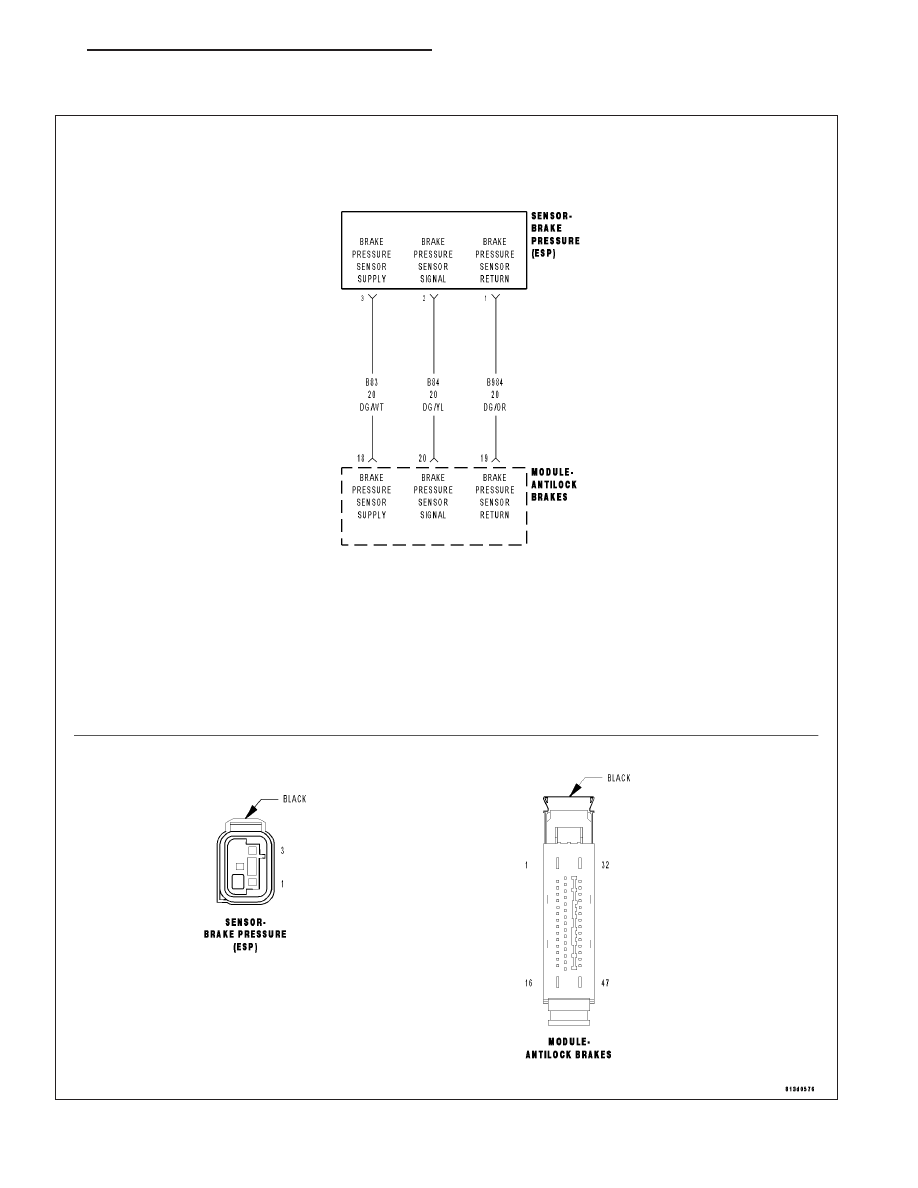

For a complete wiring diagram Refer to Section 8W

LX

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 327

•

When Monitored:
With the ignition on.

•

Set Condition:
If the Anti-Lock Brakes Module detects that the supply voltage for external analog sensors is out of range.

Possible Causes

ANTI-LOCK BRAKES MODULE

PRESSURE SENSOR (HYDRAULIC CONTROL UNIT)

Diagnostic Test

1.

REPLACE ANTI-LOCK BRAKES MODULE & VERIFY IF DTC IS STILL ACTIVE

Turn the ignition off.

Replace the Anti-Lock Brakes Module in accordance with the Service Information. Perform ABS VERIFICATION
TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

Turn the ignition on.

With the scan tool, read ABS DTCs.

Does this DTC reset?

Yes

>> Replace the Hydraulic Control Unit in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

No

>> Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

5 - 328

BRAKES - ABS ELECTRICAL DIAGNOSTICS

LX

C2114-DYNAMICS SENSOR SUPPLY VOLTAGE LOW

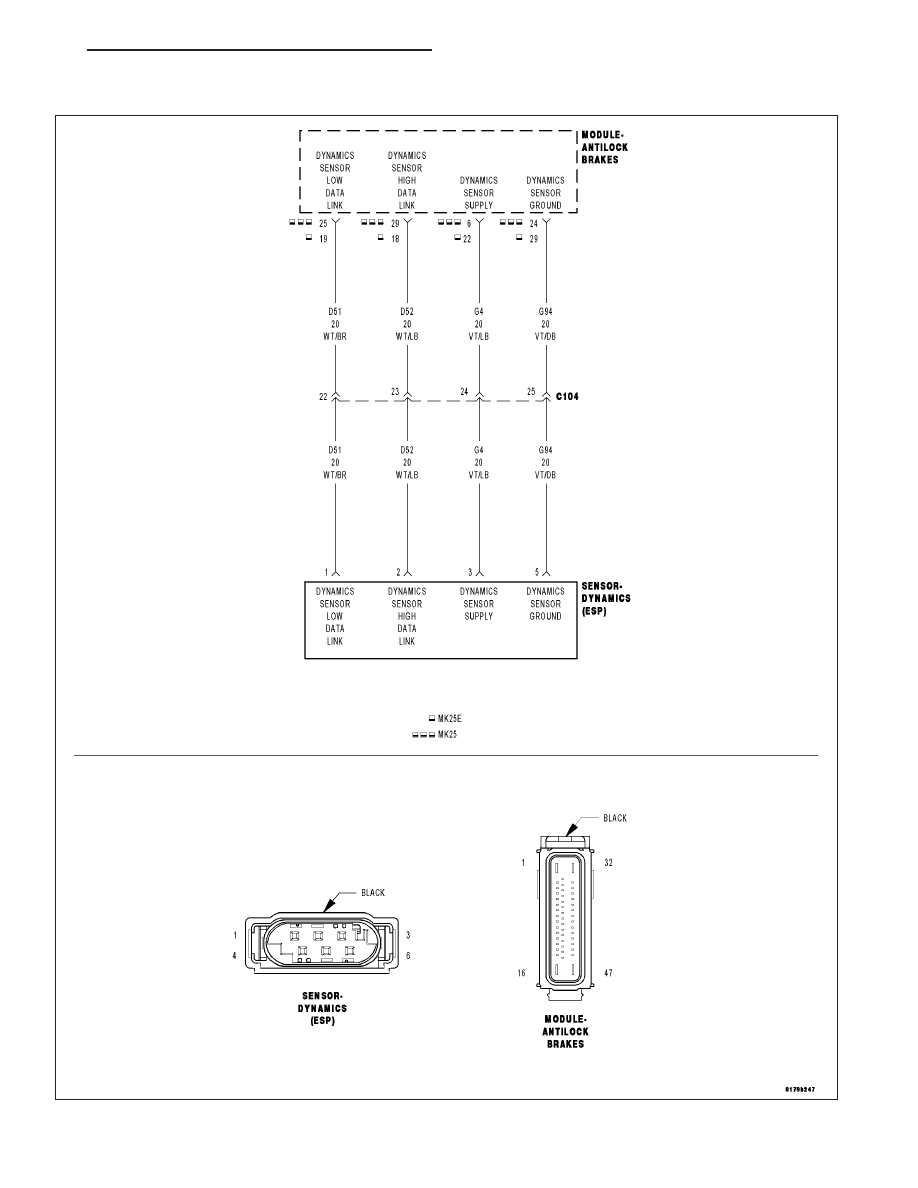

For a complete wiring diagram Refer to Section 8W.

LX

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 329
