Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 2175

5. Install the seat back bolts and tighten to 40 N·m

(30 ft. lbs.).

6. Position the front seat belt buckle lower anchor

onto the stud near the rear of the inboard seat
cushion frame. Be certain the anti-rotation tab on
the anchor is engaged in the clearance hole of the
frame.

7. Tighten the nut to 43 N·m (32 ft. lbs.)

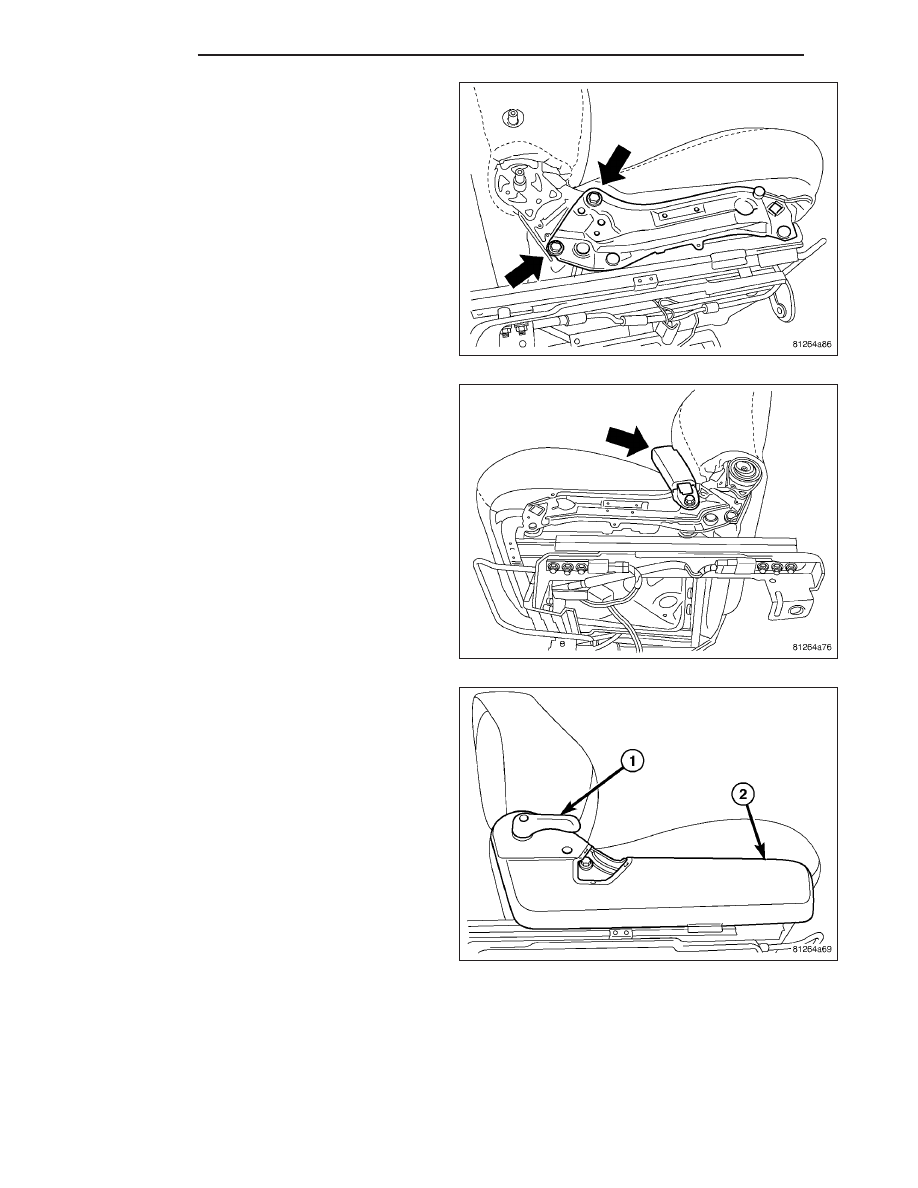

8. Install the side shields (2) and install the screws.

9. Install the lumbar and recliner handles.

23 - 248

SEATS

LX

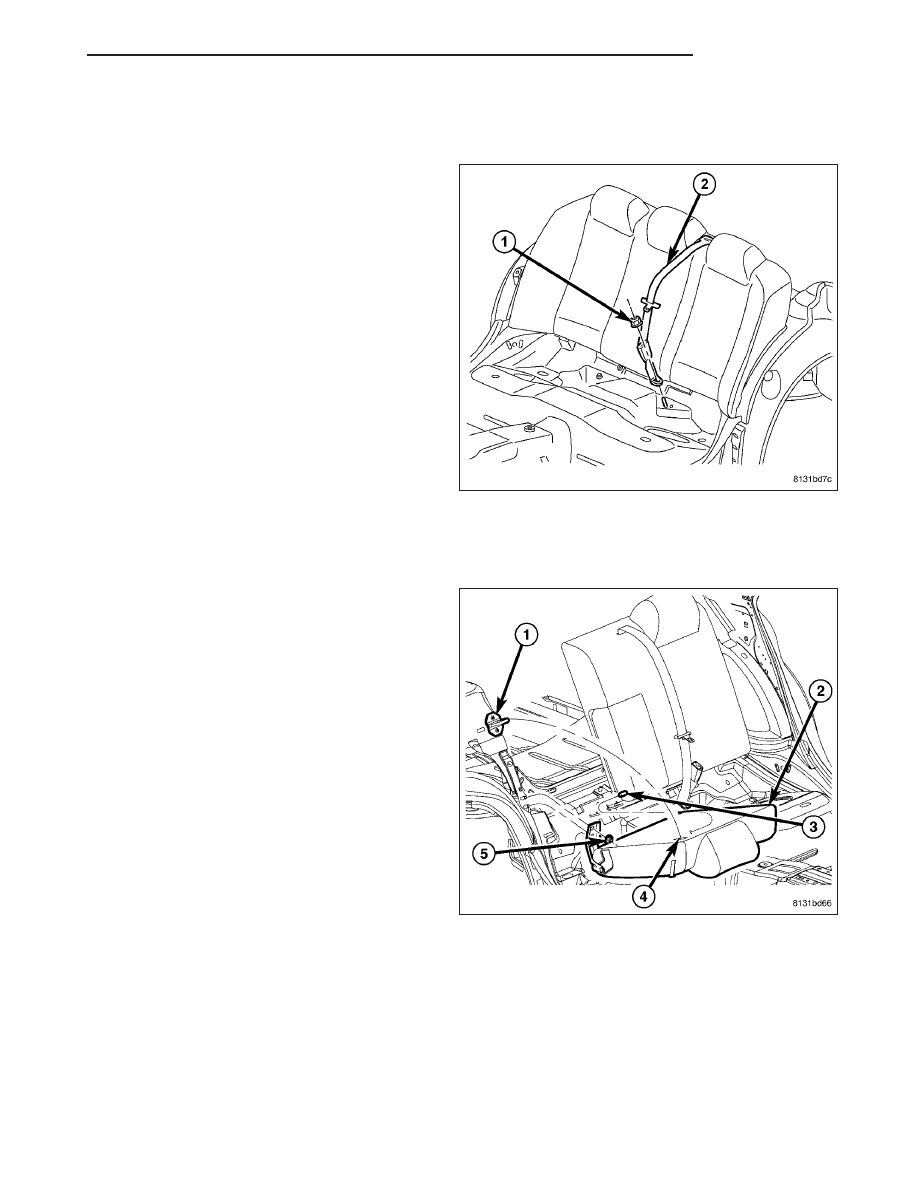

CUSHION/COVER-SEAT BACK - SECOND ROW

REMOVAL

1. Remove the seat cushion. (Refer to 23 - BODY/

SEATS/SEAT CUSHION COVER - REMOVAL)

2. Remove the nut and disconnect the seat belt

anchor.

60/40 Seat Back - Wagon

40% SEAT BACK SIDE

1. Fold the 40% section of the seat (2) down.

2. Remove the nuts (5).

3. Pivot the seat back off the pivot pin (3) located on

the 60% seat back.

4. Remove the seat back from vehicle.

LX

SEATS

23 - 249

60/40 Seat Back - Wagon

60% SEAT BACK SIDE

1. With the 40% seat back removed.

2. Fold the 60% section of the seat down.

3. Remove the four nuts attaching seat back (5).

4. Remove the seat back for vehicle.

60/40 Seat Back - Domestic Sedan

40% SEAT BACK SIDE

1. Fold the 40% section of the seat (3) down.

2. Remove the two nuts (4) attaching seat back.

3. Pivot the seat back off the pivot pin (1) located on

the 60% seat back (2).

4. Remove the seat back from vehicle.

23 - 250

SEATS

LX

60/40 Seat Back - Domestic Sedan

60% SEAT BACK SIDE

1. With the 40% seat back removed.

2. Fold the 60% section of the seat down.

3. Remove the four nuts attaching seat back (4).

4. Remove the seat back for vehicle.

60/40 Seat Back - Export Sedan

40% SEAT BACK SIDE

1. Fold the 40% section of the seat (3) down.

2. Remove the three nuts (4) attaching seat back.

3. Remove the seat back from vehicle.

LX

SEATS

23 - 251
