Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 211

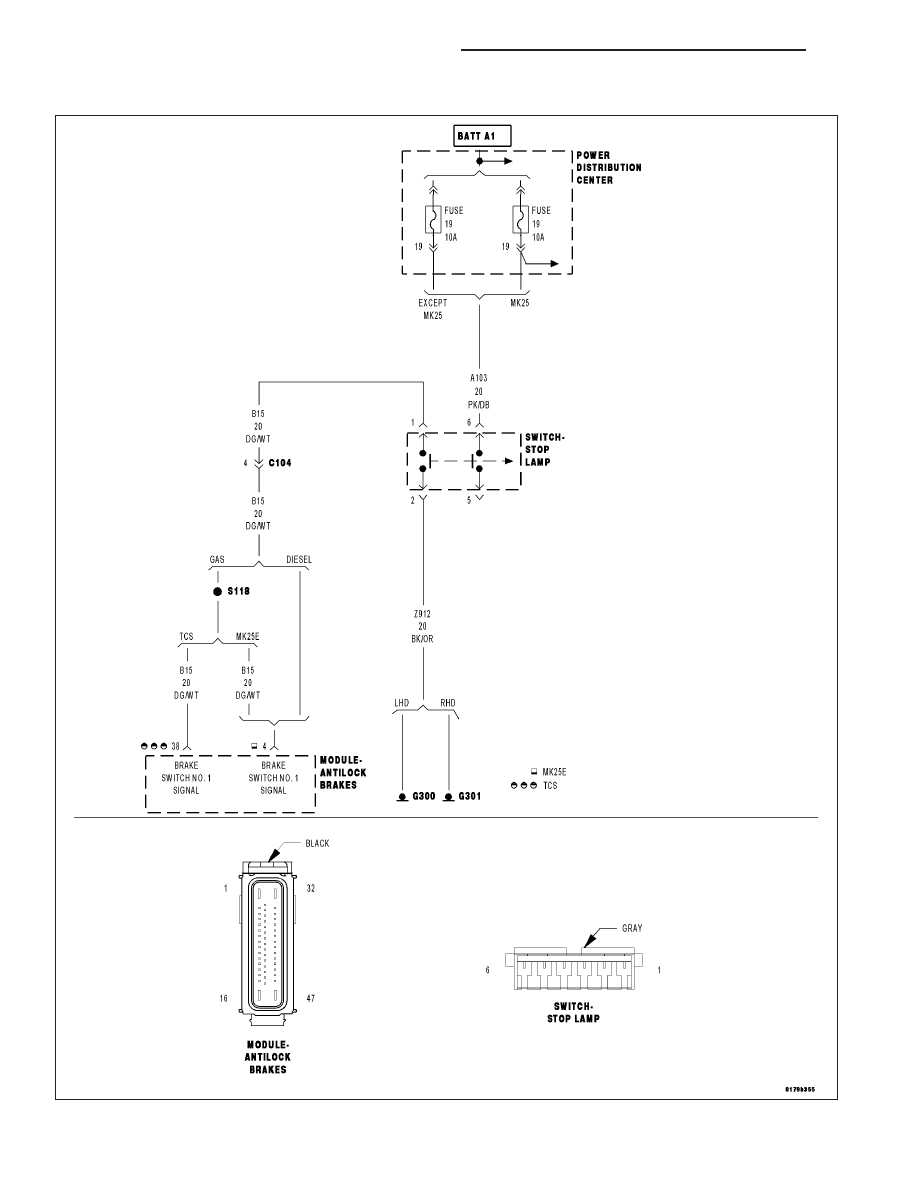

C107D-BRAKE PEDAL SWITCH 1/2 CORRELATION

For a complete wiring diagram Refer to Section 8W.

5 - 286

BRAKES - ABS ELECTRICAL DIAGNOSTICS

LX

•

When Monitored:
When the vehicle is driven.

•

Set Condition:
If the Anti-Lock Brakes Module detects an implausible signal from the Stop Lamp Switch.

Possible Causes

WIRING HARNESS, TERMINAL, CONNECTOR DAMAGE

STOP LAMP RELATED DTCs OR SYMPTOMS PRESENT (F942 CIRCUIT/FUSE OPEN)

MISADJUSTED PEDAL SWITCH

(B15) BRAKE SWITCH NO. 1 SIGNAL CIRCUIT SHORTED TO GROUND

(B15) BRAKE SWITCH NO. 1 SIGNAL CIRCUIT OPEN

STOP LAMP SWITCH

ANTI-LOCK BRAKES MODULE

Diagnostic Test

1.

VERIFY DTC IS ACTIVE

NOTE: Diagnose and repair all Pressure Sensor and Voltage related DTCs and all Stop Lamp related DTCs
and symptoms before diagnosing this DTC.
Turn the ignition on.

With the scan tool, read ABS DTCs.

With the scan tool, read and record Environmental Data (EV Data).

With the scan tool, erase DTCs.

Cycle the ignition switch.

WARNING: Ensure brake capability is available before road testing.
Test drive the vehicle as follows: Drive for more than 6 minutes at a speed greater than 40 km/h (25 m.p.h.) and
accelerate to a speed greater than 40 km/h (25 m.p.h.) and then decelerate to a speed lower than 3 km/h (2 m.p.h.)
five consecutive times.

Park the vehicle.

With the scan tool, read ABS DTCs.

Does this DTC reset?

Yes

>> Go To 2

No

>> Perform the ABS Intermittent Condition diagnostic procedure in this Section.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

2.

INSPECT RELATED WIRING HARNESS, TERMINALS, & CONNECTORS

Turn the ignition off.

Visually inspect the related wiring harness. Look for any pinched, chafed, pierced, and partially broken wires.

Visually inspect the related wiring harness connectors. Look for broken, bent, pushed out, and corroded terminals.

Were any problems found?

Yes

>> Repair as necessary.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES - STANDARD PROCEDURE).

No

>> Go To 3

LX

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 287

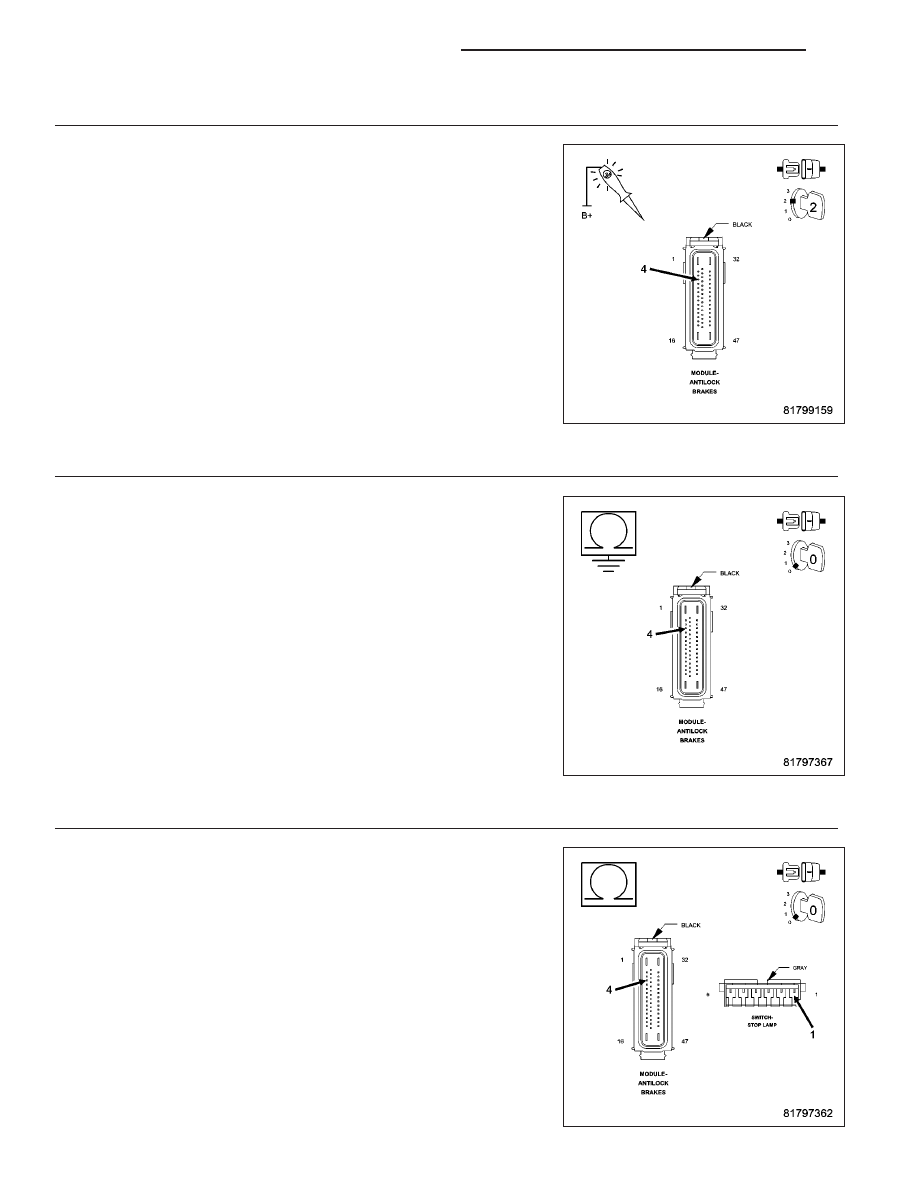

3.

CHECK (B15) BRAKE SWITCH NO. 1 SIGNAL CIRCUIT FUNCTION WHILE DEPRESSING & RELEASING
THE BRAKE PEDAL

Disconnect the Anti-Lock Brakes Module harness connector.

Turn the ignition on.

Using a 12-volt test light connected to 12 volts, backprobe the (B15)
Brake Switch No. 1 Signal circuit in the Anti-Lock Brakes Module har-
ness connector.

Depress and release the brake pedal.

Does the test light illumination toggle from off to on?

Yes

>> Go To 7

No

>> Go To 4

4.

CHECK (B15) BRAKE SWITCH NO. 1 SIGNAL CIRCUIT FOR A SHORT TO GROUND

Turn the ignition off.

Disconnect the Stop Lamp Switch harness connector.

Measure the resistance of the (B15) Brake Switch No. 1 Signal circuit
between ground and the Anti-Lock Brakes Module harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (B15) Brake Switch No. 1 Signal circuit for a

short to ground.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES - STANDARD PROCEDURE).

No

>> Go To 5

5.

CHECK (B15) BRAKE SWITCH NO. 1 SIGNAL CIRCUIT FOR AN OPEN

Measure the resistance of the (B15) Brake Switch No. 1 Signal circuit
between the Anti-Lock Brakes Module harness connector and the Stop
Lamp Switch harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 6

No

>> Repair the (B15) Brake Switch No. 1 Signal circuit for an

open.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES - STANDARD PROCEDURE).

5 - 288

BRAKES - ABS ELECTRICAL DIAGNOSTICS

LX

6.

CHECK (B15) BRAKE SWITCH NO. 1 SIGNAL CIRCUIT FOR A OPEN GROUND

Measure the resistance on the (Z912) Ground circuit and ground in the Stop Lamp Switch harness
connector.

Is the resistance below 5 ohms?

Yes

>> Replace the Stop Lamp Switch in accordance with the Ser-

vice Information.

Perform ABS VERIFICATION TEST - VER 1 (Refer to 5 -
BRAKES - STANDARD PROCEDURE).

No

>> Repair the open in the (Z912) Ground circuit.

7.

CHECK BRAKE PEDAL ADJUSTMENT

•

Reconnect the Stop Lamp Switch harness connector.

Using a 12-volt test light connected to 12 volts, backprobe the (B15)
Brake Switch No. 1 Signal circuit in the Stop Lamp Switch harness con-
nector.

urn the ignition on.

Depress and release the brake pedal.

Does the test light illumination toggle from off to on within 4–5
mm of brake pedal travel?

Yes

>> Replace the Anti-Lock Bakes Module in accordance with the

Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES - STANDARD PROCEDURE).

No

>> Replace the Stop Lamp Switch in accordance with the Ser-

vice Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES - STANDARD PROCEDURE).
