8.

WIRELESS CONTROL MODULE (SKREEM)

View repair.

Repair

Replace the Wireless Control Module (SKREEM) in accordance with the Service Information.Perform
TPM VERIFICATION TEST (Refer to 22 - TIRES/WHEELS/TIRE PRESSURE MONITORING - DIAG-
NOSIS AND TESTING)

9.

INTERMITTENT TIRE PRESSURE TRIGGER MODULE DTC

The conditions necessary to set this DTC are not present at this time.

Using the wiring schematic as a guide, inspect the wiring and connectors relative to this circuit.

Refer to any Technical Service Bulletins that may apply to this condition.

With the scan tool, clear DTCs in the Wireless Control Module (SKREEM).

Test Drive the vehicle for a minimum of 10 minutes with vehicle speed greater than 15 m.p.h.

With the scan tool, select View DTCs in the Wireless Control Module (SKREEM).

Does the DTC reset or is the status Active for this DTC?

Yes

>> Return to the first step of this test and perform the diagnostic procedure.

Perform TPM VERIFICATION TEST (Refer to 22 - TIRES/WHEELS/TIRE PRESSURE MONITORING -
DIAGNOSIS AND TESTING)

No

>> Test complete.

22 - 48

TIRES/WHEELS

LX

C150A–LEFT FRONT TIRE PRESSURE TRANSPONDER MODULE VOLTAGE HIGH

For a complete wiring diagram Refer to Section 8W

LX

TIRES/WHEELS

22 - 49

Theory of Operation

The Tire Pressure Transponder Module is used to automatically learn the location of each wheel sensor on the
vehicle. The module is controlled and activated in sequence by the Wireless Control Module (SKREEM) over a LIN
bus. When activated, the module will generate a 125 KHz signal of sufficient field strength to activate the tire pres-
sure sensor and force a RF transmission from the sensor.

•

When Monitored:
Continuously.

•

Set Condition:
The WCM receives a message from the Tire Pressure Transponder Module indicating that an over voltage
condition has been detected.

Possible Causes

INTERMITTENT TIRE PRESSURE TRANSPONDER MODULE PERFORMANCE DTC

(F500) FUSED RUN RELAY OUTPUT CIRCUIT OPEN OR HIGH RESISTANCE

(Z901) GROUND CIRCUIT(S) OPEN OR HIGH RESISTANCE

TIRE PRESSURE TRANSPONDER MODULE

WIRELESS CONTROL MODULE (SKREEM)

Diagnostic Test

1.

DTC STATUS IS ACTIVE

Turn the ignition on.

NOTE: If a system or battery voltage high DTC is set in the Wireless Control Module (SKREEM) or in the
PCM, repair the voltage DTC before continuing with this test.
With the scan tool, select View DTCs in the Wireless Control Module (SKREEM).

Is the DTC status Active at this time?

Yes

>> Go to 2

No

>> Go to 6

2.

(F500) FUSED RUN RELAY OUTPUT CIRCUIT OPEN OR HIGH RESISTANCE

Turn the ignition on.

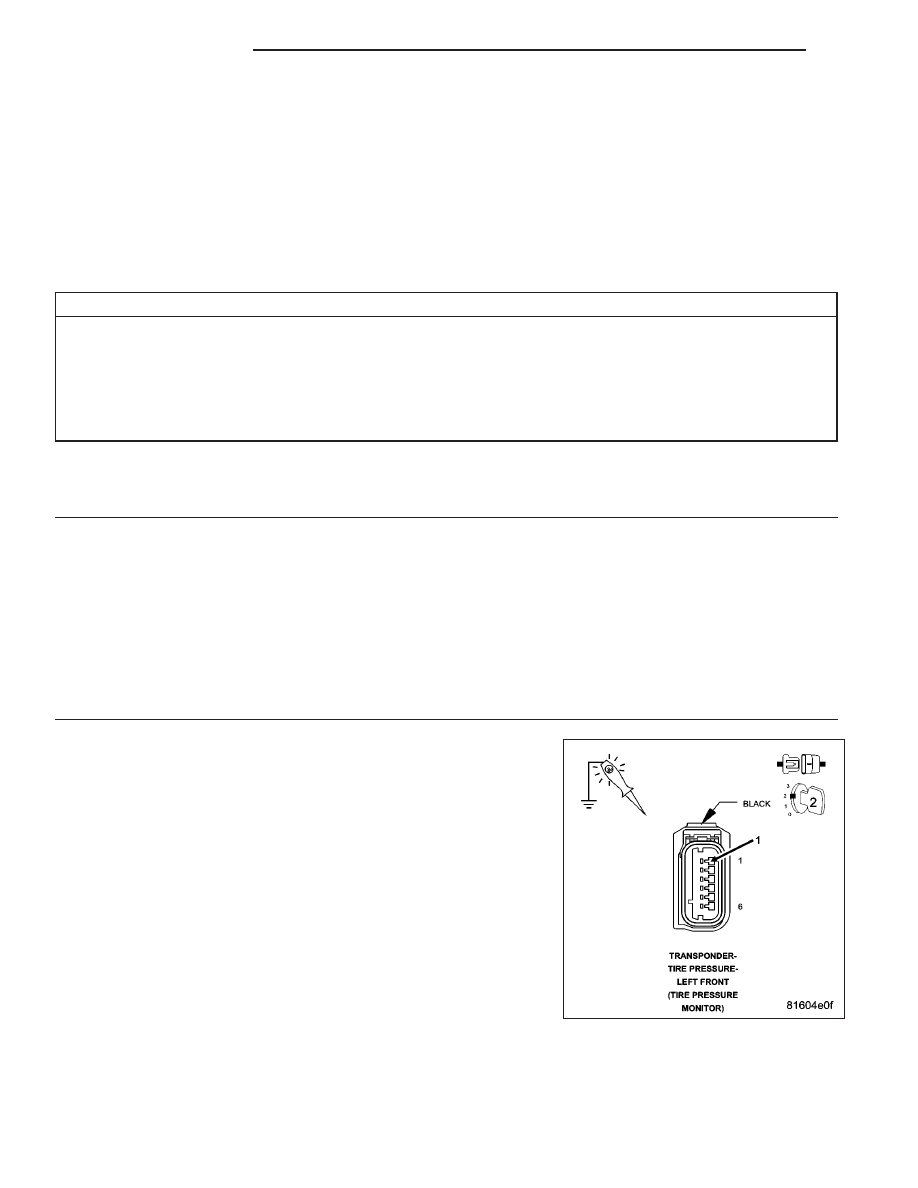

Using a 12–volt test light connect to ground, check the (F500) Fused
Run Relay Output circuit.

NOTE: The test light should be illuminated and bright. Compare
the brightness to that of a direct connection to the battery.

Is the test light illuminated and bright?

Yes

>> Go to 3

No

>> Repair the (F500) Fused Run Relay Output circuit for an

open circuit or high resistance.

Perform TPM VERIFICATION TEST (Refer to 22 - TIRES/
WHEELS/TIRE PRESSURE MONITORING - DIAGNOSIS
AND TESTING)

22 - 50

TIRES/WHEELS

LX

3.

(Z901) GROUND CIRCUIT(S) OPEN OR HIGH RESISTANCE

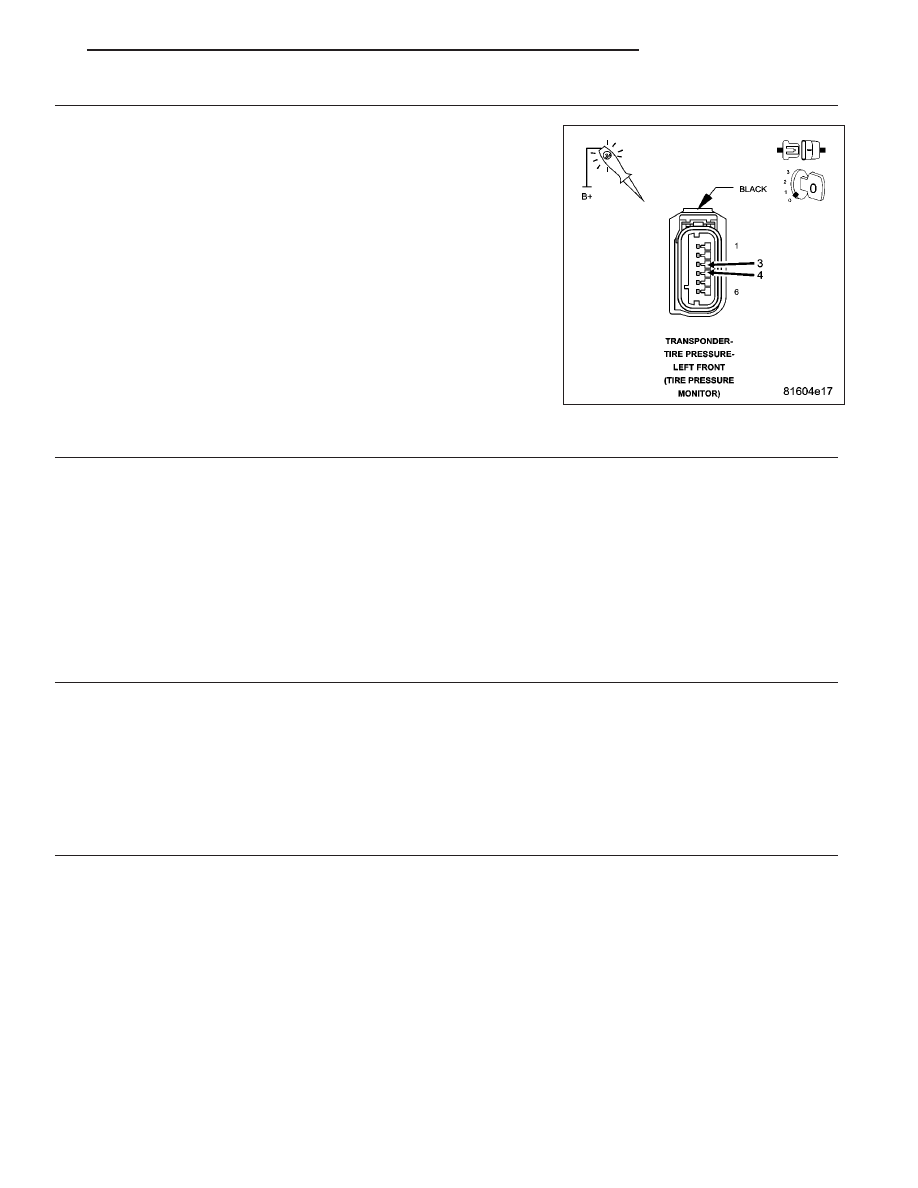

Using a 12–volt test light connect to 12 volts, check each of the (Z901)
Ground circuit(s).

NOTE: The test light should be illuminated and bright. Compare
the brightness to that of a direct connection to the battery.

Is the test light illuminated and bright?

Yes

>> Go to 4

No

>> Repair the (Z901) Ground circuit(s) for an open circuit or

high resistance.

Perform TPM VERIFICATION TEST (Refer to 22 - TIRES/
WHEELS/TIRE PRESSURE MONITORING - DIAGNOSIS
AND TESTING)

4.

TIRE PRESSURE TRANSPONDER MODULE

Turn the ignition off.

Replace the appropriate Tire Pressure Transponder Module in accordance with the Service Information.

With the scan tool, clear DTCs in the Wireless Control Module (SKREEM).

Test Drive the vehicle for a minimum of 10 minutes with vehicle speed greater than 15 m.p.h.

With the scan tool, select View DTCs in the Wireless Control Module (SKREEM).

Does the DTC reset or is the status Active for this DTC?

Yes

>> Go to 5

No

>> Test Complete.

5.

WIRELESS CONTROL MODULE (SKREEM)

View repair.

Repair

Replace the Wireless Control Module (SKREEM) in accordance with the Service Information.

Perform TPM VERIFICATION TEST (Refer to 22 - TIRES/WHEELS/TIRE PRESSURE MONITORING -
DIAGNOSIS AND TESTING)

6.

INTERMITTENT TIRE PRESSURE TRANSPONDER MODULE DTC

The conditions necessary to set this DTC are not present at this time.

Refer to any Technical Service Bulletins that may apply to this condition.

With the scan tool, clear DTCs in the Wireless Control Module (SKREEM).

Test Drive the vehicle for a minimum of 10 minutes with vehicle speed greater than 15 m.p.h.

With the scan tool, select View DTCs in the Wireless Control Module (SKREEM).

Does the DTC reset or is the status Active for this DTC?

Yes

>> Return to the first step of this test and perform the diagnostic procedure.

No

>> Test complete.
