36. Install Holder 6958 (1) onto the rear output flange

(2).

37. Tighten the rear output flange nut to 250 N·m

(185 ft.lbs.).

38. Install the front output shaft flange onto the front

output shaft. Install a new nut.

39. Install Holder 6958 (1) onto the front output flange

(2).

40. Tighten the front output flange nut to 250 N·m

(185 ft.lbs.).

INSTALLATION

1. Support transfer case on a transmission jack.

2. Secure transfer case to jack with chains.

3. Position the transfe case under the vehicle and

align the input shaft with the transmission output
shaft.

4. Move the transfer case and jack forward to engage

transfer case to the transmission.

5. Install the nuts and bolts to attach transfer case to

transmission. Tighten the 120mm bolts to 25 N·m
(18 ft.lbs.), the 30mm bolts to 27 N·m (20 ft.lbs.),
and the nuts to 20 N·m (15 ft.lbs.)

6. Raise the transmission and transfer case into their

normal position.

7. Fill (1, 2) the transfer case with the appropriate

fluid.

8. Install the transfer case dampner.

21 - 882

TRANSFER CASE - MS140 - SERVICE INFORMATION

LX

9. Install the transmission mount assembly to the

transfer case and install the bolts (3) to hold the
transmission mount assembly (2) to the transfer
case (1), 3.5L engine. Tighten the bolts to 55 N·m
(41 ft.lbs.).

10. Install the transmission mount to the transfer case

and install the bolts (2) to hold the transmission
mount (1) to the transfer case, 5.7L engine.
Tighten the bolts to 68 N·m (50 ft.lbs.).

LX

TRANSFER CASE - MS140 - SERVICE INFORMATION

21 - 883

11. Install the bolts (2) to hold the transmission cross-

member (1) to the transmission mount (3). Tighten
the bolts to 65 N·m (48 ft.lbs.).

12. Install the bolts to hold the transmission cross-

member to the frame.Tighten the bolts to 68 N·m
(50 ft.lbs.).

13. Install the front and rear propeller shafts to the

transfer case. (Refer to 3 - DIFFERENTIAL &
DRIVELINE/PROPELLER

SHAFT

-

INSTALLATION)

SPECIFICATIONS

TORQUE SPECIFICATIONS - MS140

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Bolts, Transfer Case Mounting - 120mm

25

18

-

Bolts, Transfer Case Mounting - 30mm

27

20

-

Nuts, Transfer Case Mounting

20

15

-

Bolts, Front to Rear Housing - 120mm

22

16

-

Bolts, Front to Rear Housing - 45mm

34

25

-

Bolts, Front to Rear Housing - 30mm

34

25

-

Bolts, Planetary Assembly Cover

9

6.5

79.5

Bolts, Rear Cover

34

25

-

Nut, Rear Output Shaft Flange

250

185

-

Nut, Front Output Shaft Flange

250

185

-

Bolts, Transmission Mount Assembly to Transfer Case - 3.5L

55

41

-

Bolts, Transmission Mount to Transfer Case - 5.7L

68

50

-

Bolts, Transmission Mount to Crossmember

65

48

-

Bolts, Transmission Crossmember

68

50

-

Plug, Oil Fill and Drain

25

18.5

-

21 - 884

TRANSFER CASE - MS140 - SERVICE INFORMATION

LX

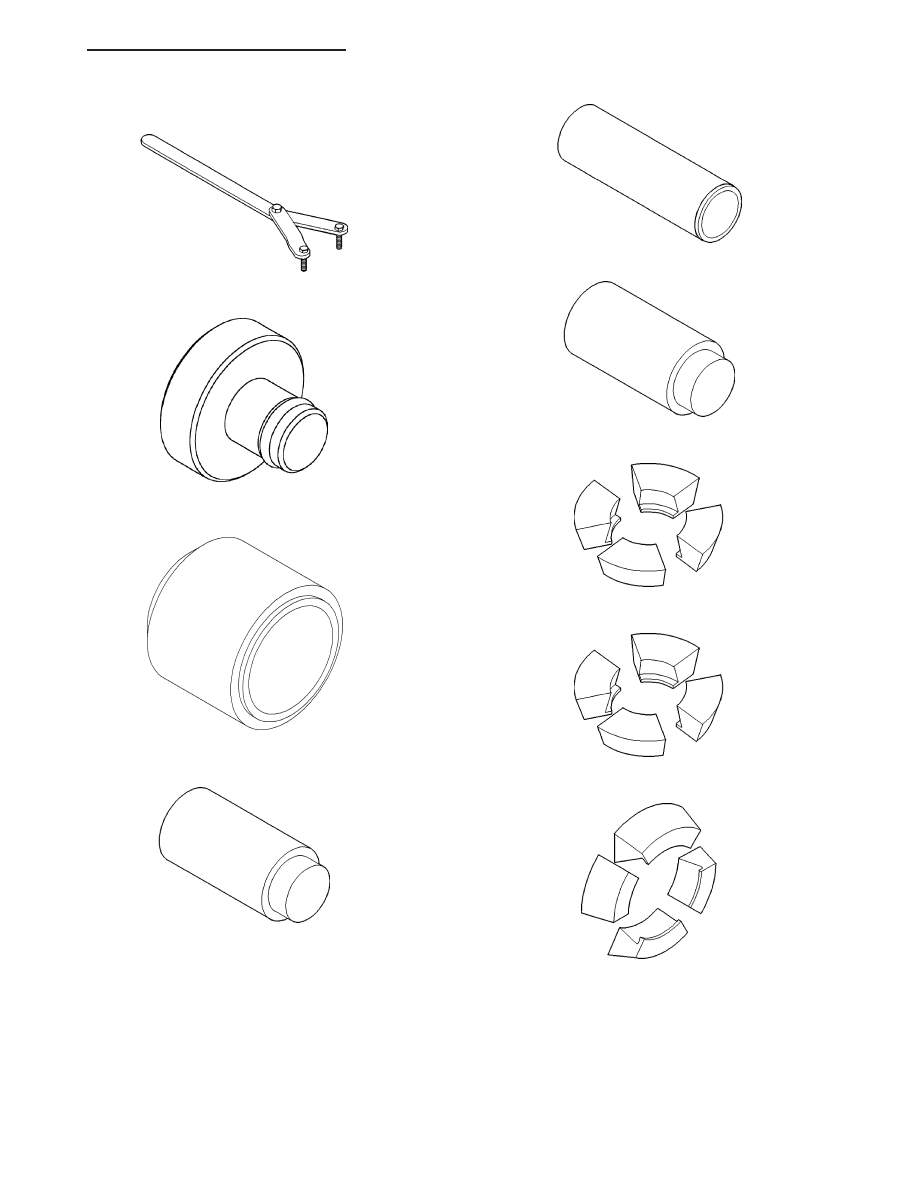

SPECIAL TOOLS - MS140

Wrench, Spanner - 6958

Insert, Crankshaft Damper Removal - 8513

Installer, Seal - 8891

Plug - 9678

Sleeve - 9679

Plug - C-293-3

Blocks, Adapter - C-293-40

Blocks, Adapter - C-293-48

Blocks, Adapter - C-293-52

LX

TRANSFER CASE - MS140 - SERVICE INFORMATION

21 - 885
