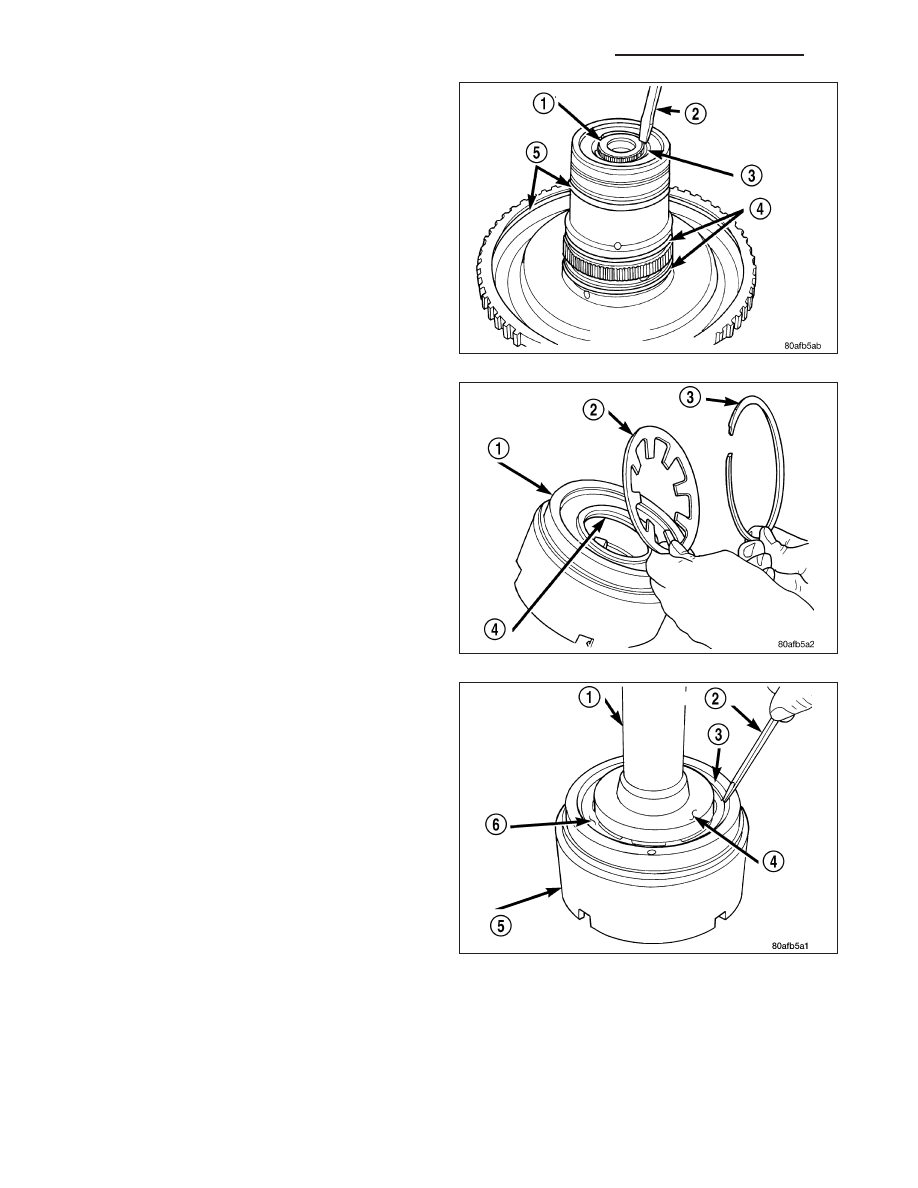

2. Install input shaft snap ring (3).

3. Position the OD/Reverse piston return spring (2)

and snap ring (3) onto the OD/Reverse piston (1).

4. Using an arbor press (1) and Disc 6057 (4), install

the OD/Reverse piston return spring (6) and snap
ring (3).

21 - 778

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

LX

5. Install the OD/Reverse piston (1) assembly to the

input clutch retainer (2).

6. Install the input hub/shaft assembly (1) to the

OD/Reverse piston/clutch retainer assembly (2).

7. Install input hub tapered snap ring (2). Make sure

snap ring is fully seated.

LX

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 779

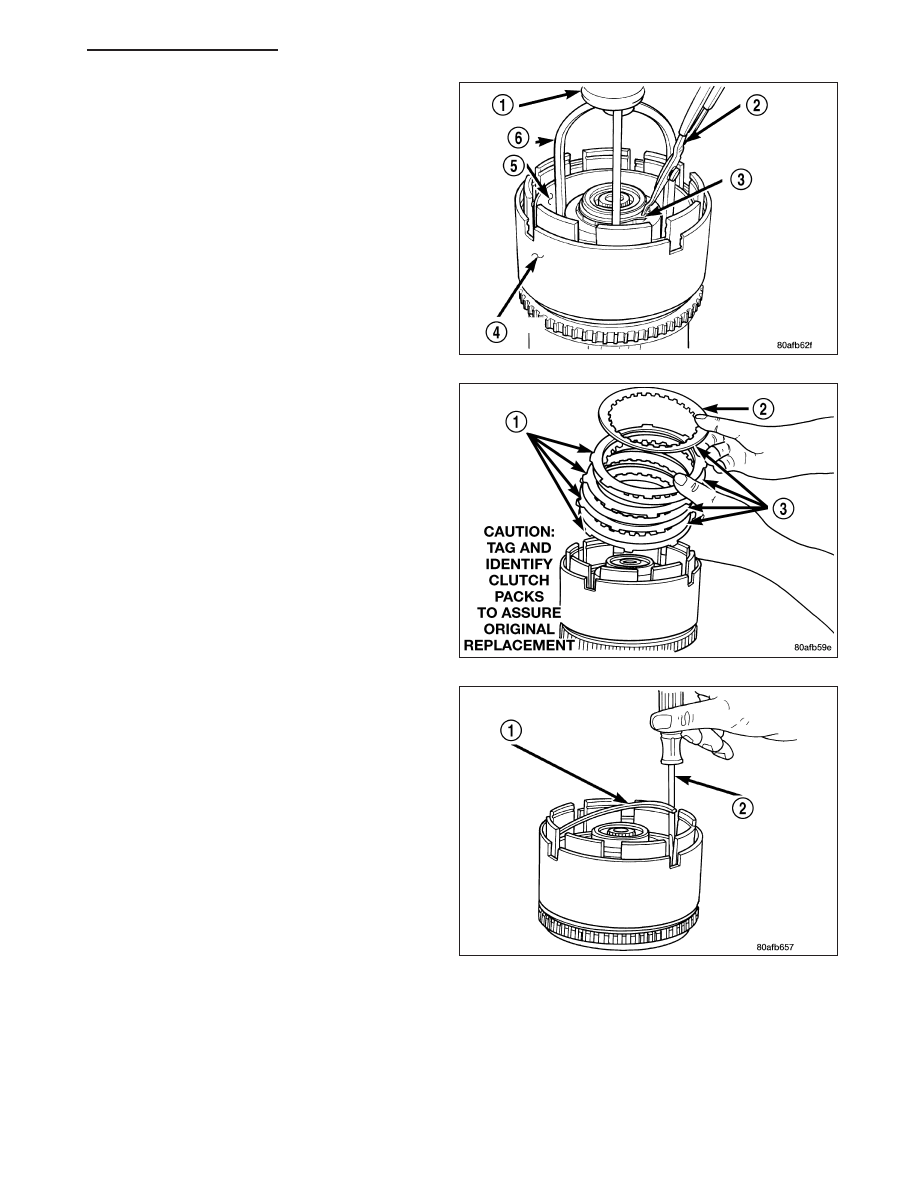

8. Install the UD clutch piston (1).

9. Install UD piston return spring (1) and Disc 5067

(2).

10. Position the UD spring retainer (1) and snap ring

(2) on the piston return spring (4).

21 - 780

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

LX

CAUTION: Compress return spring just enough to
install snap ring.

11. Using Compressor 5059A (6) and an arbor press

(1), install the UD spring retainer and snap ring
(3).

12. Install the UD clutch pack (four fibers/four steels)

(1, 3). Leave the top disc (2) out until after the
snap ring is installed.

13. Install the UD clutch flat snap ring (1).

LX

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 781
