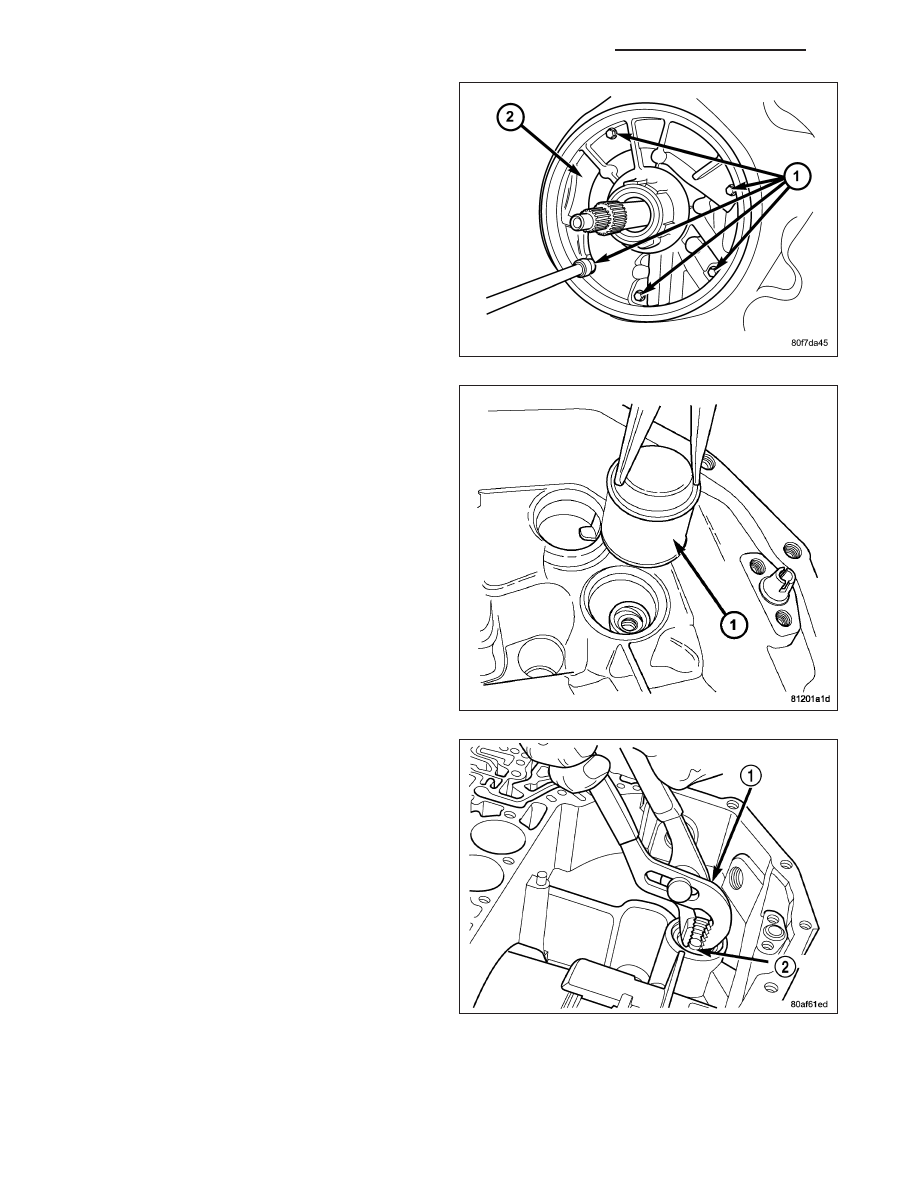

51. Install oil pump (2) and torque oil pump-to-case

bolts (1) to 30 N·m (265 in. lbs.). Do not reuse
original oil pump bolts.

52. Install low/reverse accumulator (1) as shown.

53. Install low/reverse accumulator plug (2).

21 - 710

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

LX

54. Install low/reverse accumulator snap ring (1).

55. Install underdrive (2) and overdrive (1) accumula-

tors and springs.

CAUTION: Do not handle the valve body by the
manual shaft. Damage could result.

56. Install valve body (1) into place as shown.

LX

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 711

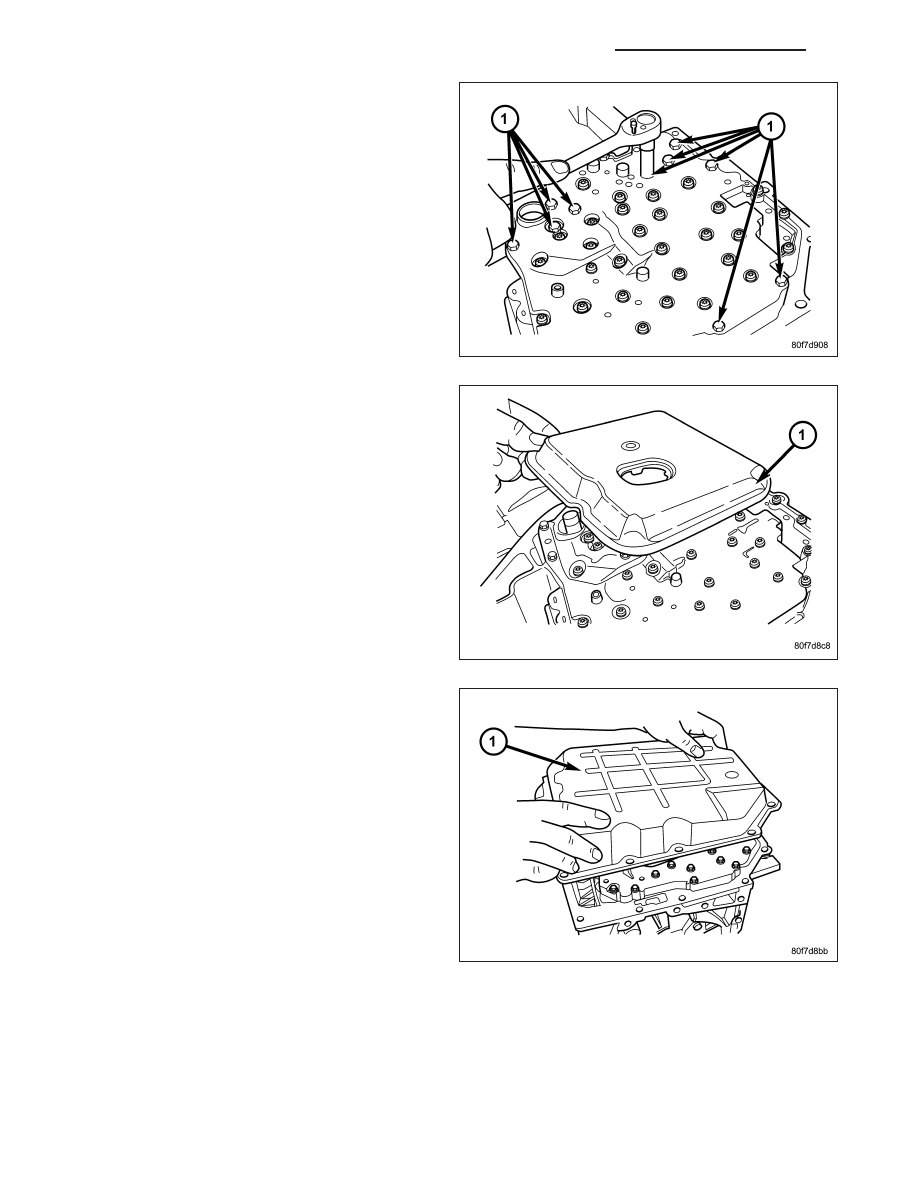

57. Install seven (7) valve body-to-case bolts (1) and

torque to 12 N·m (105 in. lbs.).

58. Install transmission oil filter (1) and o-ring. Tighten

the bolts to 5 N·m (45 in. lbs.).

59. If necessary, install a new transmission fill tube

grommet into the transmission case with Installer
8254.

60. Install transmission oil pan (1) with a bead of

Mopar

T

ATF RTV.

21 - 712

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

LX

NOTE: Before installing the oil pan bolt in the bolt
hole located between the torque converter clutch
on and U/D clutch pressure tap circuits , it will be
necessary to replentish the sealing patch on the
bolt using Mopar

T

Lock & Seal Adhesive.

61. Install and torque the oil pan-to-case bolts to 20

N·m (14.5 ft. lbs.).

NOTE: Before installing either speed sensor bolt,
it will be necessary to replentish the sealing patch
on the bolt using Mopar

T

Lock & Seal Adhesive.

62. Install both speed sensors (1, 2) into the transmis-

sion case. Torque the speed sensor bolts to 9
N·m (80 in. lbs.).

63. As a final check of the transmission, measure the

input shaft end play. This will indicate when a #4
thrust plate change is required. The #4 thrust
plate is located behind the overdrive clutch hub.
Attach a dial indicator to transmission bell housing
with its plunger seated against end of input shaft.
Move input shaft in and out to obtain end play
reading. Input shaft end play must be 0.127 to
0.635 mm (0.005 to 0.025 inch). If not within
specifications, make the necessary thrust plate
adjustment.

LX

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 713
