47. Route front parking brake cable with equalizer

above rear crossmember.

NOTE: Due to short travel and low spring tension,
it is not necessary to lock-out parking brake lever
to service parking brake components.

48. Connect left rear parking brake cable (1) to equal-

izer (2).

49. Connect right rear parking brake cable (4) to con-

nector (3) already attached to front parking brake
cable (5).

50. Install J-nut for mounting parking brake cable

routing bracket to crossmember.

51. Insert front parking brake cable routing bracket

locating pin into front flange of crossmember (3),
then install screw (2) fastening cable (1) routing
bracket to rear crossmember.

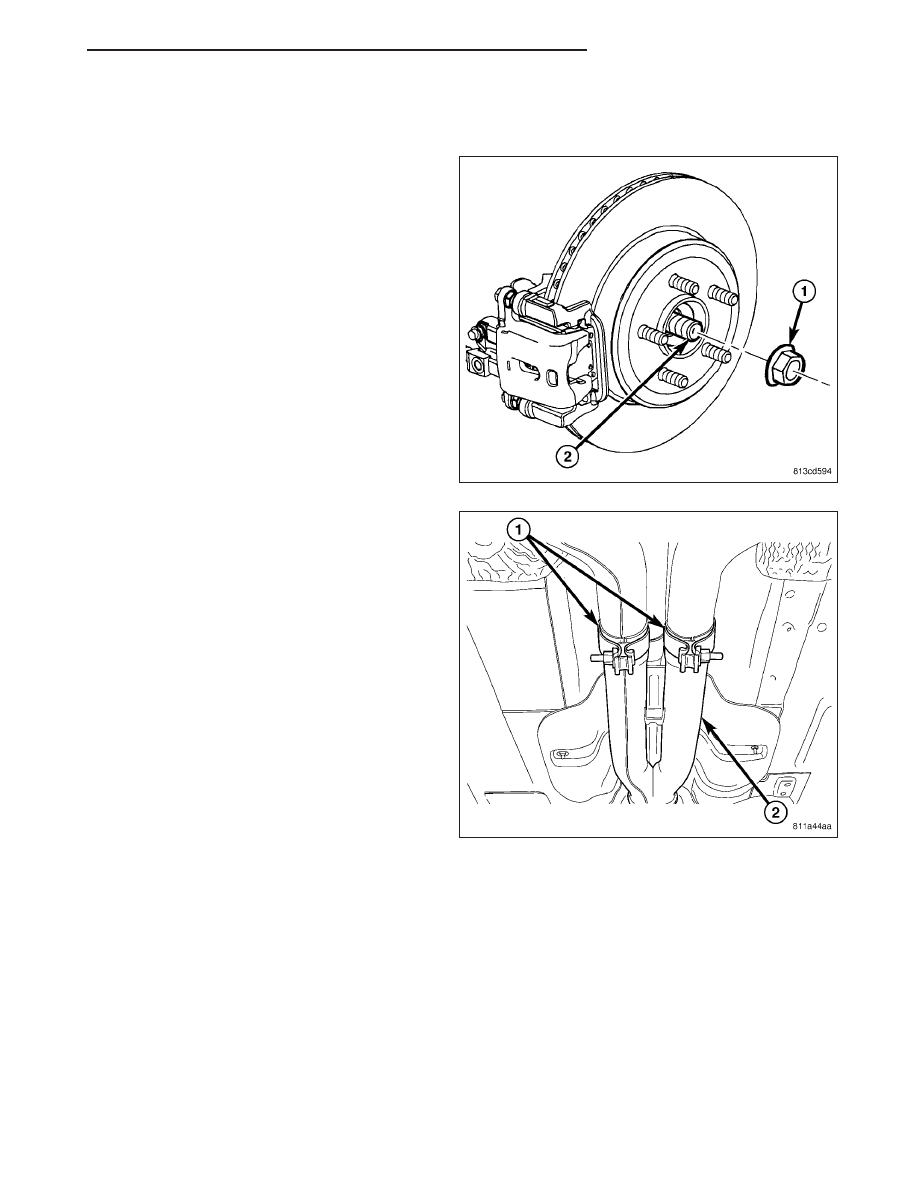

52. On each side of vehicle, slide an axle half shaft

(2) through hub and bearing and install hub nut
(1). Do not tighten hub nuts at this time.

13 - 120

FRAME & BUMPERS

LX

53. Install rear axle differential. (Refer to 3 - DIFFERENTIAL & DRIVELINE/REAR AXLE - 198MM - INSTALLA-

TION) (Refer to 3 - DIFFERENTIAL & DRIVELINE/REAR AXLE - 210MM - INSTALLATION) (Refer to 3 - DIF-
FERENTIAL & DRIVELINE/REAR AXLE - 215RII - INSTALLATION)

54. While a helper applies brakes to keep hub from

turning, tighten hub nut to 213 N·m (157 ft. lbs.).

55. Install

rear

exhaust

system

(2)

(dual-outlet

exhaust shown in figure). (Refer to 11 - EXHAUST
SYSTEM - INSTALLATION)

LX

FRAME & BUMPERS

13 - 121

56. Lower vehicle until front tires contact floor but rear

is still suspended. Place jack stands under each
rear suspension spring link. Place an appropriate
wooden block between stand and link to avoid
damaging spring link, then lower vehicle until full
vehicle weight is supported by suspension.

57. Tighten camber link bolt (2) at crossmember to 85

N·m (63 ft. lbs.).

58. Tighten tension link bolt nut (2) at crossmember to

85 N·m (63 ft. lbs.).

59. Tighten compression link bolt (2) at crossmember

to 85 N·m (63 ft. lbs.) torque.

13 - 122

FRAME & BUMPERS

LX

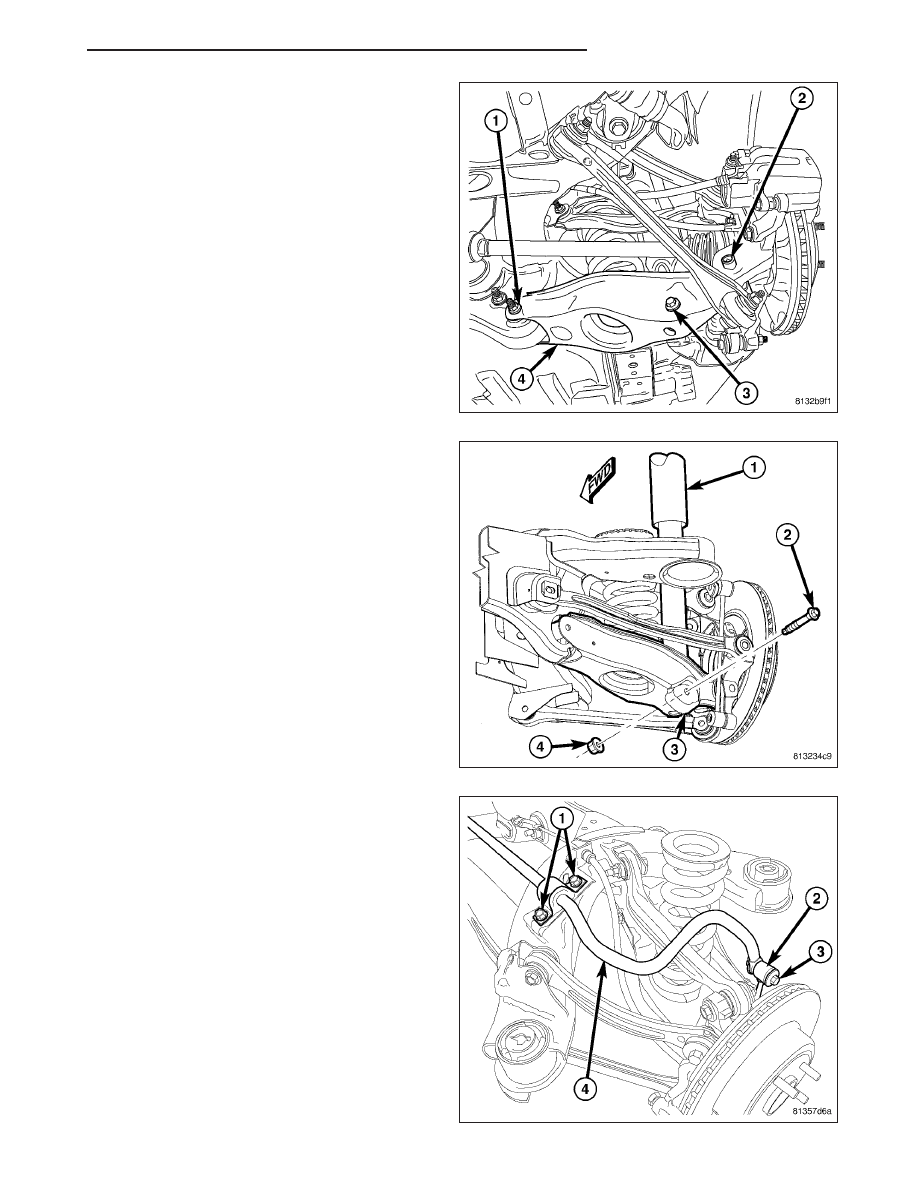

60. Tighten spring link bolt (1) at crossmember to 108

N·m (80 ft. lbs.).

61. Tighten shock absorber lower mounting bolt nut

(4) to 72 N·m (53 ft. lbs.).

62. Tighten stabilizer link bolts (3) to 61 N·m (45 ft.

lbs.).

LX

FRAME & BUMPERS

13 - 123
