SPECIAL TOOLS

Back Pressure Test Adapter - CH8519

DRB III & PEP Module - OT-CH6010A

Pressure Transducer CH7063

11 - 6

EXHAUST SYSTEM

LX

CATALYTIC CONVERTER

DESCRIPTION

The close coupled, three-way catalytic converter inlets
are connected to the exhaust manifolds by the use of
ball flange (1). The 2.7L and 3.5L RWD vehicles incor-
porate a flex joint downstream of the LH catalytic con-
verter to improve NVH. The 5.7L equipped RWD
vehicles incorprate a flex joint downstream of the LH
and RH catalytic converters. The 6.1L equipped RWD
vehicles do use a flex joint downstream of the LH and
RH catalytic converters.The left (4) and right (2) side
converter outlet pipe connects to the exhaust system.

REMOVAL

RIGHT HAND CATALYTIC CONVERTER

WARNING: The normal operating temperature of
the exhaust system is very high. therefore, never
work around or attempt to service any part of the
exhaust system until it is cooled. special care
should be taken when working near the catalytic
converter. The temperature of the converter rises
to a high level after a short period of engine oper-
ation time.

1. Disconnect negative battery cable.

2. Raise vehicle on hoist.

3. Disconnect downstream oxygen sensor (2) connec-

tors.

4. Remove muffler and resonator (Refer to 11 -

EXHAUST SYSTEM/MUFFLER - REMOVAL).

LX

EXHAUST SYSTEM

11 - 7

5. 2.7L/3.5L Only - Remove nuts and cross-brace (2).

6. Remove catalytic converter to ball flange nuts (1).

7. Remove catalytic converter (3).

LEFT HAND CATALYTIC CONVERTER

1. Raise vehicle on hoist.

2. Hoist vehicle.

WARNING: The normal operating temperature of
the exhaust system is very high. therefore, never
work around or attempt to service any part of the
exhaust system until it is cooled. special care
should be taken when working near the catalytic
converter. The temperature of the converter rises
to a high level after a short period of engine oper-
ation time.

3. Disconnect downstream oxygen sensor electrical

connectors.

4. Remove muffler and resonator assembly (Refer to

11 - EXHAUST SYSTEM/MUFFLER - REMOVAL).

5. Remove ball flange nuts.

6. Remove catalytic converter ball fange nut.

7. Remove catalytic converter.

11 - 8

EXHAUST SYSTEM

LX

REMOVAL - DIESEL

WARNING: The normal operating temperature of
the exhaust system is very high. therefore, never
work around or attempt to service any part of the
exhaust system until it is cooled. Special care
should be taken when working near the catalytic
converter. The temperature of the converter rises
to a high level after a short period of engine oper-
ation time.

1. Disconnect negative battery cable.

2. Raise vehicle on hoist.

3. Disconnect differential pressure ports (2).

4. Disconnect exhaust temperature sensors (3).

5. Disconnect downstream oxygen sensor connectors

(4).

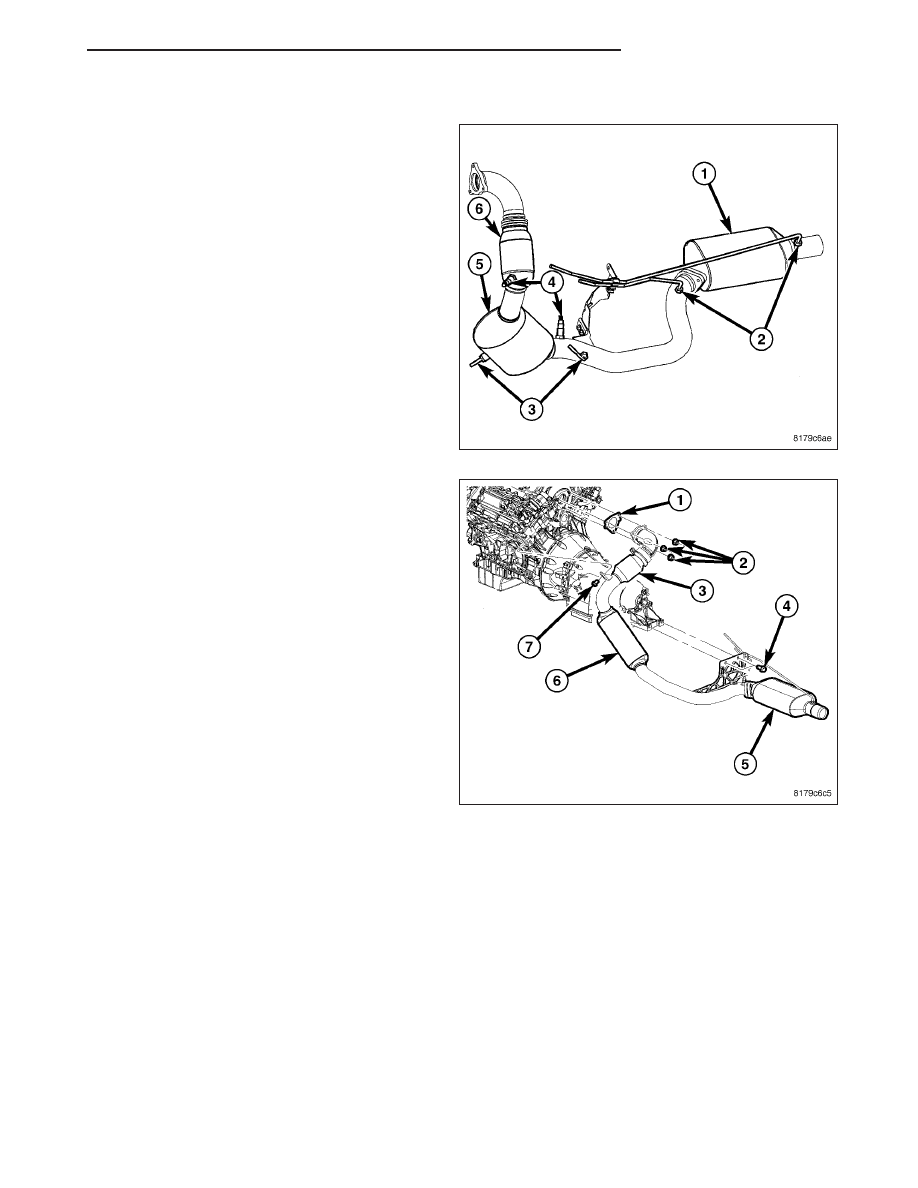

6. Remove exhaust from the diesel particulate filter

(5).

7. Remove mounting bolts (4) and (7).

8. Remove the nuts from the down pipe (2).

9. Remove the catalyst assembly.
