7. Remove the steering coupling, and position the

steering gear aside.

8. Disconnect the oil temperature sensor.

9. Remove the lower oil pan.

9 - 2748

ENGINE - 3.0L TD SERVICE INFORMATION

LX

INSTALLATION

INSTALLATION

NOTE: Sealing surfaces must be free of a gasket
material and oil residue.

1. Clean the lower and upper oil pan and sealing sur-

faces. Inspect oil pan sealing surfaces and engine
block.

NOTE: If installing a new oil pan, exchange the oil
temperature sensor and the oil level sensor.

2. Install the upper oil pan, sealant, oil pan retaining

bolts, hand tight.

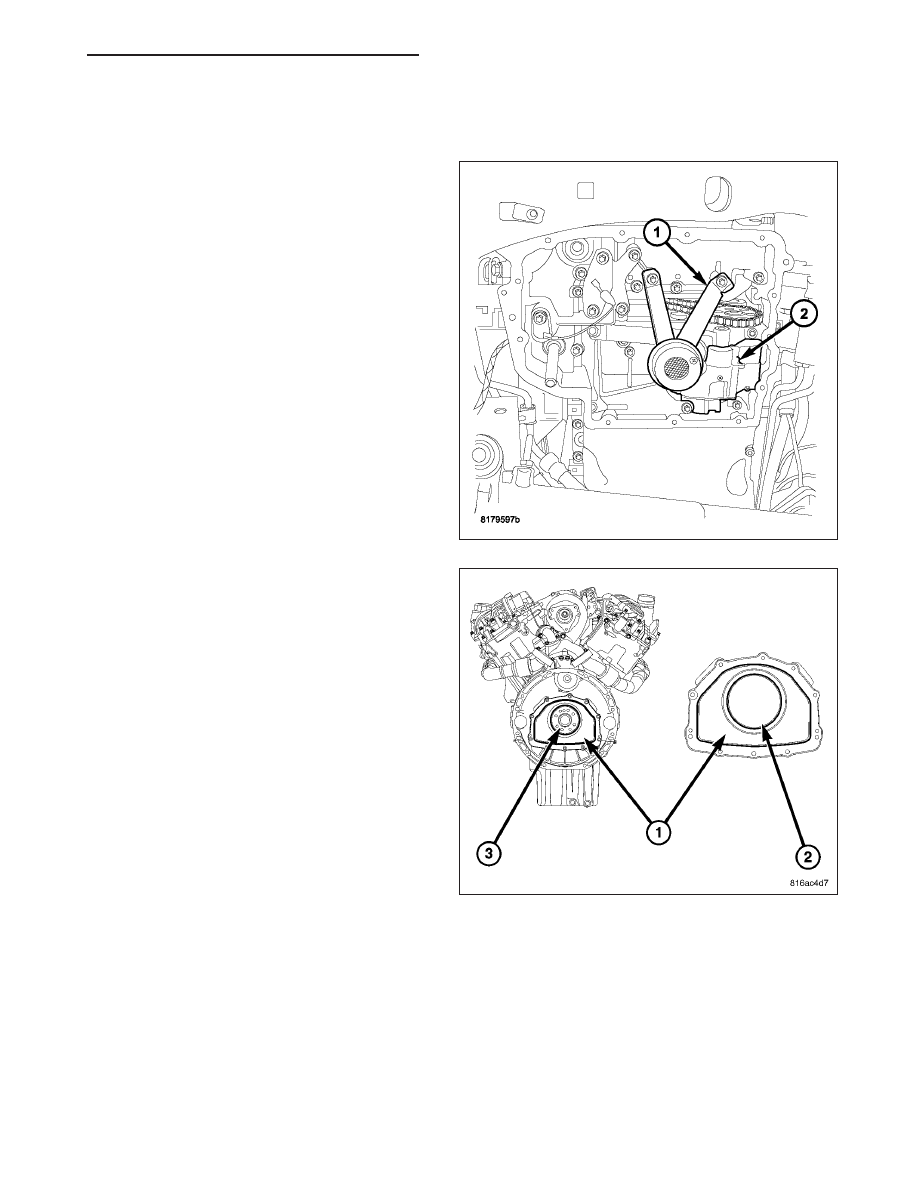

3. Install the bolts holding the rear main seal carrier

(1) to the oil pan. Torque the bolts to 9 N·m (7 ft.
lbs.).

LX

ENGINE - 3.0L TD SERVICE INFORMATION

9 - 2749

4. Install the flex plate.

5. Install the transmission.

6. Push the oil pan against the transmission and

tighten transmission to oil pan bolts first, including
the rear main seal carrier bolts.

7. Tighten the upper oil pan bolts to 12 N·m (106

lbs.in.) in the sequence provided. Tighten bolts 15
and 16 to 20 N·m (177 in. lbs.).

8. Install the oil pickup tube bolts.

9. Install the oil level sensor.

10. Install the lower oil pan, sealant, lower oil pan

retaining bolts, hand tight.

11. Tighten the bottom oil pan bolts to 12 N·m (106 in.

lbs.) in the sequence provided.

12. Connect the oil temperature and oil level sensor

wiring harness connectors.

13. Lower the vehicle and install the oil level indicator

tube.

14. Fill the oil pan to the appropriate level with the

correct viscosity engine oil.

15. Connect the negative battery cable.

16. Start the engine, allow to warm.

17. Turn engine off and inspect for leaks.

18. Install the skid plate.

9 - 2750

ENGINE - 3.0L TD SERVICE INFORMATION

LX

OIL PAN - INSTALLATION

NOTE: Sealing surfaces must be free of a gasket
material and oil residue.

1. Clean oil pan and sealing surfaces. Inspect the oil

pan sealing surfaces.

NOTE: If installing a new oil pan, exchange the oil
temperature sensor and the oil level sensor.

2. Install oil pan, sealant, oil pan retaining bolts, hand

tight.

3. Tighten the bottom oil pan bolts to 12 N·m (106 in.

lbs.).

4. Connect the oil temperature and sensor wiring har-

ness connector.

CAUTION: Prior to coupling installation, make sure
gear is centered in its travel to match clockspring
centering in steering column.

5. Align coupling (2) with input shaft (3) and install

steering coupling. Install NEW pinch bolt. Tighten
bolt to 54 N·m (40 ft. lbs.) torque.

LX

ENGINE - 3.0L TD SERVICE INFORMATION

9 - 2751
