CAMSHAFT OIL SEAL(S)

REMOVAL

LEFT

1. Disconnect negative battery cable. (Refer to 8 -

ELECTRICAL/BATTERY

SYSTEM/CABLES

-

REMOVAL)

2. Remove engine cover and bracket.

3. Remove air cleaner cover and inlet tube to turbocharger.

9 - 2676

ENGINE - 3.0L TD SERVICE INFORMATION

LX

4. Remove the high pressure line from the fuel pump

and the fuel rail.

5. Remove the bracket from the oil filter housing.

6. Disconnect the fuel temperature sensor connector.

7. Disconnect the fuel quantity solenoid connector.

8. Remove the wiring harness retaining bolts and

position the engine harness aside.

9. Remove the bolts from the intercooler air chamber.

10. Remove the turbo outlet to intercooler inlet air

tube.

11. Remove the power brake booster vacuum line

from the vacuum pump and position aside.

12. Disconnect the power feed line from the alternator

and position aside.

13. Remove the supply and return fuel lines.

LX

ENGINE - 3.0L TD SERVICE INFORMATION

9 - 2677

14. Disconnect the EGR solenoid connector.

15. Remove the EGR valve.

16. Disconnect the fuel injector electrical connectors.

17. Remove the fuel injector wiring harness from the

cylinder head cover and position aside.

18. Remove the left cylinder head fuel return line.

19. Remove the high pressure fuel lines from the fuel

injectors.

20. Remove the fuel injectors.

CAUTION: Care must be taken when removing the
cylinder head cover. The cover is the camshaft
retainer and end play interface. Do not pry on the
cylinder head cover tabs.

NOTE: Note the different length cylinder head
cover bolts and their position for assembly pur-
poses.

21. Remove the cylinder head cover (2) fasteners and

cover.

22. Remove the left front camshaft oil seal (2).

9 - 2678

ENGINE - 3.0L TD SERVICE INFORMATION

LX

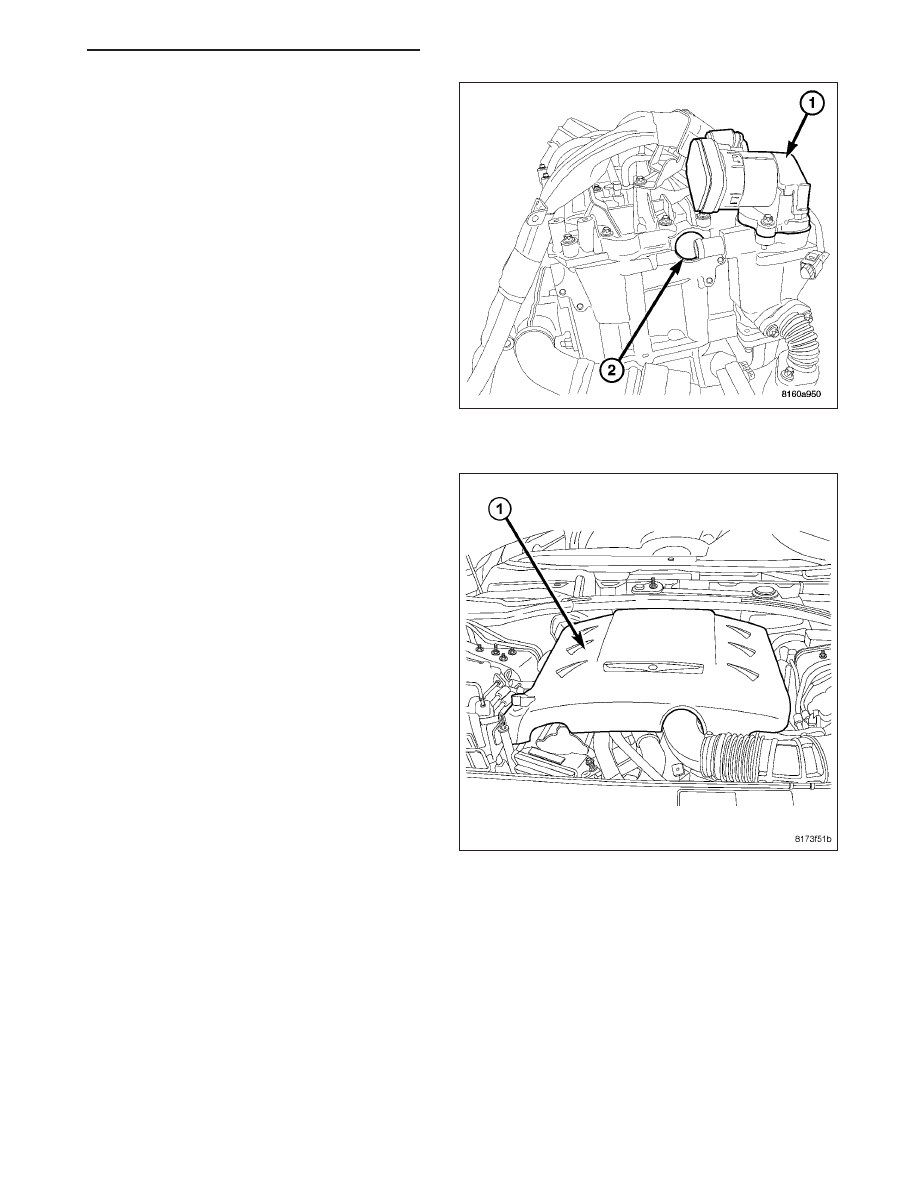

23. Remove the left rear camshaft oil seal (2).

RIGHT

1. Disconnect the negative battery cable.

2. Remove the engine cover.

LX

ENGINE - 3.0L TD SERVICE INFORMATION
