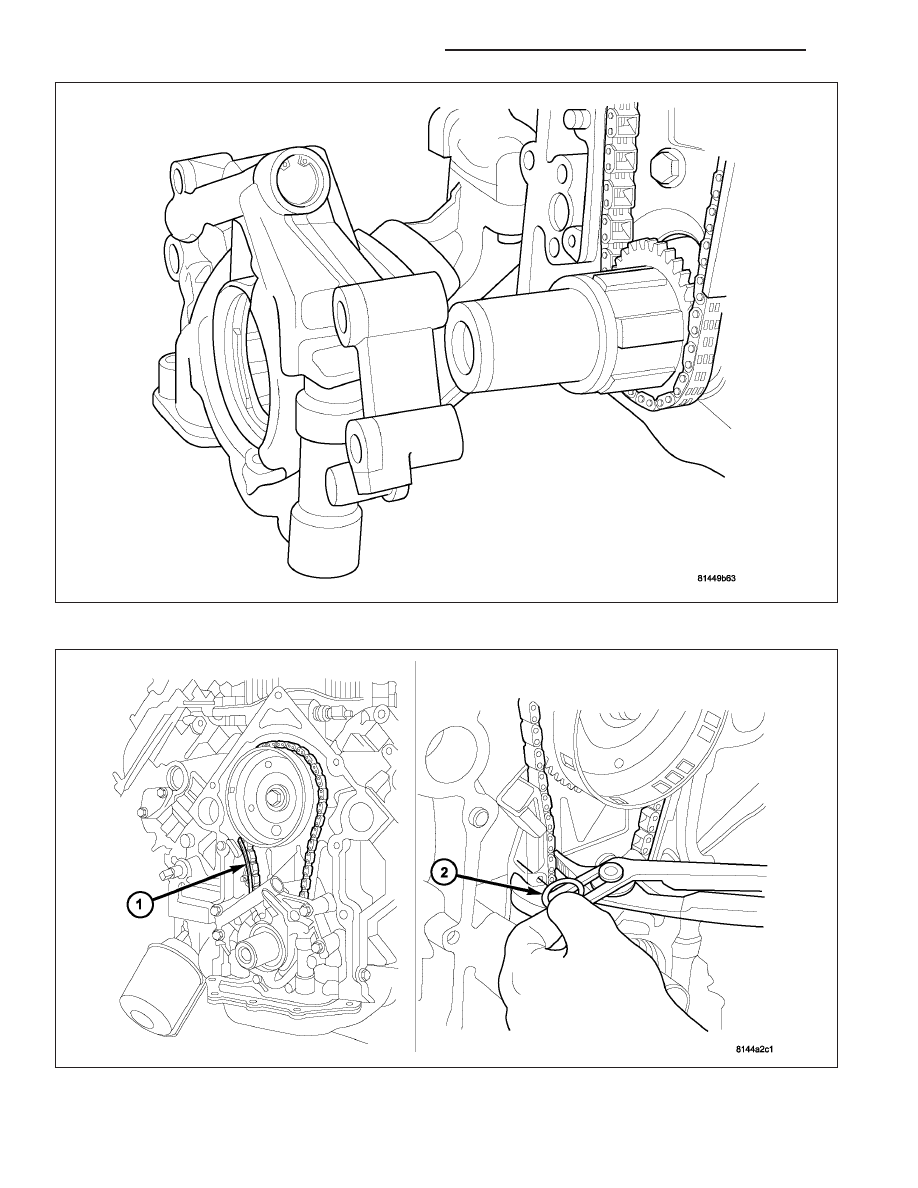

5. Remove oil pump.

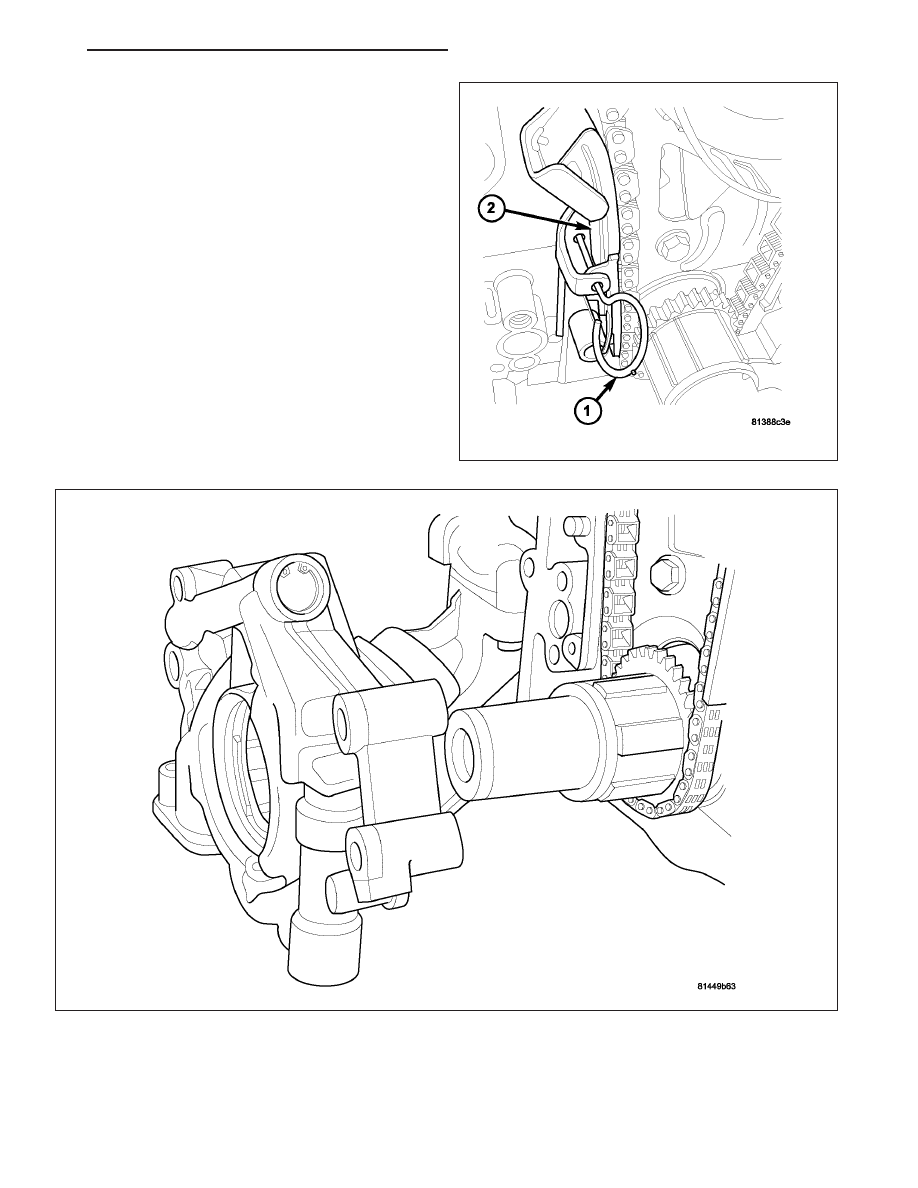

6. Retract tensioner shoe (1) until hole in shoe lines up with hole in bracket..

9 - 2596

ENGINE - 6.1L SERVICE INFORMATION

LX

7. Slide a suitable pin (2) into the holes.

8. Remove camshaft sprocket attaching bolt and

remove timing chain with crankshaft and camshaft
sprockets (2).

9. If tensioner assembly is to be replaced, remove the

tensioner to block bolts and remove tensioner
assembly.

LX

ENGINE - 6.1L SERVICE INFORMATION

9 - 2597

INSTALLATION

1. If tensioner (1) assembly is being replaced, install tensioner and mounting bolts. Torque bolts to 28 N·m (250 in.

lbs.).

2. Retract tensioner (2) if required.

CAUTION: The timing chain must be installed with
the single plated link aligned with the dot and or
paint marking on the camshaft sprocket. The
crankshaft sprocket is aligned with the dot and or
paint marking on the sprocket between two plated
timing chain links.

CAUTION: The camshaft pin and the slot in the
cam sprocket must be clocked at 12:00. The
crankshaft keyway must be clocked at 2:00. The
crankshaft sprocket must be installed so that the
dots and or paint marking is at 6:00.

3. Place

both

camshaft

sprocket

and

crankshaft

sprocket on the bench with timing marks on exact
imaginary center line through both camshaft and
crankshaft bores.

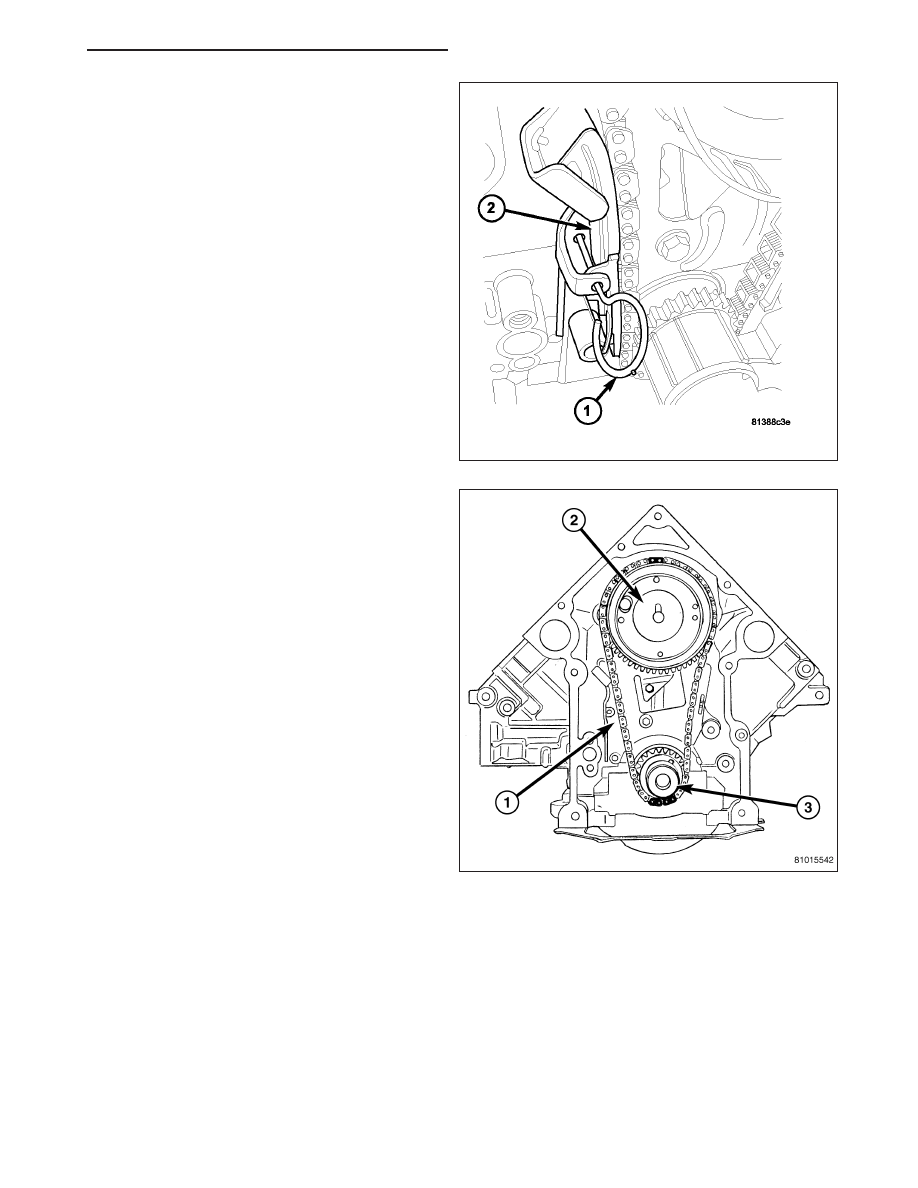

4. Place timing chain around both sprockets.

5. Lift sprockets and chain (keep sprockets tight

against the chain in position as shown).

6. Slide both sprockets (2,3) evenly over their respec-

tive shafts and check alignment of timing marks.

7. Install the camshaft bolt. Tighten the bolt to 122 N·m (90 ft. lbs.) torque.

9 - 2598

ENGINE - 6.1L SERVICE INFORMATION

LX

8. Remove tensioner pin. (1) Again, verify alignment

of timing marks.

9. Install the oil pump (Refer to 9 - ENGINE/LUBRICATION/OIL PUMP - INSTALLATION).

10. Install the oil pan and pick up (Refer to 9 - ENGINE/LUBRICATION/OIL PAN - INSTALLATION).
