INSTALLATION

1. Position the oil pump onto the crankshaft and install the 4 oil pump retaining bolts.

2. Tighten the oil pump retaining bolts to 28 N·m (250 in. lbs.).

3. Install the timing chain cover (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT / CHAIN COVER(S) - INSTAL-

LATION).

4. Install the pick-up tube and oil pan (Refer to 9 - ENGINE/LUBRICATION/OIL PAN - INSTALLATION).

9 - 2584

ENGINE - 6.1L SERVICE INFORMATION

LX

MANIFOLD - INTAKE

DESCRIPTION

The intake manifold is made of aluminum, and features runners to maximize power. The intake manifold uses single
plane sealing which consist of two edge molded gaskets to prevent leaks.

DIAGNOSIS AND TESTING - INTAKE MANIFOLD LEAKAGE

An intake manifold air leak is characterized by lower than normal manifold vacuum. Also, one or more cylinders may
not be functioning.

WARNING: USE EXTREME CAUTION WHEN THE ENGINE IS OPERATING. DO NOT STAND IN A DIRECT LINE
WITH THE FAN. DO NOT PUT YOUR HANDS NEAR THE PULLEYS, BELTS OR THE FAN. DO NOT WEAR
LOOSE CLOTHING.

1. Start the engine.

2. Spray a small stream of water at the suspected leak area.

3. If a change in RPM is observed the area of the suspected leak has been found.

4. Repair as required.

REMOVAL

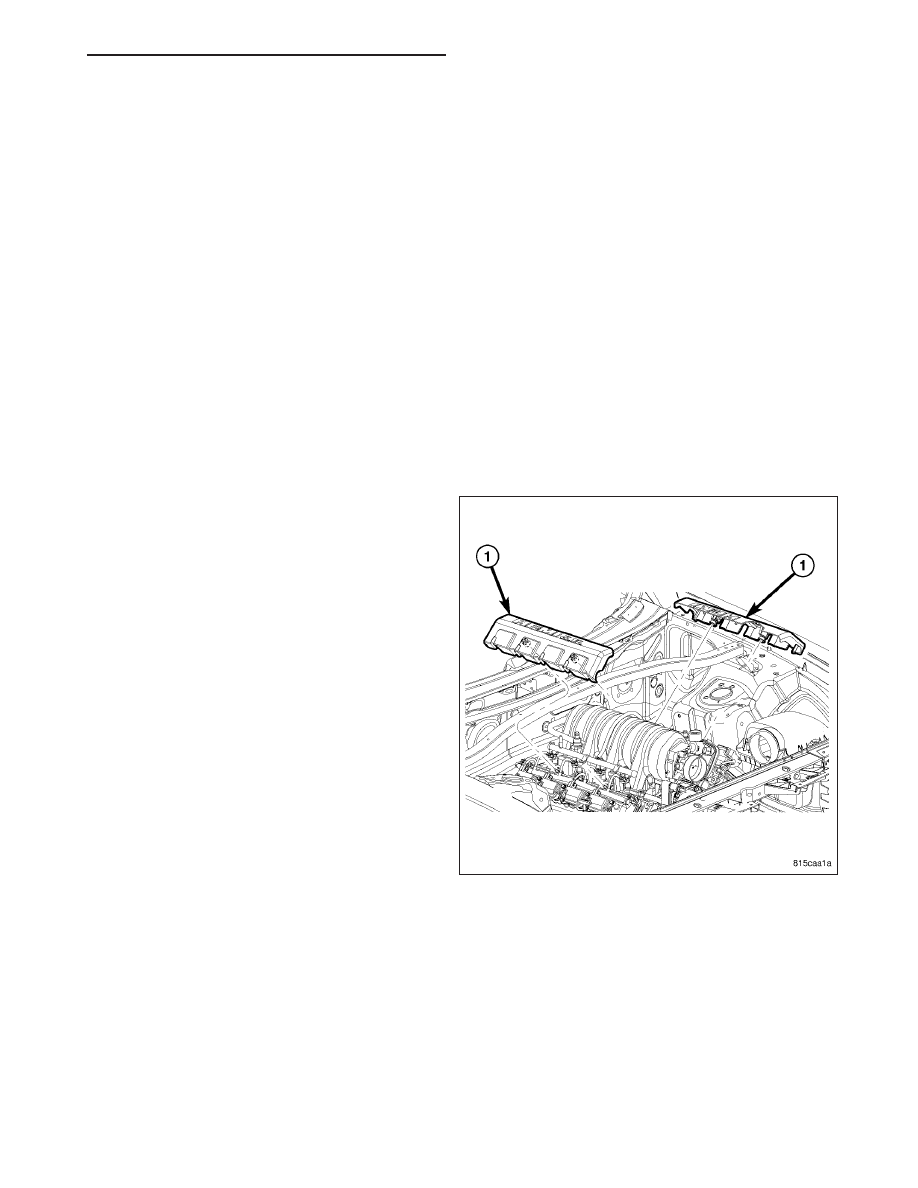

1. Remove engine covers (1).

2. Bleed fuel system (Refer to 14 - FUEL SYSTEM/

FUEL DELIVERY - STANDARD PROCEDURE).

3. Disconnect negative cable from battery.

4. Remove air inlet hose.

5. Disconnect electrical connectors for the following

components:

•

Manifold Absolute Pressure (MAP) Sensor

•

Fuel Injectors

•

ETC ( Electric Throttle Control )

6. Disconnect brake booster hose, purge hose, and

MUA hose ( Make Up Air Hose ).

7. Remove intake manifold retaining fasteners in a

crisscross pattern starting from the outside bolts
and ending at the middle bolts.

8. Remove intake manifold as an assembly.

CLEANING

NOTE: There is NO approved repair procedure for the intake manifold. If severe damage is found during
inspection, the intake manifold must be replaced.

Before installing the intake manifold thoroughly clean the mating surfaces. Use a suitable cleaning solvent, then air
dry.

LX

ENGINE - 6.1L SERVICE INFORMATION

9 - 2585

INSPECTION

1. Inspect the intake sealing surface for cracks, nicks and distortion.

2. Inspect the intake manifold vacuum hose fittings for looseness or blockage.

INSTALLATION

1. Position intake manifold.

2. Install intake manifold retaining bolts, and tighten in

sequence from the middle bolts towards the out-
side in a crisscross pattern. Torque fasteners to
124 N·m (124 in. lbs.).

3. Connect electrical connectors for the following

components:

•

Manifold Absolute Pressure (MAP) Sensor

•

Fuel Injectors

•

ETC ( Electronic Throttle Control )

4. Connect Brake booster hose, purge hose, and

MUA hose ( Make Up Air hose ).

5. Install air inlet hose.

6. Connect negative cable to battery.

7. Install engine covers (1).

9 - 2586

ENGINE - 6.1L SERVICE INFORMATION

LX

MANIFOLD - EXHAUST

DESCRIPTION

The exhaust manifolds are tube in shell airgap design to maximize durability and performance. The exhaust man-
ifolds are made of stainless steel stamped shells and stainless steel tubes with a powdered metal outlet. A layered
graphite over perforated steel manifold gasket is used to provide sealing to the cylinder head.

OPERATION

The exhaust manifolds collect the engine exhaust exiting the combustion chambers, then channels the exhaust
gases to the exhaust pipes attached to the manifolds.

REMOVAL

EXHAUST MANIFOLD - LEFT SIDE

1. Disconnect negative battery cable.

2. Remove exhaust pipe to manifold bolts, remove

pipe.

3. Remove knock sensor.

4. Remove air cleaner housing (1).

5. Remove coolant bottle, and set aside without

removing hoses.

6. Remove the top row of bolts from manifold from

under the hood.

7. Remove the bottom row of bolts from manifold from

under vehicle.

8. Remove manifold from under vehicle.
