12. Install timing drive (2) (Refer to 9 - ENGINE/

VALVE

TIMING/TIMING

BELT/CHAIN

AND

SPROCKETS - INSTALLATION).

13. Install oil pump (Refer to 9 - ENGINE/LUBRICATION/OIL PUMP - INSTALLATION).

9 - 2540

ENGINE - 6.1L SERVICE INFORMATION

LX

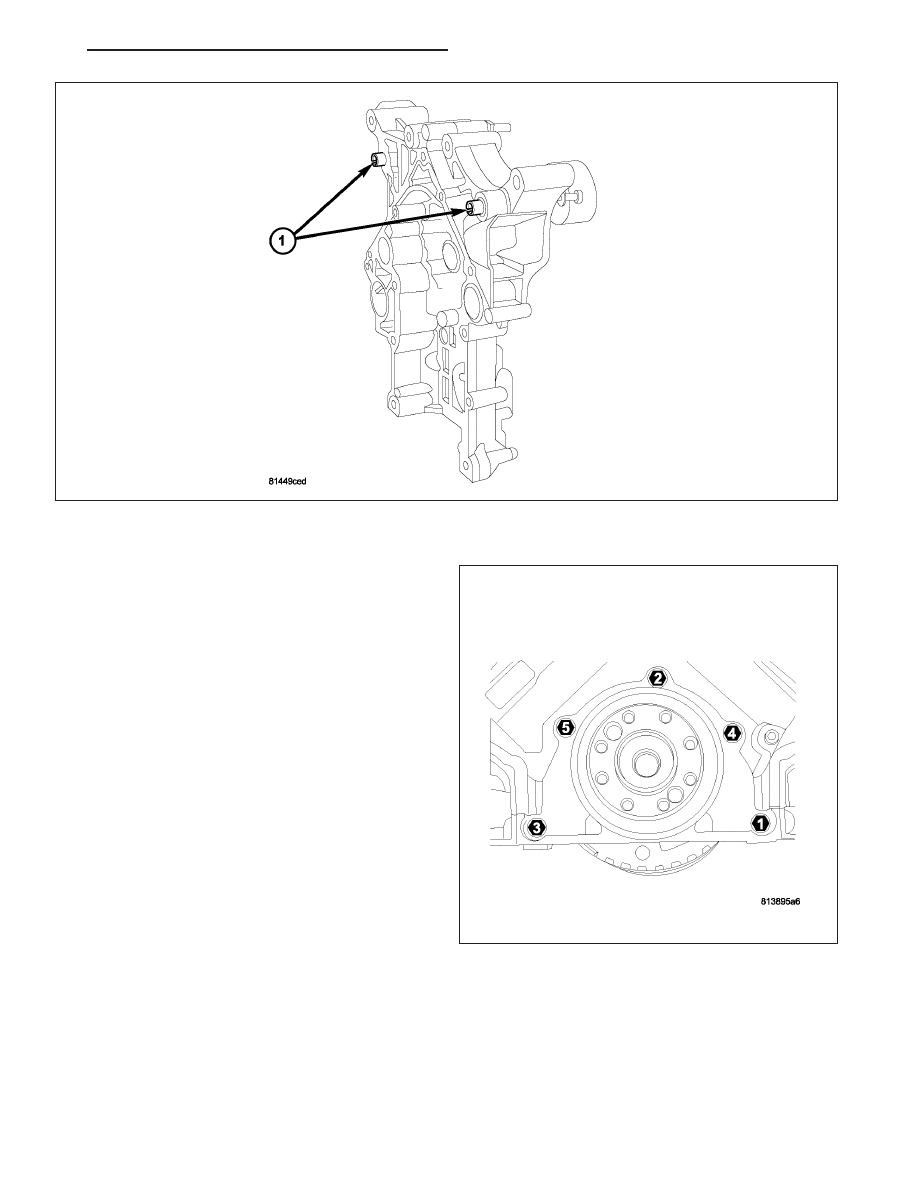

14. Install the timing chain cover (1) (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT / CHAIN COVER(S) -

INSTALLATION).

15. Install the rear main seal and retainer (Refer to 9

- ENGINE/ENGINE BLOCK/CRANKSHAFT REAR
OIL SEAL RETAINE - INSTALLATION).

16. Install the windage tray/oil pan gasket.

17. Install the oil pick up tube.

18. Install the oil pan (Refer to 9 - ENGINE/LUBRICA-

TION/OIL PAN - INSTALLATION).

19. Install the vibration damper (Refer to 9 - ENGINE/

ENGINE BLOCK/VIBRATION DAMPER - INSTAL-
LATION).

20. Install the engine (Refer to 9 - ENGINE -

INSTALLATION).

LX

ENGINE - 6.1L SERVICE INFORMATION

9 - 2541

BEARINGS-CRANKSHAFT MAIN

STANDARD PROCEDURE - CRANKSHAFT MAIN BEARING - FITTING

MAIN BEARING JOURNAL DIAMETER (CRANKSHAFT REMOVED)

Crankshaft removed from the cylinder block.

Clean the oil off the main bearing journal.

Determine the maximum diameter of the journal with a micrometer. Measure at two locations 90° apart at each end
of the journal.

The maximum allowable taper is 0.008mm (0.0004 inch.) and maximum out of round is 0.005mm (0.0002 inch).
Compare the measured diameter with the journal diameter specification (Main Bearing Fitting Chart). Select inserts
required to obtain the specified bearing-to-journal clearance.

CRANKSHAFT MAIN BEARING SELECTION

The main bearings are “select fit” to achieve proper oil clearances. For main bearing selection, the crankshaft coun-
terweight has grade identification marks stamped into it. These marks are read from left to right, corresponding with
journal number 1, 2, 3, 4 and 5.

NOTE: Service main bearings are coded. These codes identify what size (color) the bearing is.

MAIN BEARING SELECTION CHART - 5.7 - 6.1L

COLOR

SIZE mm (in.)

FOR USE WITH

MARKING

JOURNAL SIZE

LOWER

0.008 mm U/S

64.988–64.995 mm

ORANGE

(0.0004 in.) U/S

(2.5585– 2.5588in.)

LOWER

NOMINAL

64.996–65.004 mm

BLACK

(2.5588–2.5592 in.)

LOWER

0.008 mm O/S

65.005–65.012 mm

GREEN

(0.0004 in.) O/S

(2.5592–2.5595 in.)

INSPECTION

Wipe the inserts clean and inspect for abnormal wear
patterns and for metal or other foreign material imbed-
ded in the lining. Normal main bearing insert wear pat-
terns are illustrated.

NOTE: If any of the crankshaft journals are scored,
the crankshaft must be repaired or replaced.

Inspect the back of the inserts for fractures, scrapings
or irregular wear patterns.

Inspect the upper insert locking tabs for damage.

Replace all damaged or worn bearing inserts.

9 - 2542

ENGINE - 6.1L SERVICE INFORMATION

LX

SEAL-CRANKSHAFT OIL-FRONT

REMOVAL

1. Disconnect negative cable from battery.

2. Remove accessory drive belt (Refer to 7 - COOL-

ING/ACCESSORY

DRIVE/DRIVE

BELTS

-

REMOVAL).

3. Drain cooling system (Refer to 7 - COOLING -

STANDARD PROCEDURE).

4. Remove upper radiator hose.

5. Remove radiator shroud attaching fasteners.

6. Remove radiator cooling fan and shroud (Refer to

7

-

COOLING/ENGINE/RADIATOR

FAN

-

REMOVAL).

7. Remove crankshaft damper bolt.

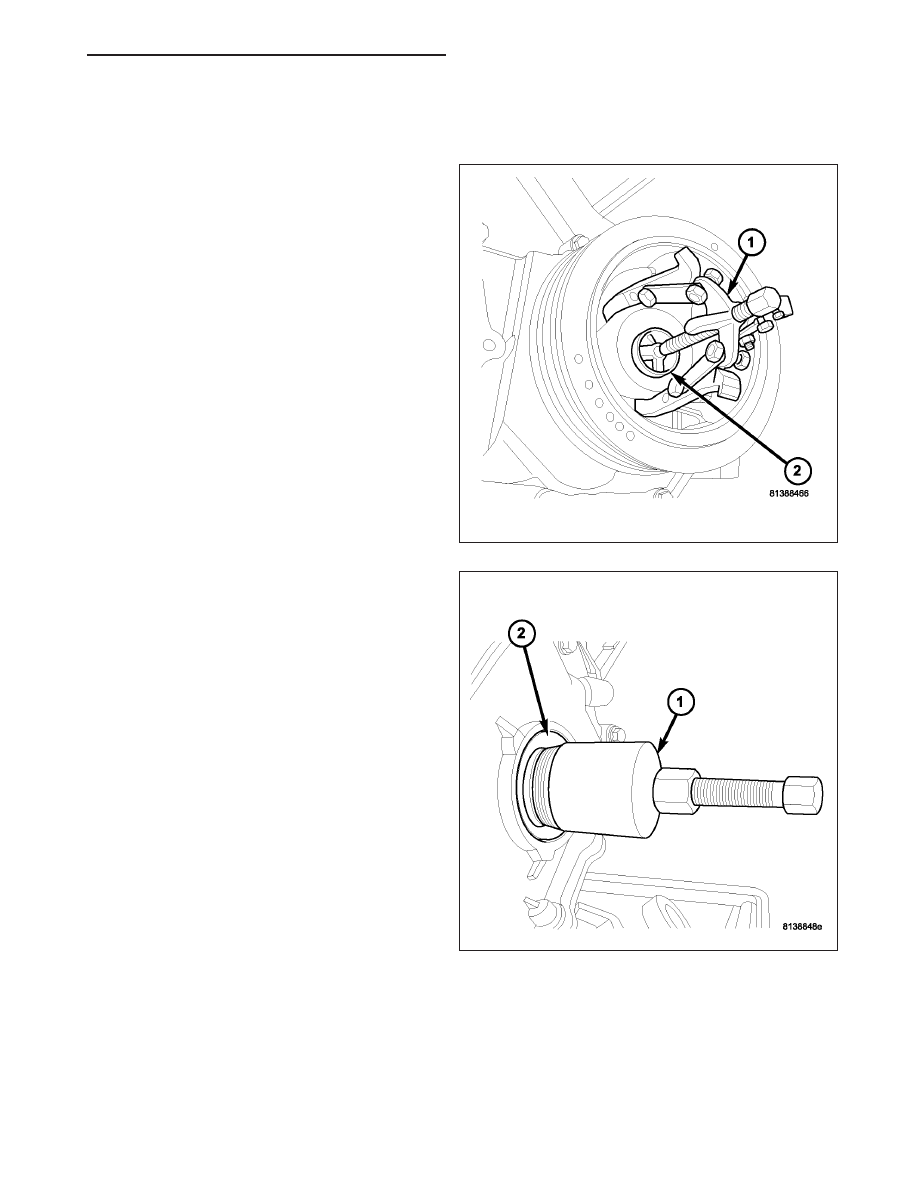

8. Remove damper using Special Tools 8513A Insert

(2) and 1023 Three Jaw Puller (1) (Refer to 9 -
ENGINE/ENGINE BLOCK/VIBRATION DAMPER -
REMOVAL).

9. Using Special Tool 9071 (1), remove crankshaft

front seal (2).

LX

ENGINE - 6.1L SERVICE INFORMATION

9 - 2543
