Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 1626

INSTALLATION - CAMSHAFT

1. Lubricate camshaft lobes and camshaft bearing

journals and insert the camshaft.

2. Install camshaft Tensioner plate assembly. Tighten

bolts to 28 N·m (250 in. lbs.) torque.

3. Install timing chain and sprockets (Refer to 9 -

ENGINE/VALVE

TIMING/TIMING

BELT/CHAIN

AND SPROCKETS - INSTALLATION).

4. Measure camshaft end play (Refer to 9 - ENGINE -

SPECIFICATIONS). If not within limits install a new
thrust plate.

9 - 2528

ENGINE - 6.1L SERVICE INFORMATION

LX

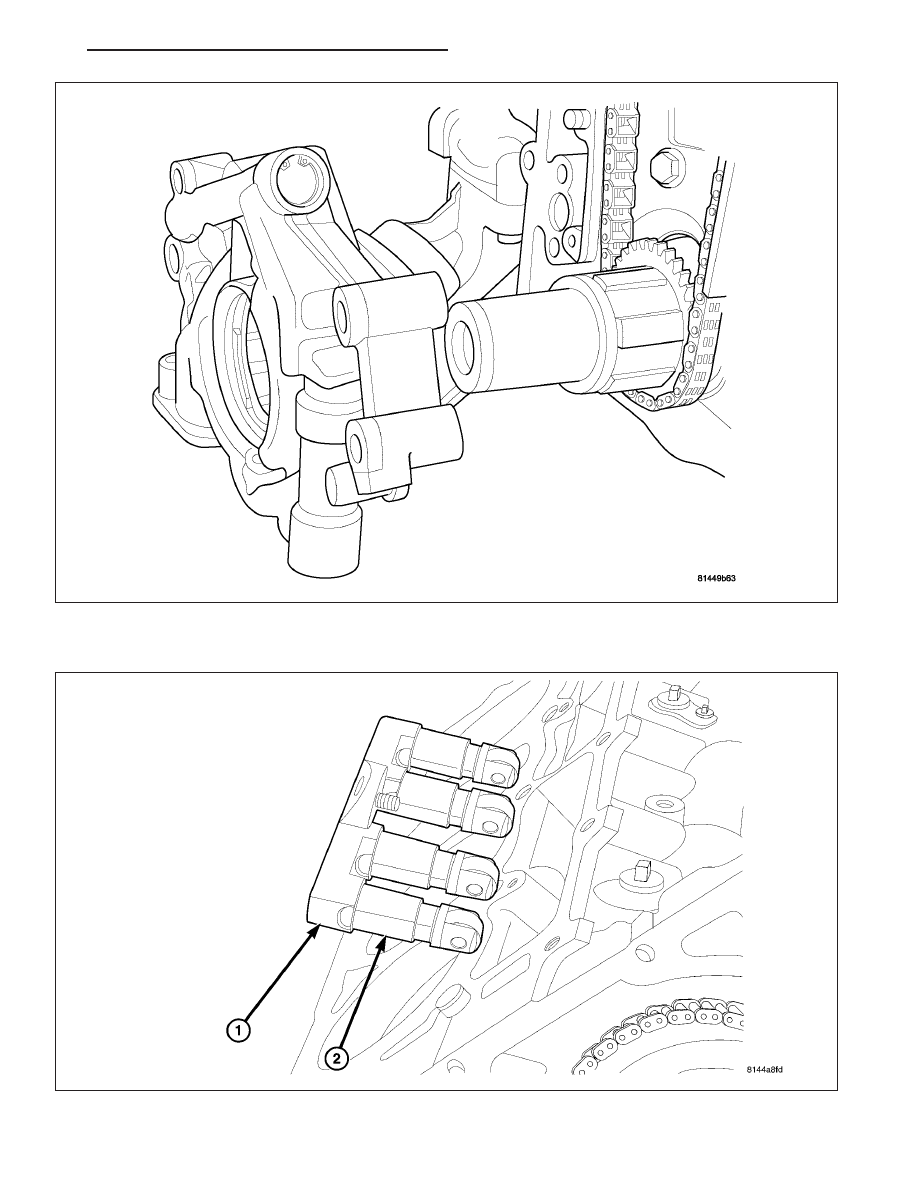

5. Install the oil pump (Refer to 9 - ENGINE/LUBRICATION/OIL PUMP - INSTALLATION).

6. Install the oil pick up tube.

7. Each tappet reused must be installed in the same position from which it was removed. When camshaft is

replaced, all of the tappets must be replaced.

LX

ENGINE - 6.1L SERVICE INFORMATION

9 - 2529

8. Install tappets (2) and retaining yoke assembly (1). (Refer to 9 - ENGINE/ENGINE BLOCK/HYDRAULIC LIFT-

ERS (CAM IN BLOCK) - INSTALLATION).

9. Install both left and right cylinder heads (4) (Refer

to 9 - ENGINE/CYLINDER HEAD - INSTALLA-
TION).

10. Install pushrods.

9 - 2530

ENGINE - 6.1L SERVICE INFORMATION

LX

11. Install rocker arms (Refer to 9 - ENGINE/CYLIN-

DER HEAD/ROCKER ARM / ADJUSTER ASSY -
INSTALLATION).

12. Install timing case cover (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT / CHAIN COVER(S) - INSTAL-

LATION).

13. Install the oil pan (Refer to 9 - ENGINE/LUBRICATION/OIL PAN - INSTALLATION).

LX

ENGINE - 6.1L SERVICE INFORMATION

9 - 2531
