MANIFOLD - EXHAUST

DESCRIPTION

The exhaust manifolds are log style with a patented flow enhancing design to maximize performance. The exhaust
manifolds are made of high silicon molybdenum cast iron. A multi-layer stainless steel exhaust manifold gasket is
used to improve sealing to the cylinder head. The exhaust manifolds are covered by a three layer laminated heat
shield for thermal protection and noise reduction. The heat shields are fastened with a torque prevailing nut that is
backed off slightly to allow for the thermal expansion of the exhaust manifold, with the exception of the nut, which
also secures the oil dipstick tube bracket. That nut should not be backed off.

OPERATION

The exhaust manifolds collect the engine exhaust exiting the combustion chambers, then channels the exhaust
gases to the exhaust pipes attached to the manifolds.

REMOVAL

EXHAUST MANIFOLD

9 - 2436

ENGINE - 5.7L SERVICE INFORMATION

LX

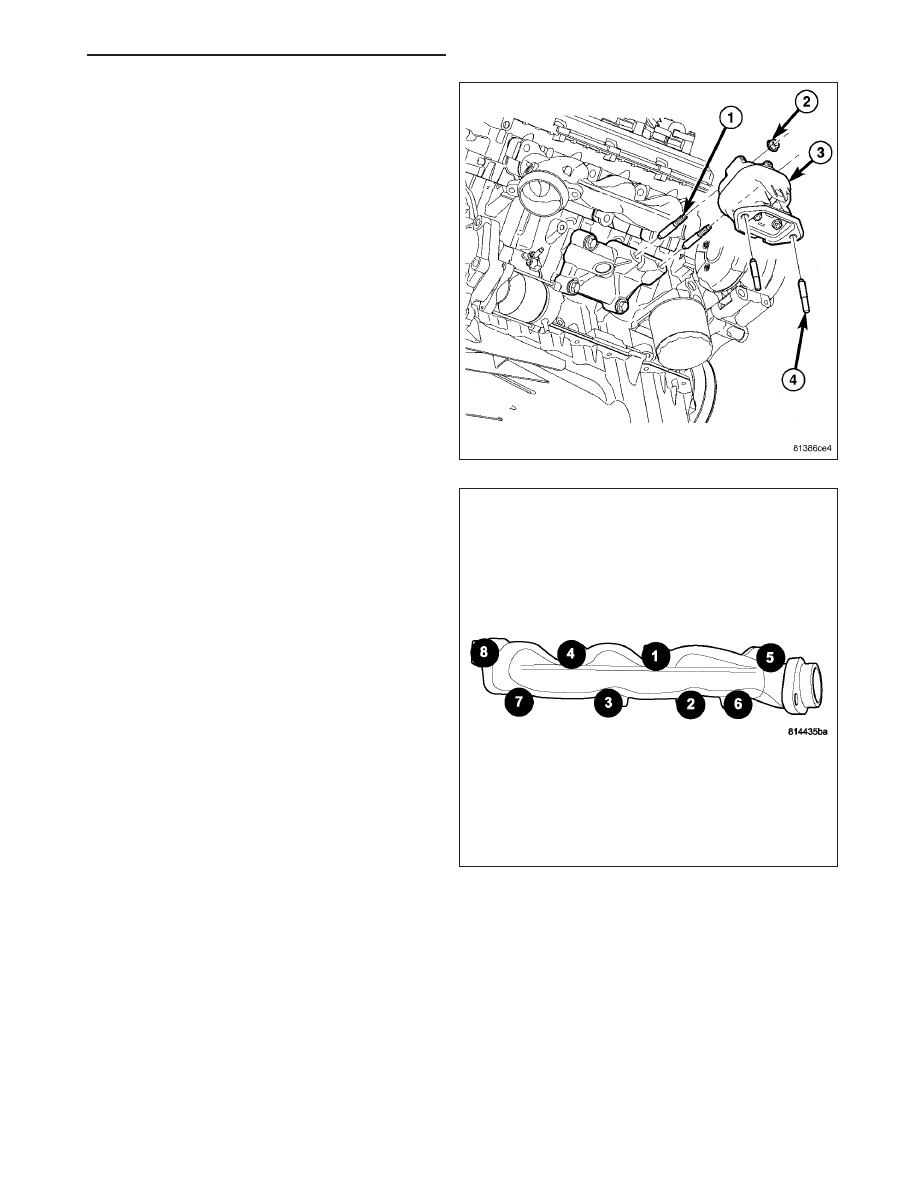

1. Disconnect negative battery cable.

2. Raise vehicle.

3. Remove exhaust pipe to manifold bolts.

4. Remove engine mount to frame fasteners (3,4).

5. Using suitable jack, raise engine enough to remove

manifolds.

CAUTION: Do not damage engine harness while
raising the engine.

6. Remove the engine mount (Refer to 9 - ENGINE/

ENGINE

MOUNTING/FRONT

MOUNT

-

REMOVAL).

LX

ENGINE - 5.7L SERVICE INFORMATION

9 - 2437

7. Remove heat shield.

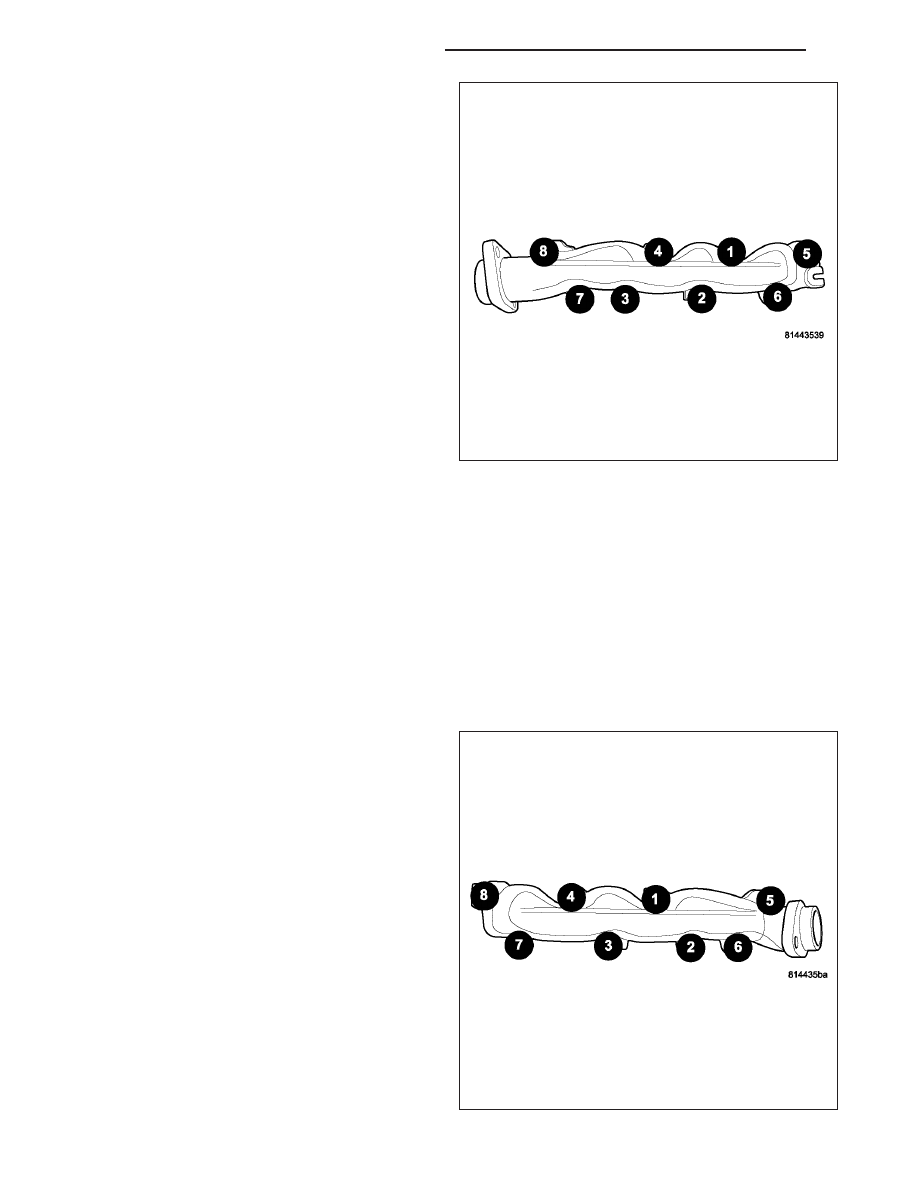

8. Remove manifold bolts using sequence provided.

9. Remove manifold and gasket.

CLEANING

Clean mating surfaces on cylinder head and manifold. Wash with solvent and blow dry with compressed air.

INSPECTION

Inspect manifold for cracks.

Inspect mating surfaces of manifold for flatness with a straight edge. Gasket surfaces must be flat within 0.2 mm per
300 mm (0.008 inch per foot).

INSTALLATION

EXHAUST MANIFOLD

9 - 2438

ENGINE - 5.7L SERVICE INFORMATION

LX

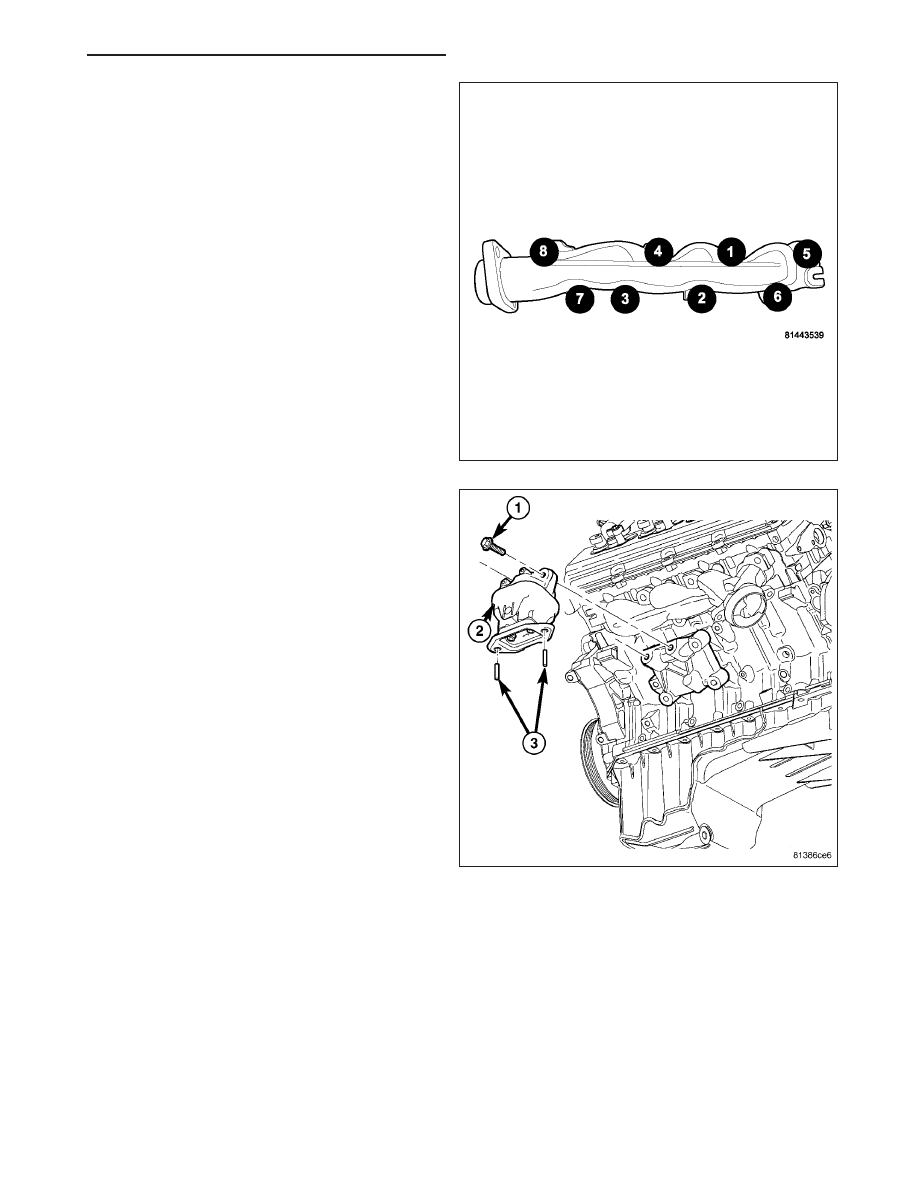

1. Install manifold gasket and manifold.

2. Install manifold bolts and tighten to 25 N·m (18 ft.

lbs.).

3. Install heat shield and tighten nuts to 8 N·m (70 in.

lbs.).

LX

ENGINE - 5.7L SERVICE INFORMATION

9 - 2439
