Chrysler 300/300 Touring/300C, Dodge Magnum. Manual - part 1573

Oil Pressure Gauge C-3292

Piston Ring Compressor C-385

Pressure Tester Kit 7700

Rear Crankshaft Seal Installer 8349

Rear Crankshaft Seal Remover 8506

Valve Spring Compressor C-3422-B

Valve Spring Tester C-647

Adapter, Valve Spring Compressor Off-vehicle 8464

9 - 2316

ENGINE - 5.7L SERVICE INFORMATION

LX

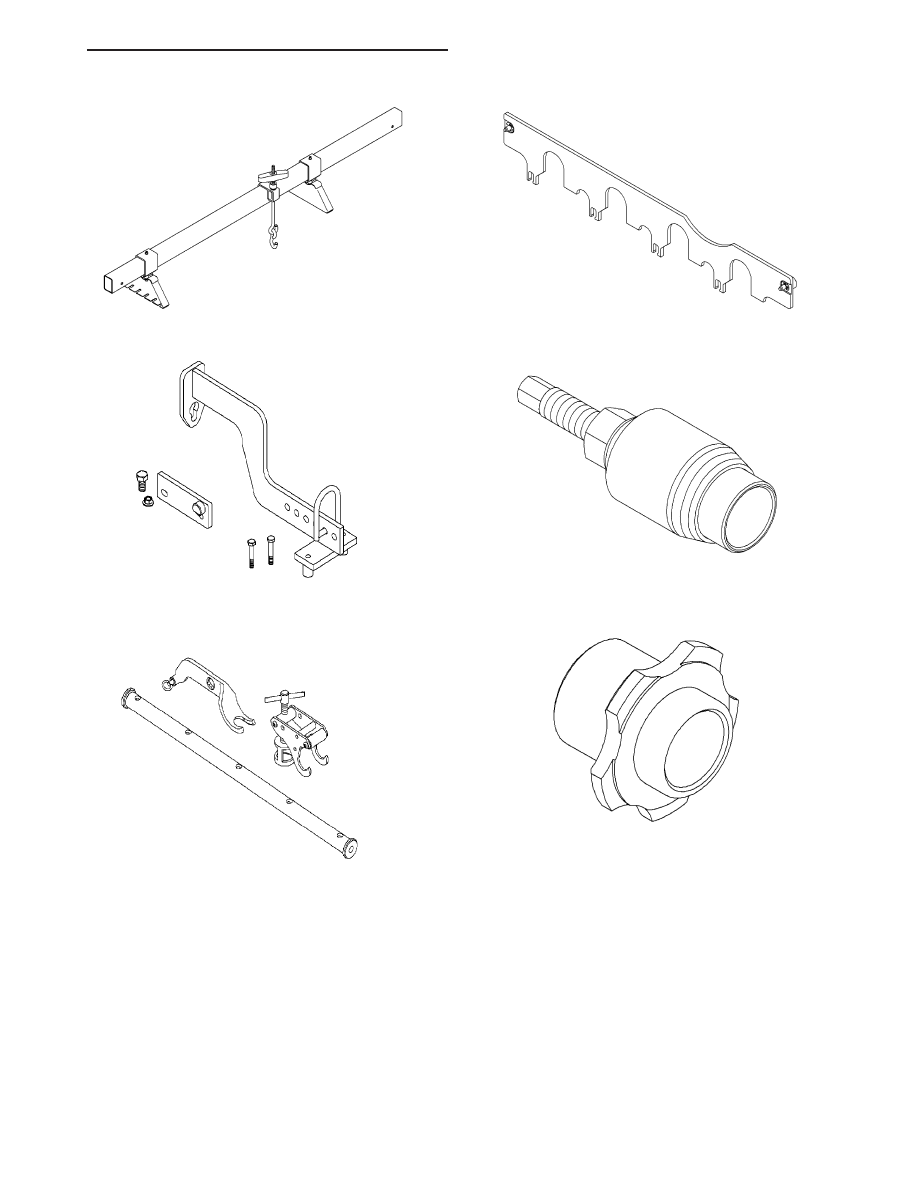

ENGINE SUPPORT FIXTURE 8534

ENGINE LIFT FIXTURE AND ADAPTER

VALVE SPRING COMPRESSOR 9065A

PUSHROD RETAINING PLATE - 9070

FRONT CRANK SEAL REMOVER - 9071

FRONT CRANK SEAL INSTALLER 9072

LX

ENGINE - 5.7L SERVICE INFORMATION

9 - 2317

AIR INTAKE SYSTEM

REMOVAL

Filter Element Only

Housing removal is not necessary for element (filter)
replacement.

1. Loosen clamp and disconnect air duct at air

cleaner cover.

2. Pry over 4 spring clips (5) from housing cover (3)

(spring clips retain cover to housing).

3. Release housing cover (3) from locating tabs (4) on

housing and remove cover (3).

4. Remove air cleaner element (filter) from housing.

5. Clean inside of housing before replacing element.

Housing Assembly

1. Loosen clamp and disconnect air duct at air

cleaner cover.

2. Lift entire housing (1) assembly from 4 locating

pins (2).

9 - 2318

ENGINE - 5.7L SERVICE INFORMATION

LX

INSTALLATION

1. Install filter element into housing.

2. Position housing cover into housing locating tabs

(4).

3. Pry up 4 spring clips(5) and lock cover to housing.

4. Install air duct to air cleaner cover and tighten hose

clamp to 3 N·m (30 in. lbs.) torque.

5. If any other hose clamps were removed from air

intake system, tighten them to 3.4 N·m (30 in. lbs.)
torque.

6. If any bolts were removed from air resonator hous-

ing or air intake tubing, tighten them to 4.5 N·m (40
in. lbs.) torque.

7. Install filter housing (1) into locating pins (2).

LX

ENGINE - 5.7L SERVICE INFORMATION

9 - 2319
