10.

Install the timing belt (4) (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT/CHAIN AND SPROCKETS -

INSTALLATION).

11. Install rocker assembly (1) (Refer to 9 - ENGINE/CYLINDER HEAD/ROCKER ARM / ADJUSTER ASSY -

INSTALLATION).

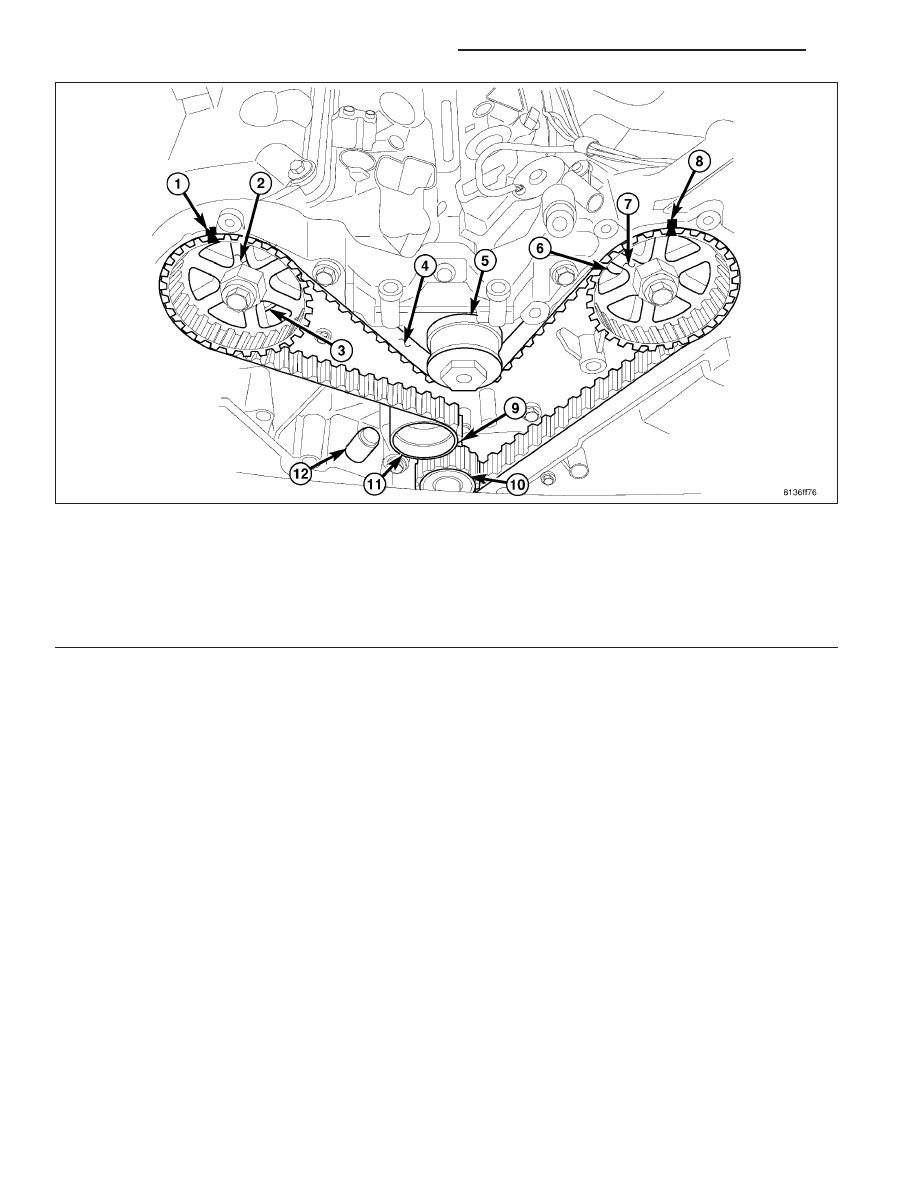

TIMING GEAR ALIGNMENT

1 - RIGHT CAMSHAFT GEAR ALIGNMENT MARK

7 - LEFT CAMSHAFT GEAR

2 - RIGHT CAMSHAFT GEAR

8 - LEFT CAMSHAFT GEAR ALIGNMENT MARK

3 - CYLINDER HEAD TO INNER TIMING BELT COVER BOLTS -
RIGHT

9 - CRANKSHAFT GEAR ALIGNMENT MARK

4 - TIMING BELT

10 - CRANKSHAFT GEAR

5 - WATER PUMP PULLEY

11 - TIMING BELT TENSIONER PULLEY

6 - CYLINDER HEAD TO INNER TIMING BELT COVER BOLTS -
LEFT

12 - TIMING BELT TENSIONER

9 - 2160

ENGINE - 3.5L - SERVICE INFORMATION

LX

12. Install cylinder head cover (Refer to 9 - ENGINE/

CYLINDER HEAD/CYLINDER HEAD COVER(S) -
INSTALLATION)

13. Install the front timing belt cover (Refer to 9 -

ENGINE/VALVE TIMING/TIMING BELT / CHAIN
COVER(S) - INSTALLATION).

14. Install the vibration damper (4) (Refer to 9 -

ENGINE/ENGINE BLOCK/VIBRATION DAMPER -
INSTALLATION).

15. Fill cooling system (Refer to 7 - COOLING -

STANDARD PROCEDURE).

16. Connect the negative battery cable.

LX

ENGINE - 3.5L - SERVICE INFORMATION

9 - 2161

LEFT CYLINDER HEAD

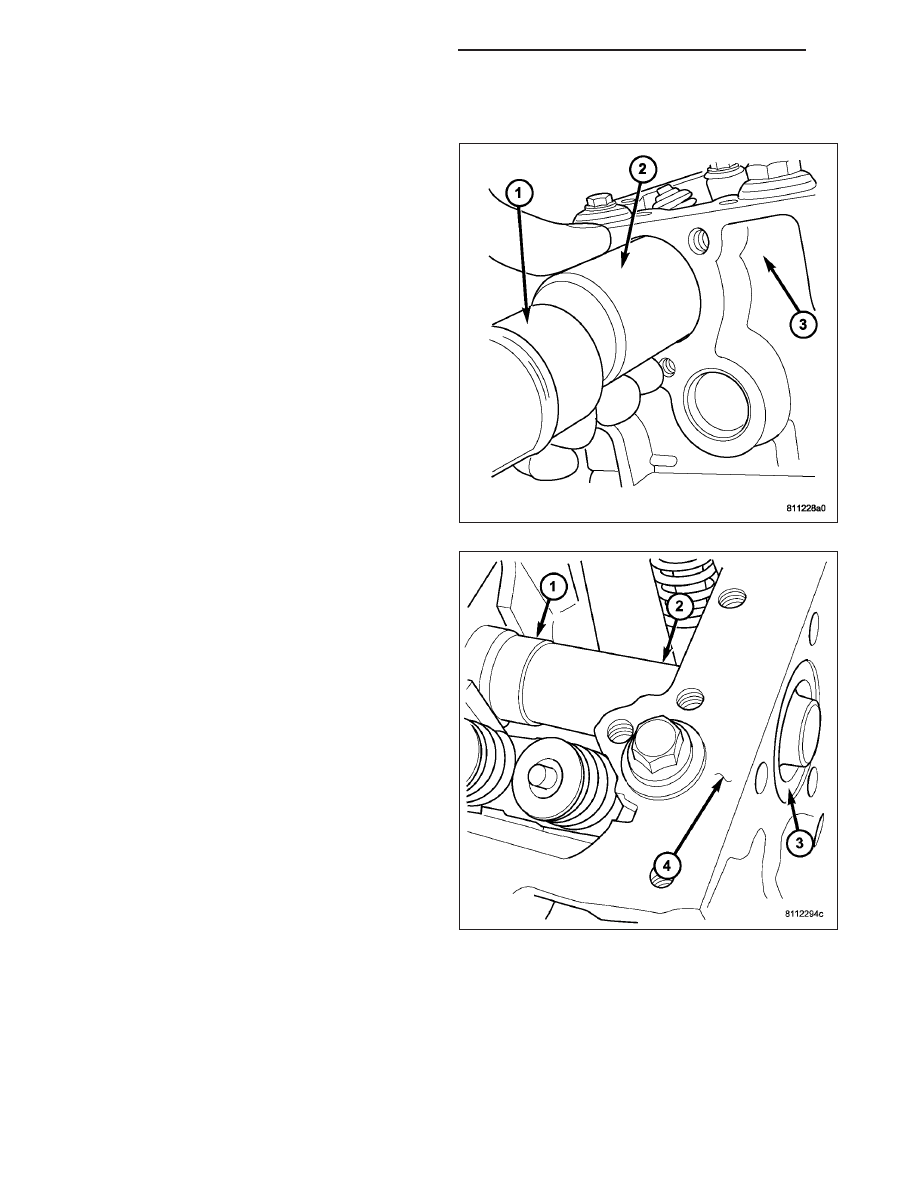

1. Position the camshaft seal into the cylinder head

(3)

2. Using MD-998306 (2) tap the seal into place.

3. Apply light coat of engine oil to the camshaft oil

seal lip (3) and 6788 (2) Seal Protector Sleeve.

4. Install oil seal (3) 6788 Seal Protector Sleeve (2)

onto the camshaft (1)

5. Slide the camshaft (1) forward, inserting the seal

protector (2) through the camshaft seal (3) until the
camshaft seats.

6. Remove 6788 (2) from the camshaft (1).

9 - 2162

ENGINE - 3.5L - SERVICE INFORMATION

LX

7. Install the camshaft thrust plate (1) and new seal

(3) to the rear of the cylinder head.

8. Install rear timing belt cover (Refer to 9 - ENGINE/

VALVE TIMING/TIMING BELT / CHAIN COVER(S)
- INSTALLATION).

9. Install the camshaft gear (7) and align the timing marks (1,8,9) (Refer to 9 - ENGINE/VALVE TIMING/TIMING

BELT/CHAIN AND SPROCKETS - INSTALLATION).

10. Install the timing belt (4) (Refer to 9 - ENGINE/VALVE TIMING/TIMING BELT/CHAIN AND SPROCKETS -

INSTALLATION).

TIMING GEAR ALIGNMENT

1 - RIGHT CAMSHAFT GEAR ALIGNMENT MARK

7 - LEFT CAMSHAFT GEAR

2 - RIGHT CAMSHAFT GEAR

8 - LEFT CAMSHAFT GEAR ALIGNMENT MARK

3 - CYLINDER HEAD TO INNER TIMING BELT COVER BOLTS -
RIGHT

9 - CRANKSHAFT GEAR ALIGNMENT MARK

4 - TIMING BELT

10 - CRANKSHAFT GEAR

5 - WATER PUMP PULLEY

11 - TIMING BELT TENSIONER PULLEY

6 - CYLINDER HEAD TO INNER TIMING BELT COVER BOLTS -
LEFT

12 - TIMING BELT TENSIONER

LX

ENGINE - 3.5L - SERVICE INFORMATION

9 - 2163
